HikRobot Flächenkamera MV-CH120-20UM

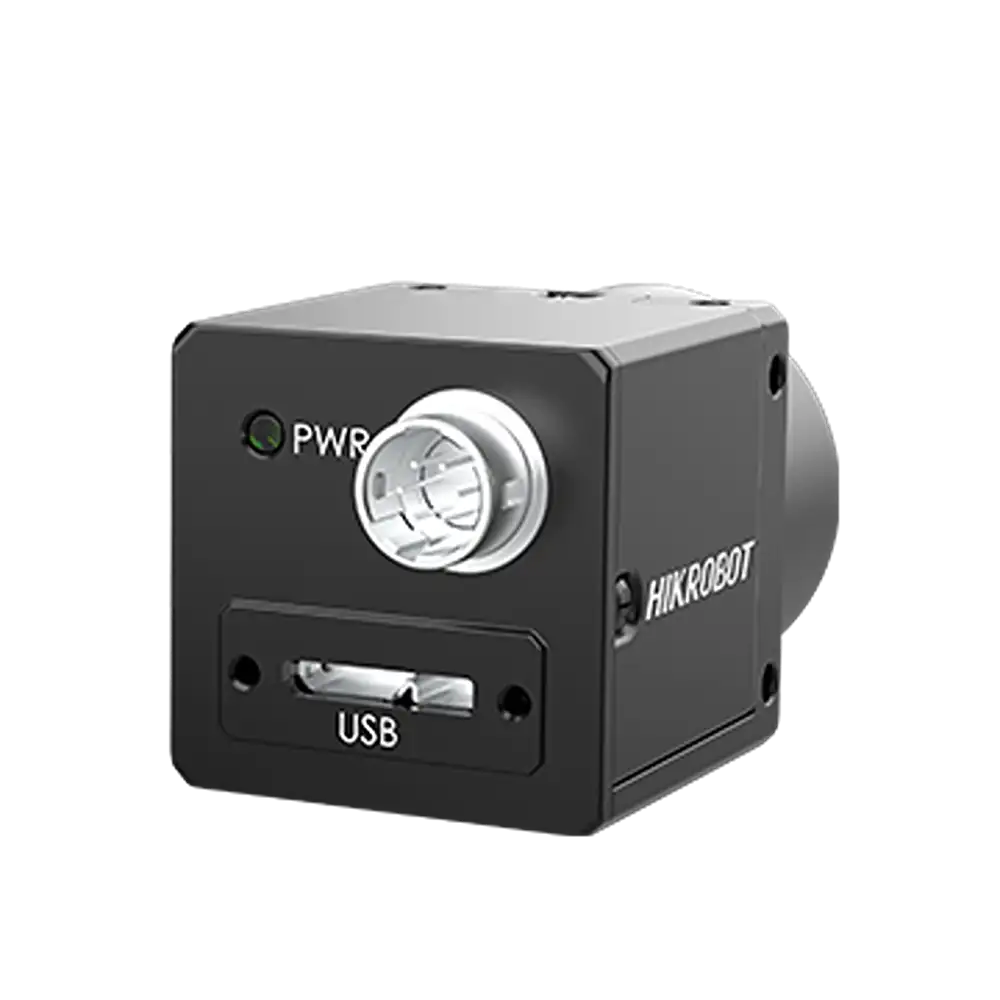

HikRobot Flächenkamera MV-CH120-20UM – Bild 2

HikRobot Flächenkamera MV-CH120-20UM

  • 12 MP USB 3.0 Flächenkamera
  • Supports auto or manual adjustment for gain, exposure time, LUT and Gamma correction.
  • Supports customized ROI, and horizontal and vertical reverse image output.
  • Supports hardware trigger, software trigger and free run mode.
  • Compact design with mounting holes on panels for flexible mounting from 4 sides.

Die HikRobot Flächenkamera MV-CH120-20UM ist eine hochauflösende 12 MP Mono-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Unterstützt auto or manual adjustment for gain, exposure time, LUT and Gamma correction.

  • Unterstützt customized ROI, and horizontal and vertical reverse image output.

  • Unterstützt hardware trigger, software trigger and free run mode.

  • Compact design with mounting holes on panels for flexible mounting from 4 sides.

  • Compatible with USB3 Vision Protocol, GenlCam Standard, and the third-party software based on these protocols and standards.

Technische Daten

Modell Produktmodell MV-CH120-20UM
Typ 12 MP Flächenkamera, USB 3.0, XGS12000, Mono, V4
Leistung Sensortyp CMOS, Global Shutter
Sensormodell OnSemi XGS12000
Pixelgröße 3.2 μm × 3.2 μm
Sensorgröße 1”
Auflösung 4096 × 3072
Max. Bildrate 28 fps @ 4096 × 3072 Mono 8
Dynamikbereich 68 dB
Signal-Rausch-Verhältnis (SNR) 40 dB
Verstärkung 0 dB bis 18 dB
Belichtungszeit UltraShort exposure mode: 52 μs bis 161 μs
Standard exposure mode: 162 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Mono
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle USB 3.0, compatible with USB 2.0
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), and bi-directional non-isolated I/O × 1 (Line 2)
Stromversorgung 9 VDC bis 24 VDC, supports USB power supply
Leistungsaufnahme Typ. 2.9 W @ 5 VDC (USB 3.0 provides power supply)
Mechanisch Objektivanschluss C-mount
Abmessungen 29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Gewicht Approx. 80 g (0.2 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: –10 °C bis 50 °C (14 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with USB3 Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität USB3 Vision,GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH120-20UM Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

USB 3.0
Farbe/Mono

Mono
Auflösung

12 MP
Auflösung (H x B)

4096 × 3072
Sensortyp

CMOS
Sensormodell

OnSemi XGS12000
Framerate

28 fps
