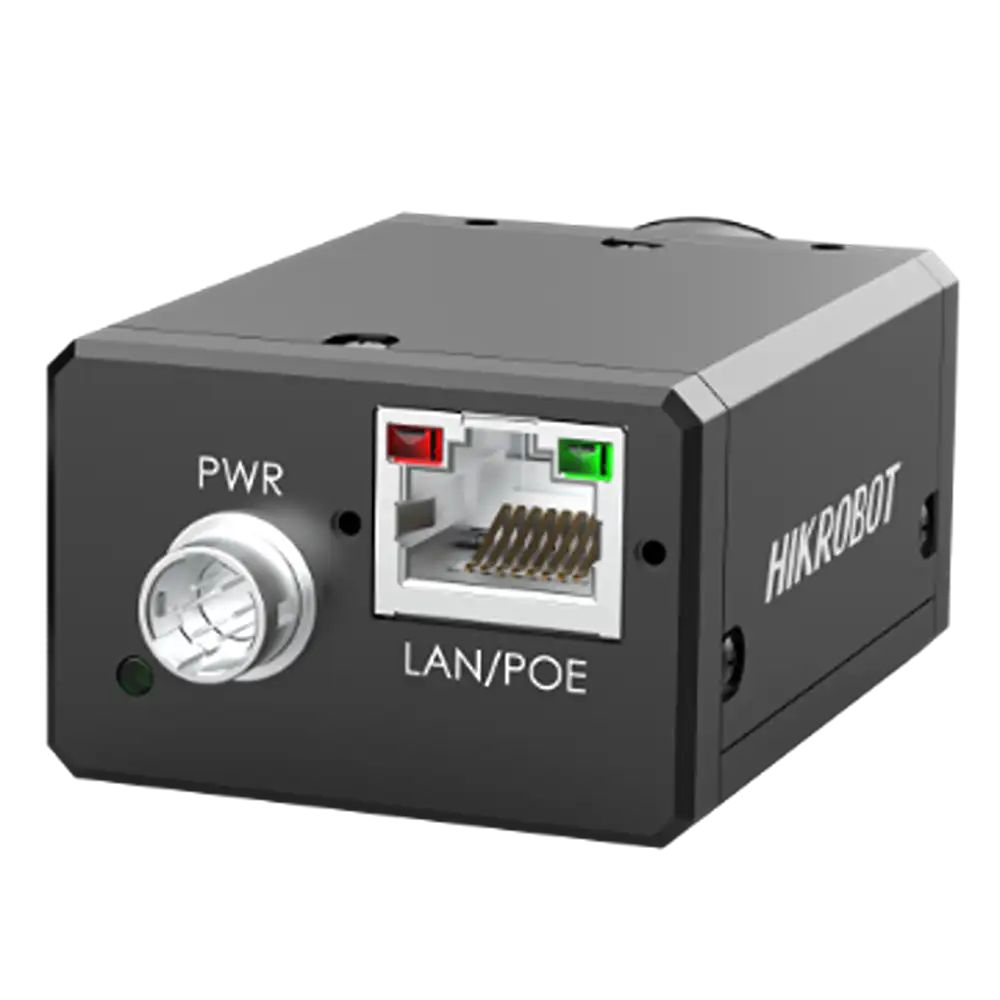

HikRobot Flächenkamera MV-CH250-90GN – Bild 2

HikRobot Flächenkamera MV-CH250-90GN

  • 25 MP GigE Flächenkamera
  • Auflösung von 5120 × 5120, Pixelgröße von 2.5 µm × 2.5 µm.
  • Supports binning, reverse image output and LSC. Compatible with C-mount lenses.
  • Easy and flexible installation, with mounting holes on both panels of the camera.
  • Adopts GigE interface and max. transmission distance of 100 meters without relay.

Die HikRobot Flächenkamera MV-CH250-90GN ist eine hochauflösende 25 MP Mono-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 5120 × 5120, Pixelgröße von 2.5 µm × 2.5 µm.

  • Unterstützt binning, reverse image output and LSC. Compatible with C-mount lenses.

  • Easy and flexible installation, with mounting holes on both panels of the camera.

  • Adopts GigE interface and max. transmission distance of 100 meters without relay.

  • Unterstützt hardware trigger, software trigger, free run, etc.

  • Compatible with GigE Vision V2.0 Protocol, GenlCam Standard, and third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH250-90GN
Typ 25 MP Flächenkamera, GigE, GMAX0505, NIR, V4
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Gpixel GMAX0505
Pixelgröße 2.5 μm × 2.5 μm
Sensorgröße 1.1″
Auflösung 5120 × 5120
Max. Bildrate 4.5 fps @ 5120 × 5120 Mono 8
Dynamikbereich 63 dB
Signal-Rausch-Verhältnis (SNR) 36 dB
Verstärkung 0 dB bis 24 dB
Belichtungszeit 12 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe NIR
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung 9 VDC bis 24 VDC, supports PoE
Leistungsaufnahme Typ. 3.1 W @ 12 VDC
Mechanisch Objektivanschluss C-mount
Abmessungen 29 mm × 44 mm × 59 mm (1.1″ × 1.7″ × 2.3″)
Gewicht Approx. 100 g (0.2 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with GigE Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität GigE Vision V2.0, GenlCam
Zertifizierungen CE, RoHS, KC

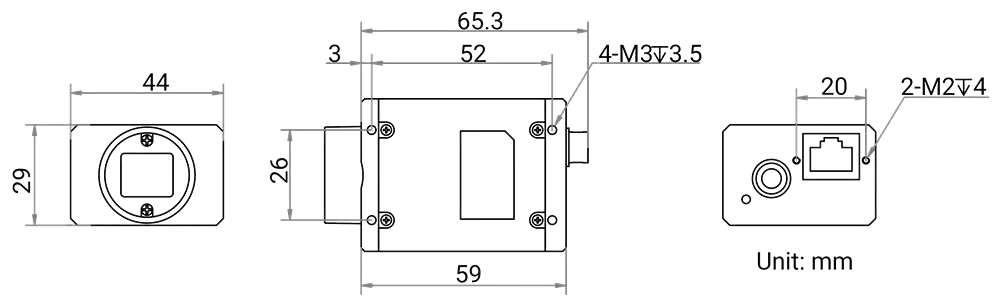

Zeichnung

HikRobot Flächenkamera MV-CH250-90GN Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GigE
Farbe/Mono

NIR
Auflösung

25 MP
Auflösung (H x B)

5120 × 5120
Sensortyp

CMOS
Sensormodell

Gpixel GMAX0505
Framerate

4.5 fps
