HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF

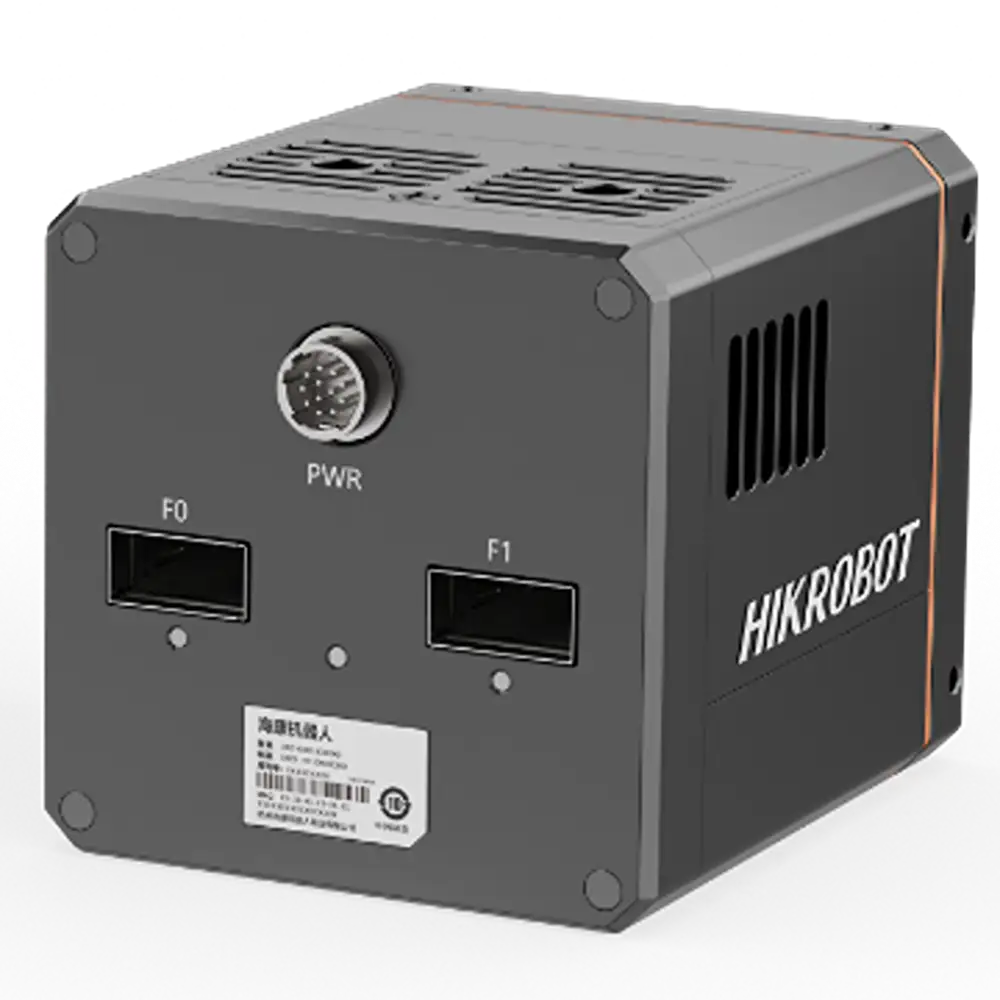

HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF – Bild 2

HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF

  • 21 MP GigE Flächenkamera
  • Auflösung von 5120 × 4096, Pixelgröße von 4.5 μm.
  • Global Shutter CMOS für hohen Dynamikbereich und hochwertige Bildqualität
  • Supports ISP functions such as Binning and multi-group polling for LSC.
  • Supports data transmission through two 50 Gbps fiber ports.

Die HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF ist eine hochauflösende 21 MP Mono-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 5120 × 4096, Pixelgröße von 4.5 μm.

  • Adopts global shutter CMOS sensor to provide high dynamic range, SNR, and high-quality image.

  • Unterstützt ISP functions such as Binning and multi-group polling for LSC.

  • Unterstützt data transmission through two 50 Gbps fiber ports.

  • Features an M58 mount; can be adapted to F-mount lenses via an adapter ring.

Technische Daten

Modell Produktmodell MV-CH210-90Q2M-M58S-NF
Typ 21 MP Flächenkamera, GSPRINT4521, XoFLink, 100Gbps, Mono, M58-Fassung, mit Lüfter
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Gpixel Gsprint4521
Pixelgröße 4.5 μm × 4.5 μm
Sensorgröße 23.04 mm × 18.43 mm
Auflösung 5120 × 4096
Max. Bildrate 541 fps @ 5120 × 4096 Mono 8
Dynamikbereich 65 dB
Signal-Rausch-Verhältnis (SNR) 43 dB
Verstärkung 1.0 x, 2.0 x, 4.0 x
Belichtungszeit 1 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Mono
Pixelformat Mono 8
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle QSFP+ × 2
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1.
Stromversorgung 24 VDC
Leistungsaufnahme Typ. 33 W @ 24 VDC
Mechanisch Objektivanschluss M58*0.75
Abmessungen 84 mm × 84 mm × 100 mm (3.3″ × 3.3″ × 3.9″)
Gewicht Approx. 1153 g (2.5 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 40 °C (32 °F bis 104 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11
Kompatibilität XoFLink protocol, GenlCam
Zertifizierungen RoHS, CE, KC

Zeichnung

HikRobot Flächenkamera MV-CH210-90Q2M-M58S-NF Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GigE
Farbe/Mono

Mono
Auflösung

21 MP
Auflösung (H x B)

5120 × 4096
Sensortyp

CMOS
Sensormodell

Gpixel Gsprint4521
Framerate

541 fps
