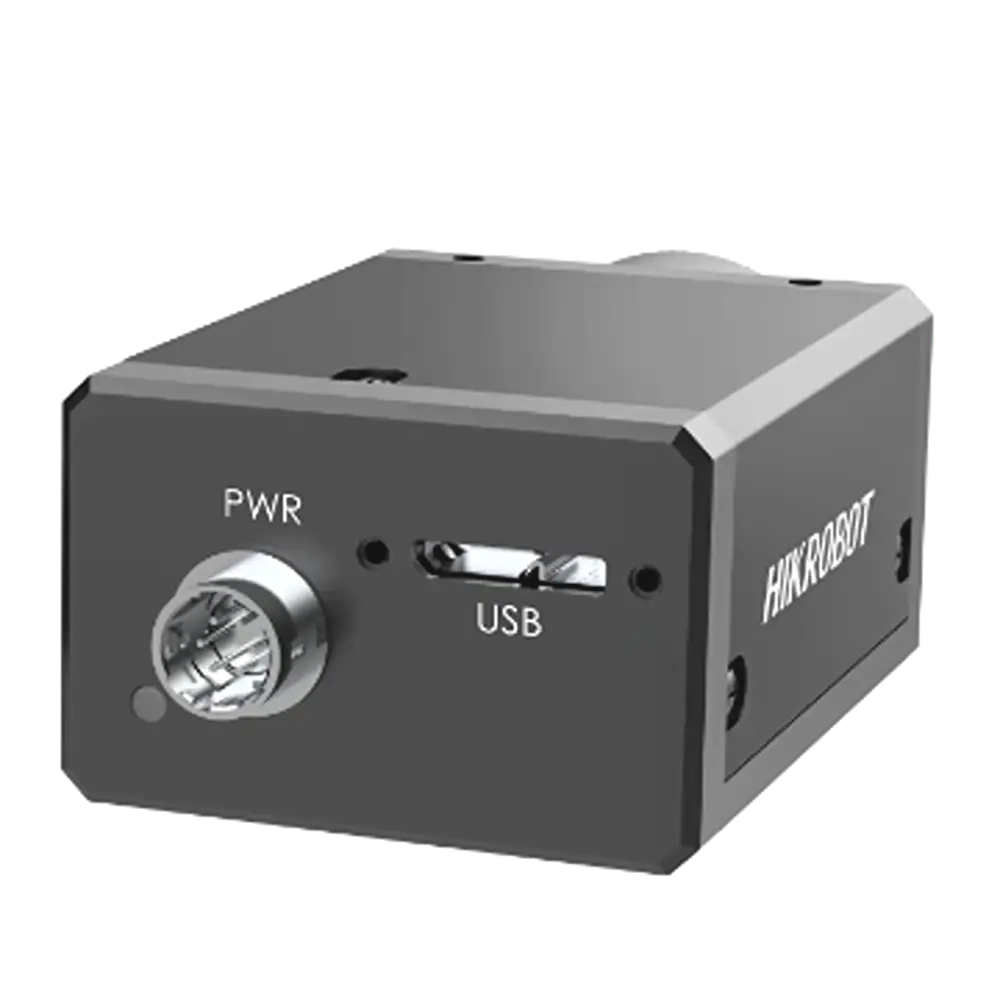

HikRobot Flächenkamera MV-CH100-60UM
HikRobot Flächenkamera MV-CH100-60UM – Bild 2

HikRobot Flächenkamera MV-CH100-60UM

  • 10 MP GigE Flächenkamera
  • Supports auto or manual adjustment of gain, exposure time, white balance, LUT, Gamma correction, etc.
  • Supports customized ROI, horizontal and vertical reverse image output.
  • Supports hardware trigger, software trigger, free run, etc.
  • Kompatibel mit USB3 Vision und GenICam

Die HikRobot Flächenkamera MV-CH100-60UM ist eine hochauflösende 10 MP Mono-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Unterstützt auto or manual adjustment of gain, exposure time, white balance, LUT, Gamma correction, etc.

  • Unterstützt customized ROI, horizontal and vertical reverse image output.

  • Unterstützt hardware trigger, software trigger, free run, etc.

  • Compatible with USB3 Vision Protocol, GenlCam Standard, and the third-party software based on these protocol and standard.

Technische Daten

Modell Produktmodell MV-CH100-60UM
Typ 10 MP Flächenkamera, Mono
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Stacked BSI
Pixelgröße 3.45 μm × 3.45 μm
Sensorgröße 1″
Auflösung 4096 × 2460
Max. Bildrate 36 fps @ 4096 × 2460 Mono 8
Dynamikbereich 58.2 dB
Signal-Rausch-Verhältnis (SNR) 43 dB
Verstärkung 0 dB bis 24 dB
Belichtungszeit 80 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Mono
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle USB 3.0, compatible with USB 2.0
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung 9 VDC bis 24 VDC, supports USB power supply
Leistungsaufnahme Typ. 3.6 W @ 5 VDC (USB 3.0 provides power supply)
Mechanisch Objektivanschluss C-mount
Abmessungen 29 mm × 44 mm × 59 mm (1.1″ × 1.7″ × 2.3″)
Gewicht Approx. 113 g (0.2 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: –10 °C bis 50 °C (14 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with USB3 Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität USB3 Vision, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH100-60UM Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GigE
Farbe/Mono

Mono
Auflösung

10 MP
Auflösung (H x B)

4096 × 2460
Sensortyp

CMOS
Sensormodell

Stacked BSI
Framerate

36 fps
