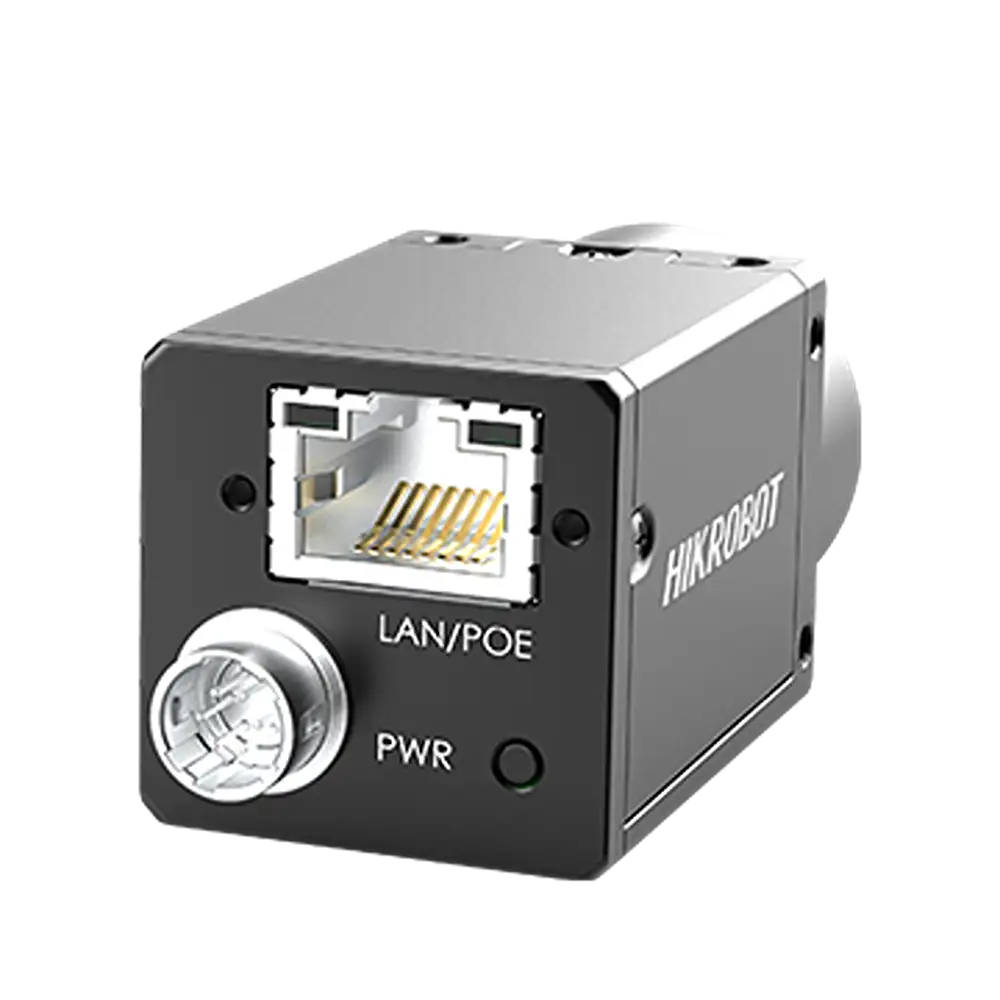

HikRobot Flächenkamera MV-CH089-60GC V5 – Bild 2

HikRobot Flächenkamera MV-CH089-60GC V5

  • 8,9 MP GigE Flächenkamera
  • Compact design with mounting holes on panels for flexible mounting from 4 sides.
  • Supports auto or manual adjustment of gain and exposure time, and LUT and Gamma correction function.
  • Supports LSC, Sequencer, passive transmission, etc.
  • Supports functions like Bayer interpolation, white balance, CCM, Super Palette, and Super Bayer to provide high-quality images.

Die HikRobot Flächenkamera MV-CH089-60GC V5 ist eine hochauflösende 8,9 MP Farb-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Compact design with mounting holes on panels for flexible mounting from 4 sides.

  • Unterstützt auto or manual adjustment of gain and exposure time, and LUT and Gamma correction function.

  • Unterstützt LSC, Sequencer, passive transmission, etc.

  • Unterstützt functions like Bayer interpolation, white balance, CCM, Super Palette, and Super Bayer to provide high-quality images.

  • Compatible with GigE Vision V2.0 Protocol, GenlCam Standard, and third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH089-60GC V5
Typ 8.9 MP Flächenkamera, GigE, V5, Farbe
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Stacked BSI
Pixelgröße 3.45 μm × 3.45 μm
Sensorgröße 1″
Auflösung 4096 × 2160
Max. Bildrate 13.9 fps @ 4096 × 2160 Bayer GB 8
Dynamikbereich 67.2 dB
Signal-Rausch-Verhältnis (SNR) 44.1 dB
Verstärkung 0 dB bis 12 dB
Belichtungszeit UltraShort exposure mode: 10 μs bis 19 μs
Standard exposure mode: 20 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung, supports TriggerWidth
Mono Mono / Color
Pixelformat Mono 8, Bayer GB 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2)
Stromversorgung 9 VDC bis 24 VDC, supports PoE
Leistungsaufnahme Typ. 1.8 W @ 12 VDC
Mechanisch Objektivanschluss C-mount
Abmessungen 29 mm × 29 mm × 42 mm (1.1″ × 1.1″ × 1.7″)
Gewicht Approx. 100 g (0.2 lb.)
Schutzart IP 40 (under proper lens installation and wiring)
Temperaturbereich Betriebstemperatur: –10 °C bis 50 °C (14 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with GigE Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10/11, 32/64-bit Linux
Kompatibilität GigE Vision 2.0, GenlCam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH089-60GC V5 Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GigE
Farbe/Mono

Farbe
Auflösung

8, 9 MP
Auflösung (H x B)

4096 × 2160
Sensortyp

CMOS
Sensormodell

Stacked BSI
Framerate

13.9 fps
