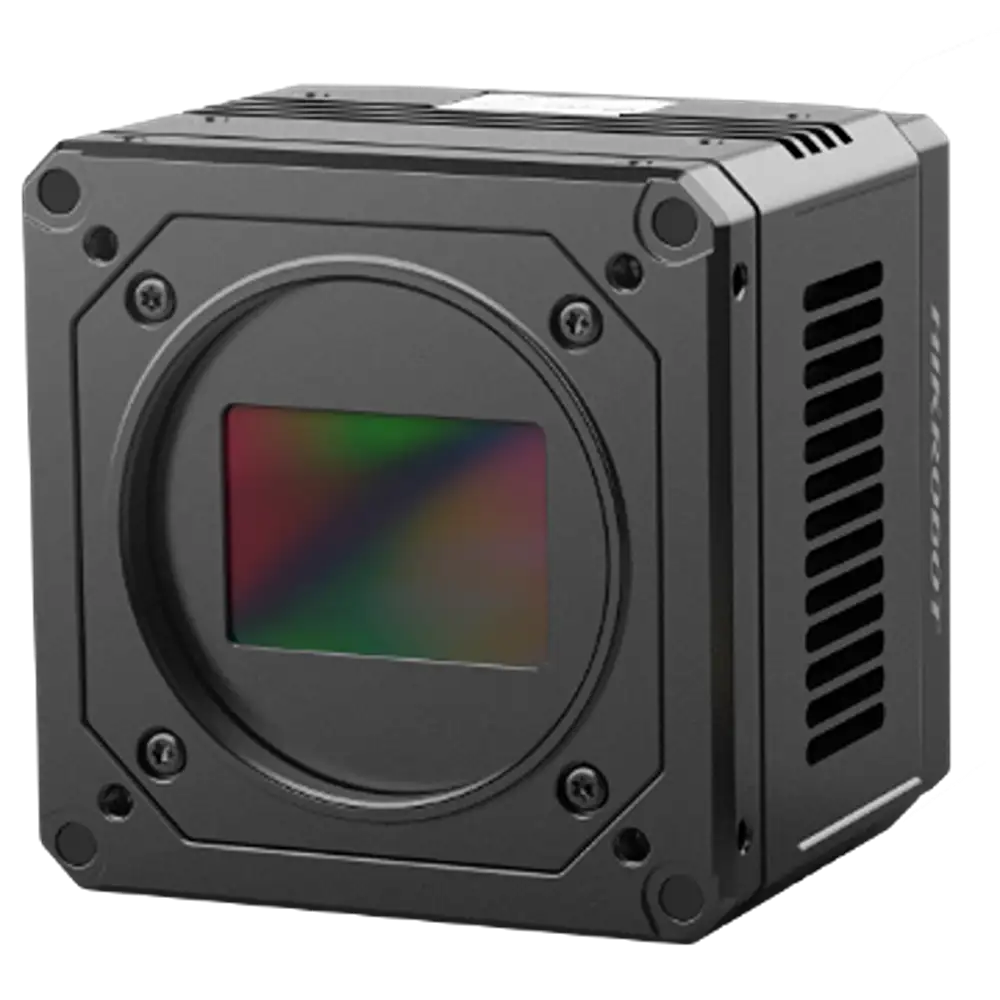

HikRobot Flächenkamera MV-CH210-90YC-M58S-NN – Bild 2

HikRobot Flächenkamera MV-CH210-90YC-M58S-NN

  • 21 MP CoaxPress Flächenkamera
  • Auflösung von 5120 × 4096, and Pixelgröße von 4.5 µm × 4.5 µm.
  • Global Shutter CMOS für hohen Dynamikbereich und hochwertige Bildqualität
  • Supports LSC sequencer polling function.
  • Low power consumption without fans.

Die HikRobot Flächenkamera MV-CH210-90YC-M58S-NN ist eine hochauflösende 21 MP Farb-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 5120 × 4096, and Pixelgröße von 4.5 µm × 4.5 µm.

  • Global Shutter CMOS für hohen Dynamikbereich, hohen SNR und hochwertige Bildqualitäts.

  • Unterstützt LSC sequencer polling function.

  • Low power consumption without fans.

  • CXP-12-Schnittstelle zur schnellen Datenübertragung.

  • Kompatibel mit CoaXPress-Protokoll und GenICam-Standard.

Technische Daten

Modell Produktmodell MV-CH210-90YC-M58S-NN
Typ 21 MP Flächenkamera, Gsprint4521, CoaXPress CXP-12, M58-Fassung, lüfterlos, Farbe
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Gpixel Gsprint4521
Pixelgröße 4.5 μm × 4.5 μm
Sensorgröße 23.04 mm × 18.43 mm
Auflösung 5120 × 4096
Max. Bildrate 222 fps @ 5120 × 4096 Bayer GB 8
Dynamikbereich 65 dB
Signal-Rausch-Verhältnis (SNR) 43 dB
Verstärkung 1.0 ×, 2.0 ×, 4.0 ×
Belichtungszeit 4 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Color
Pixelformat Bayer GB 8/10/12
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle CoaXPress with Micro-BNC interface
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Stromversorgung 12 VDC bis 24 VDC, CXP-0 and CXP-1 connectors support PoCXP
Leistungsaufnahme With fan: Typ. 18.7 W @ 24 VDC
Without fan: Typ. 16.3 W @ 24 VDC
Mechanisch Objektivanschluss M58*0.75
Abmessungen With fan: 84 mm × 84 mm × 75 mm (3.3″ × 3.3″ × 3.0″)
Without fan: 84 mm × 84 mm × 92.5 mm (3.3″ × 3.3″ × 3.6″)
Gewicht With fan: Approx. 790 g (1.7 lb.)
Without fan: Approx. 650 g (1.4 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or frame grabber software meeting with CoaXPress Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11
Kompatibilität CoaXPress, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH210-90YC-M58S-NN Abmessung

HikRobot Flächenkamera MV-CH210-90YC-M58S-NN Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

CoaXPress
Farbe/Mono

Farbe
Auflösung

21 MP
Auflösung (H x B)

5120 × 4096
Sensortyp

CMOS
Sensormodell

Gpixel Gsprint4521
Framerate

222 fps
