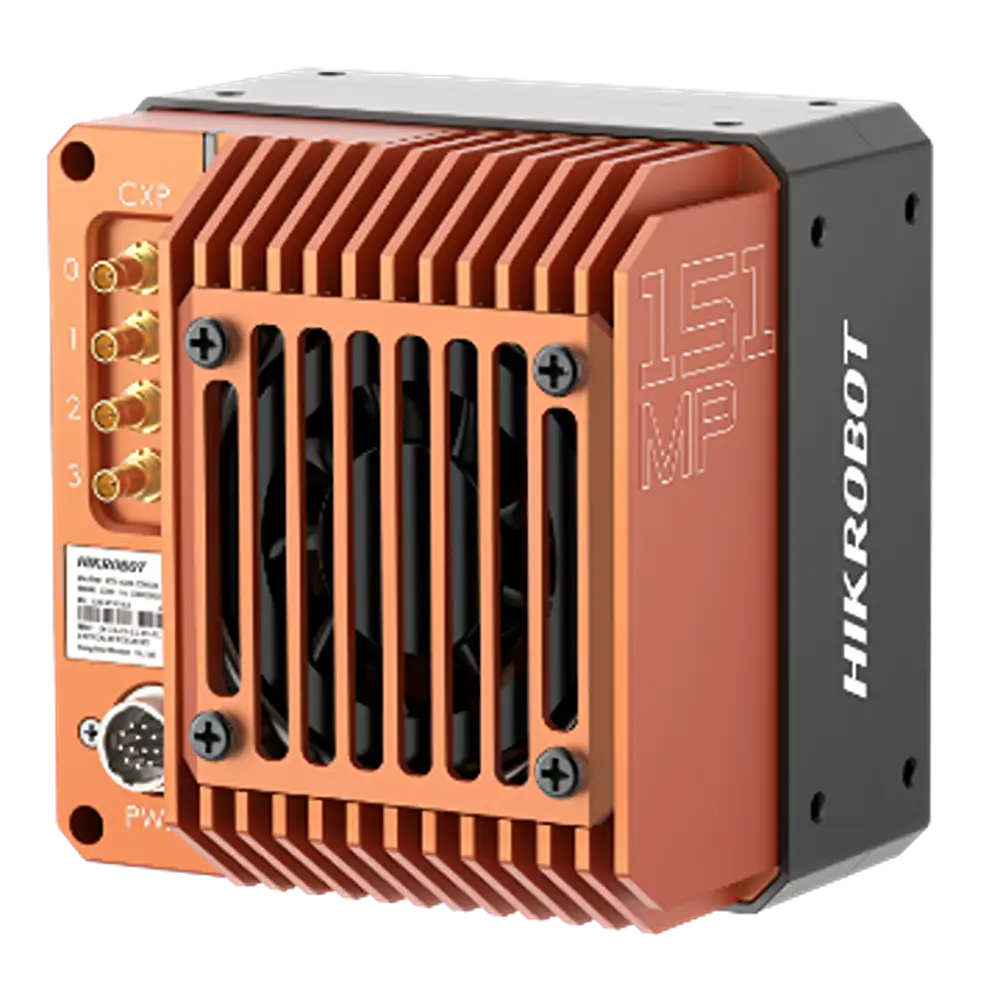

HikRobot Flächenkamera MV-CH1510-10XM-M72-TF V2 – Bild 2

HikRobot Flächenkamera MV-CH1510-10XM-M72-TF V2

  • 151 MP CoaxPress Flächenkamera
  • Supports highly-integrated hardware platform with low power consumption and higher cooling efficiency.
  • Adopts a new design with a removable lens adapter ring.
  • Supports FFC, CCM, and SuperBayer functions.
  • Supports TEC mode, and exposure time of up to 30 seconds.

Die HikRobot Flächenkamera MV-CH1510-10XM-M72-TF V2 ist eine hochauflösende 151 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Unterstützt highly-integrated hardware platform with low power consumption and higher cooling efficiency.

  • Adopts a new design with a removable lens adapter ring.

  • Unterstützt FFC, CCM, and SuperBayer functions.

  • Unterstützt TEC mode, and exposure time of up to 30 seconds.

  • Unterstützt 16-bit ADC output with high-precision sampling and high dynamic range.

  • CXP-6-Schnittstelle zur schnellen Datenübertragung.

  • Compatible with CoaXPress Protocol, GenlCam Standard, third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH1510-10XM-M72-TF V2
Typ 151 MP Flächenkamera, CoaXPress, IMX411, V2, mono, M72-Fassung, TEC with fan
Leistung Sensortyp CMOS, Rolling Shutter
Sensormodell Sony® IMX411
Pixelgröße 3.76 μm × 3.76 μm
Sensorgröße 66.7 mm
Auflösung 14192 × 10640
Max. Bildrate 6.2 fps @14192 × 10640 Mono 8
Dynamikbereich 78.8 dB
Signal-Rausch-Verhältnis (SNR) 46.4 dB
Verstärkung 0 dB bis 40 dB
Belichtungszeit 15 μs bis 30 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung, supports Rolling and Global Reset
Mono/Farbe Mono
Pixelformat Mono 8/10/12/16
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Not supported
Bildumkehr Supports horizontal reverse image output
Elektrische Eigenschaften Datenschnittstelle CoaXPress mit DIN-Stecker
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1
Stromversorgung 24 VDC
Leistungsaufnahme Camera with TEC non-cooling: Typ. 20.8 W @ 24 VDC
Camera with TEC cooling: Typ. 34.2 W @ 24 VDC
Mechanisch Objektivanschluss M72*0.75, flange back length 19.55 mm
Abmessungen 100 mm × 100 mm × 82 mm (3.9″ × 3.9″ × 3.2″)
Gewicht Approx. 1.2 kg (2.6 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software Frame-Grabber-Software gemäß CoaXPress-Protokoll
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, 32/64-bit Linux (8 GB memory or above)
Kompatibilität CoaXPress, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH1510-10XM-M72-TF V2 Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

CoaXPress
Farbe/Mono

Mono
Auflösung

151 Mp
Auflösung (H x B)

14192 × 10640
Sensortyp

CMOS
Sensormodell

Sony® IMX411
Framerate

6.2 fps
