HikRobot Flächenkamera MV-CH120-90Y1M-NH

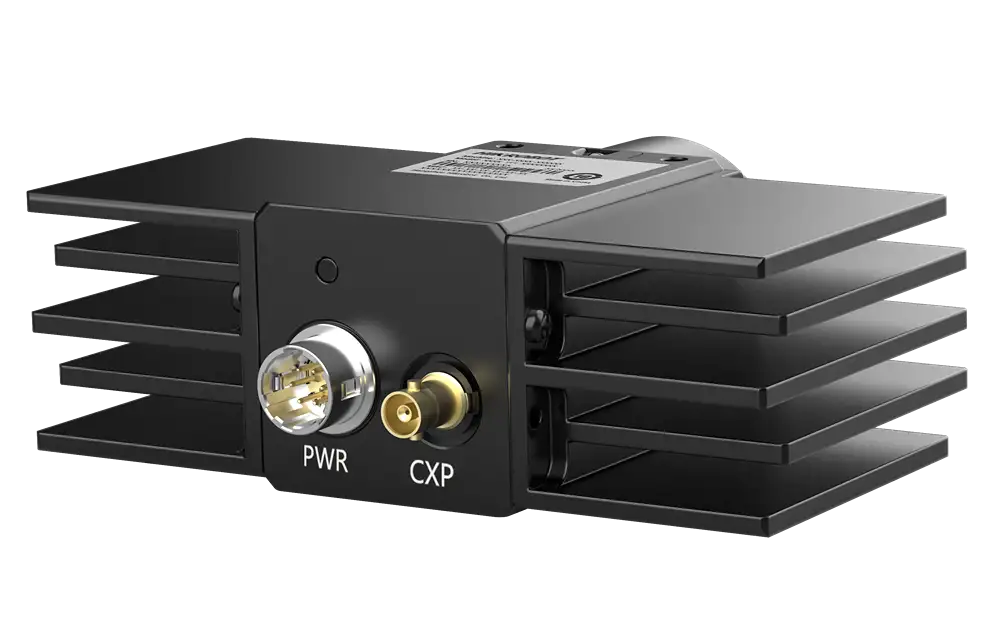

HikRobot Flächenkamera MV-CH120-90Y1M-NH – Bild 2

HikRobot Flächenkamera MV-CH120-90Y1M-NH

  • 12 MP CoaxPress Flächenkamera
  • Auflösung von 4096 × 3072, Pixelgröße von 3.4 µm × 3.4 µm.
  • Global Shutter CMOS für hohen Dynamikbereich und hochwertige Bildqualität
  • CXP-12-Schnittstelle zur Datenübertragung.
  • Supports Off, Once, and Continuous exposure modes.

Die HikRobot Flächenkamera MV-CH120-90Y1M-NH ist eine hochauflösende 12 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 4096 × 3072, Pixelgröße von 3.4 µm × 3.4 µm.

  • Adopts global shutter CMOS sensor to provide high dynamic range, SNR, and high-quality image.

  • CXP-12-Schnittstelle zur schnellen Datenübertragung.

  • Unterstützt Off, Once, and Continuous exposure modes.

  • Compatible with CoaXPress Protocol, GenlCam Standard, and third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH120-90Y1M-NH
Typ 12 MP Flächenkamera, GMAX3412, 1-link CoaXPress CXP-12, C-Fassung, ohne Lüfter, with heat sink, Mono
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Gpixel GMAX3412
Pixelgröße 3.4 μm × 3.4 μm
Sensorgröße 1.1″
Auflösung 4096 × 3072
Max. Bildrate 93.9 fps @ 4096 × 3072 Mono 8
Dynamikbereich 59.7 dB
Signal-Rausch-Verhältnis (SNR) 39 dB
Verstärkung 0 dB bis 6.1 dB
Belichtungszeit 6 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Mono
Pixelformat Mono 8/10/12
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle CoaXPress with Micro-BNC interface
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2)
Stromversorgung 12 VDC bis 24 VDC, supports PoCXP
Leistungsaufnahme Typ. 5 W @ 12 VDC
Mechanisch Objektivanschluss C-mount
Abmessungen Device with heat sink: 29 mm × 85 mm × 42 mm (1.1″ × 3.3″ × 1.7″)
Device without heat sink: 29 mm × 29 mm × 42 mm (1.1″ × 1.1″ × 1.7″)
Gewicht Device with heat sink: Approx. 170 g (0.4 lb.)
Device without heat sink: Approx. 90 g (0.2 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Working temperature for device with heat sink: 0 °C bis 50 °C (32 °F bis 122 °F)
Working temperature for device without heat sink: 0 °C bis 40 °C (32 °F bis 104 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with CoaXPress Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-bit Window 11, and 32/64-bit Linux
Kompatibilität CoaXPress, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH120-90Y1M-NH Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

CoaXPress
Farbe/Mono

Mono
Auflösung

12 MP
Auflösung (H x B)

4096 × 3072
Sensortyp

CMOS
Sensormodell

Gpixel GMAX3412
Framerate

93.9 fps
