HikRobot Flächenkamera MV-CH120-40XM-M58S-NN

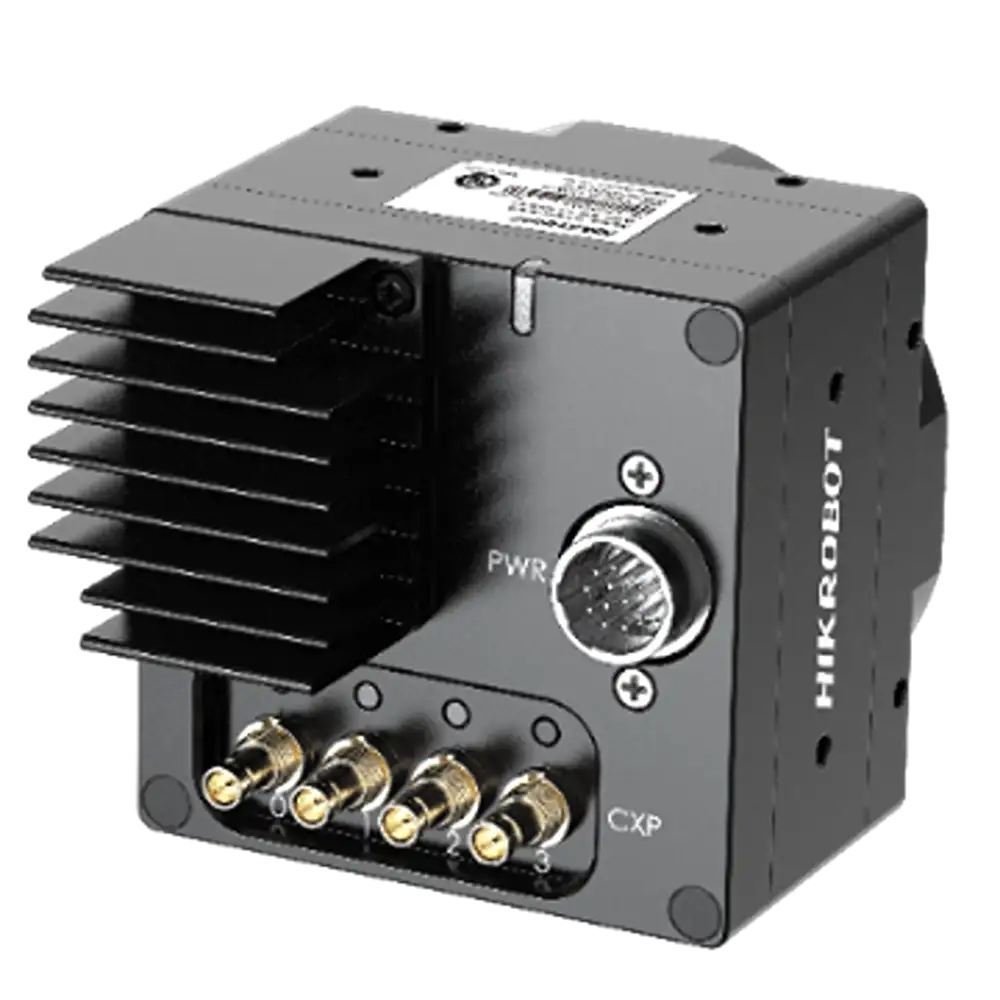

HikRobot Flächenkamera MV-CH120-40XM-M58S-NN – Bild 2

HikRobot Flächenkamera MV-CH120-40XM-M58S-NN

  • 12 MP CoaxPress Flächenkamera
  • Auflösung von 4096 × 3072, Pixelgröße von 5.5 µm × 5.5 µm.
  • Global Shutter CMOS für hohen Dynamikbereich und hochwertige Bildqualität
  • Supports LSC sequencer polling function.
  • CXP-6-Schnittstelle zur Datenübertragung.

Die HikRobot Flächenkamera MV-CH120-40XM-M58S-NN ist eine hochauflösende 12 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 4096 × 3072, Pixelgröße von 5.5 µm × 5.5 µm.

  • Adopts global shutter CMOS sensor to provide high dynamic range, SNR, and high-quality images.

  • Unterstützt LSC sequencer polling function.

  • CXP-6-Schnittstelle zur schnellen Datenübertragung.

  • Kompatibel mit CoaXPress-Protokoll und GenICam-Standard.

Technische Daten

Modell Produktmodell MV-CH120-40XM-M58S-NN
Typ 12 MP Flächenkamera, CMV12000, CoaXPress CXP-6, Mono, M58-Fassung, lüfterlos
Leistung Sensortyp CMOS, Global Shutter
Sensormodell AMS CMV12000
Pixelgröße 5.5 μm × 5.5 μm
Sensorgröße 22.5 mm × 16.9 mm
Auflösung 4096 × 3072
Max. Bildrate 188 fps @ 4096 × 3072 Mono 8
Dynamikbereich 55.2 dB
Signal-Rausch-Verhältnis (SNR) 39.5 dB
Verstärkung Supports 1.0 ×, 2.0 ×, 3.0 ×, 4.0 ×
Belichtungszeit 20 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono Mono
Pixelformat Mono 8/10
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle CoaXPress mit DIN-Stecker
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Stromversorgung 12 VDC bis 24 VDC, CXP-1 and CXP-2 support PoCXP
Leistungsaufnahme Typ. 11.6 W @ 12 VDC
Mechanisch Objektivanschluss M58*0.75, flange back length 11.48 mm
Abmessungen 60 mm × 60 mm × 59 mm (2.4″ × 2.4″ × 2.3″)
Gewicht Approx. 269 g (0.6 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 30 °C (32 °F bis 86 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or frame grabber software meeting with CoaXPress Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität CoaXPress, GenICam
Zertifizierungen CE, RoHS, KC, UL

Zeichnung

HikRobot Flächenkamera MV-CH120-40XM-M58S-NN Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

CoaXPress
Farbe/Mono

Mono
Auflösung

12 MP
Auflösung (H x B)

4096 × 3072
Sensortyp

CMOS
Sensormodell

AMS CMV12000
Framerate

188 fps
