HikRobot Flächenkamera MV-CH250-20CM-M58S-NN

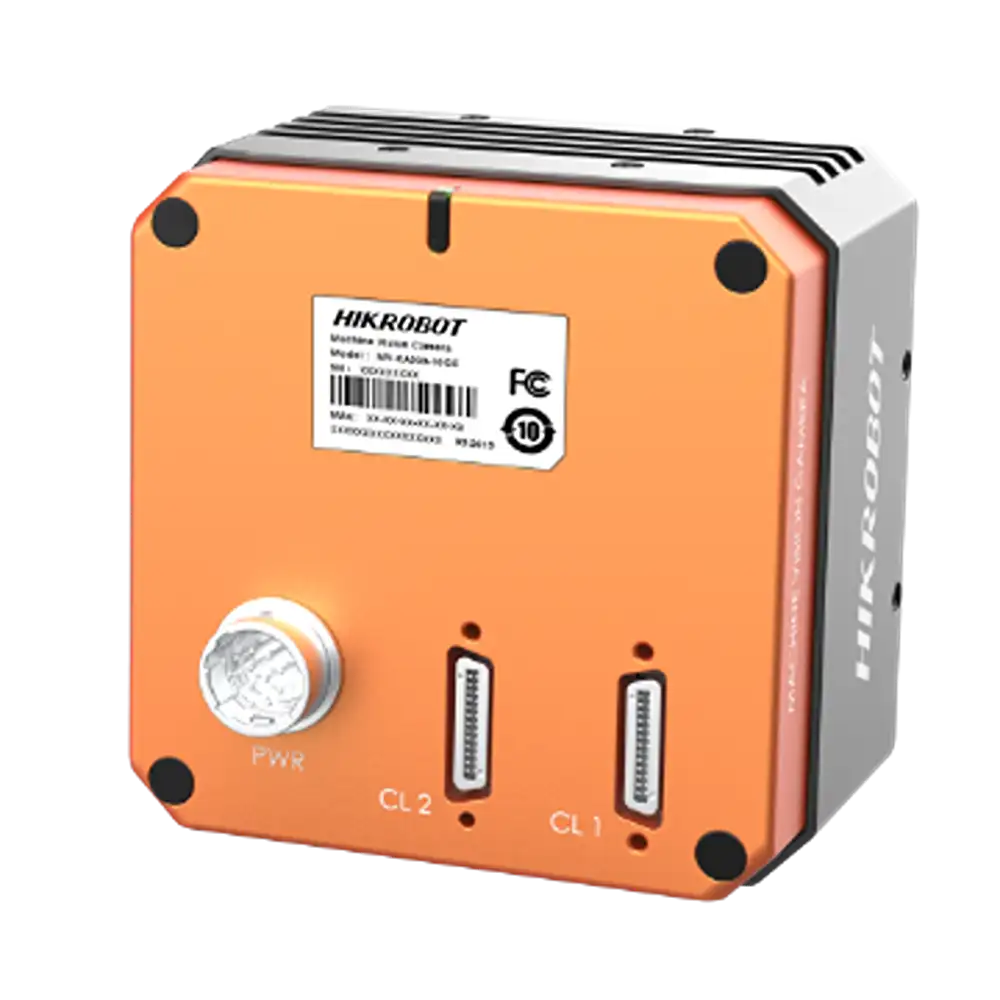

HikRobot Flächenkamera MV-CH250-20CM-M58S-NN – Bild 2

HikRobot Flächenkamera MV-CH250-20CM-M58S-NN

  • 25 MP Camera Link Flächenkamera
  • Auflösung von 5120 × 5120 and Pixelgröße von 4.5 μm × 4.5 μm.
  • Global Shutter CMOS für hohen Dynamikbereich und hochwertige Bildqualität
  • Supports configuration modes of Full and 80-bit via the Camera Link interface.
  • Adopts compact design with mounting holes for flexible mounting.

Die HikRobot Flächenkamera MV-CH250-20CM-M58S-NN ist eine hochauflösende 25 MP Mono-Industriekamera mit Camera Link-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 5120 × 5120 and Pixelgröße von 4.5 μm × 4.5 μm.

  • Adopts global shutter CMOS sensor providing wide dynamic range and high-quality image.

  • Unterstützt configuration modes of Full and 80-bit via the Camera Link interface.

  • Adopts compact design with mounting holes for flexible mounting.

Technische Daten

Modell Produktmodell MV-CH250-20CM-M58S-NN
Typ 25 MP Flächenkamera, Camera Link, PYTHON25K, Mono, M58-Fassung, ohne Lüfter
Leistung Sensortyp CMOS, Global Shutter
Sensormodell OnSemi PYTHON25K
Pixelgröße 4.5 μm × 4.5 μm
Sensorgröße 23 mm × 23 mm
Auflösung 5120 × 5120
Configuration mode Full, 80-bit
Tap geometry 8X_1Y, 10X_1Y
Tap number 8 Taps, 10 Taps
Max. Bildrate 31.3 fps @ 5120 × 5120
Pixel clock 60 MHz, 70 MHz, 85 MHz
Dynamikbereich 59 dB
Signal-Rausch-Verhältnis (SNR) 41 dB
Verstärkung 0 dB bis 32 dB
Belichtungszeit 45 μs bis 10 sec
Mono Mono
Pixelformat Mono 8
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Binning Not support
Dezimierung Not support
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle Camera Link with SDR interface
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1; Camera Link connector provides I/O (CC1/CC2/CC3/CC4).
Stromversorgung 9 VDC bis 24 VDC
Leistungsaufnahme Typ. 9.4 W @ 24 VDC
Mechanisch Objektivanschluss M58*0.75, flange back length 11.48 mm
Abmessungen 70 mm × 70 mm × 44.3 mm (2.8″ × 2.8″ × 1.7″)
Gewicht Approx. 380 g (0.8 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or frame grabber software meeting with GenlCam Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11
Kompatibilität Camera Link V2.0, GenlCam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH250-20CM-M58S-NN Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

Camera Link
Farbe/Mono

Mono
Auflösung

25 MP
Auflösung (H x B)

5120 × 5120
Sensortyp

CMOS
Sensormodell

OnSemi PYTHON25K
Framerate

31.3 fps
