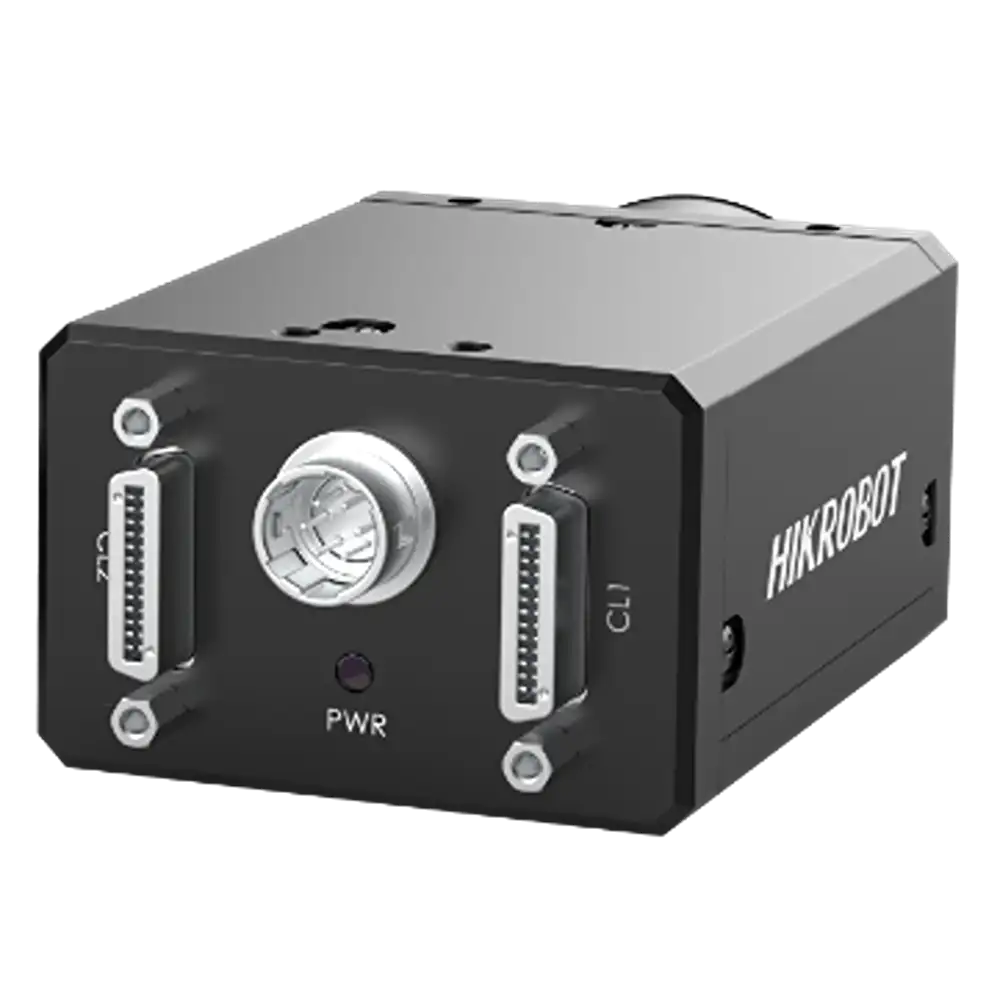

HikRobot Flächenkamera MV-CH120-10CC – Bild 2

HikRobot Flächenkamera MV-CH120-10CC

  • 12 MP Camera Link Flächenkamera
  • Supports auto or manual adjustment of gain exposure time, LUT and Gamma correction.
  • Supports hardware trigger, software trigger and free run mode, and supports camera triggering via Camera Link frame grabber.
  • Supports customized ROI, and horizontal and vertical reverse image output.
  • Supports configuration modes of Base, Medium, Full and 80-bit via the Camera Link interface.

Die HikRobot Flächenkamera MV-CH120-10CC ist eine hochauflösende 12 MP Farb-Industriekamera mit Camera Link-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Unterstützt auto or manual adjustment of gain exposure time, LUT and Gamma correction.

  • Unterstützt hardware trigger, software trigger and free run mode, and unterstützt camera triggering via Camera Link frame grabber.

  • Unterstützt customized ROI, and horizontal and vertical reverse image output.

  • Unterstützt configuration modes of Base, Medium, Full and 80-bit via the Camera Link interface.

  • Compatible with Camera Link V2.0 Protocol, GenICam Standard, and the third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH120-10CC
Typ 12 MP Flächenkamera, Camera Link, IMX253, Farbe
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Sony® IMX253
Pixelgröße 3.45 μm × 3.45 μm
Sensorgröße 1.1″
Auflösung 4096 × 3000 (Base/Medium/Full), 3840 × 3000 (80-bit)
Max. Bildrate 51.4 fps @ 4096 × 3000 Bayer RG 8 (Base/Medium/Full)
68.1 fps @ 3840 × 3000 Bayer RG 8 (80-bit)
Configuration mode Base, Medium, Full, 80-bit
Tap geometry 1X_1Y, 1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y
Tap number 1 Tap, 2 Taps, 4 Taps, 8 Taps, 10 Taps
Pixel clock 40 MHz, 60 MHz, 70 MHz, 85 MHz
Dynamikbereich 71.6 dB
Signal-Rausch-Verhältnis (SNR) 39.7 dB
Verstärkung 0 dB bis 24 dB
Belichtungszeit 1 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Color
Pixelformat Bayer RG 8/10/12, RGB 8
Binning Not support
Dezimierung Not support
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle Camera Link with SDR interface
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung 9 VDC bis 24 VDC
Leistungsaufnahme Typ. 4.5 W @ 12 VDC
Mechanisch Objektivanschluss C-mount
Abmessungen 44 mm × 29 mm × 59 mm (1.7″ × 1.1″ × 2.3″)
Gewicht Approx. 100 g (0.2 lb.)
Schutzart IP30 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH 80% RH (no condensation)
Allgemein Client-Software MVS or frame grabber software meeting with GenlCam Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11
Kompatibilität Camera Link V2.0, GenlCam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH120-10CC Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

Camera Link
Farbe/Mono

Farbe
Auflösung

12 MP
Auflösung (H x B)

3840 × 3000 (80-bit), 4096 × 3000 (Base/Medium/Full)
Sensortyp

CMOS
Sensormodell

Sony® IMX253
Framerate

51.4 fps
