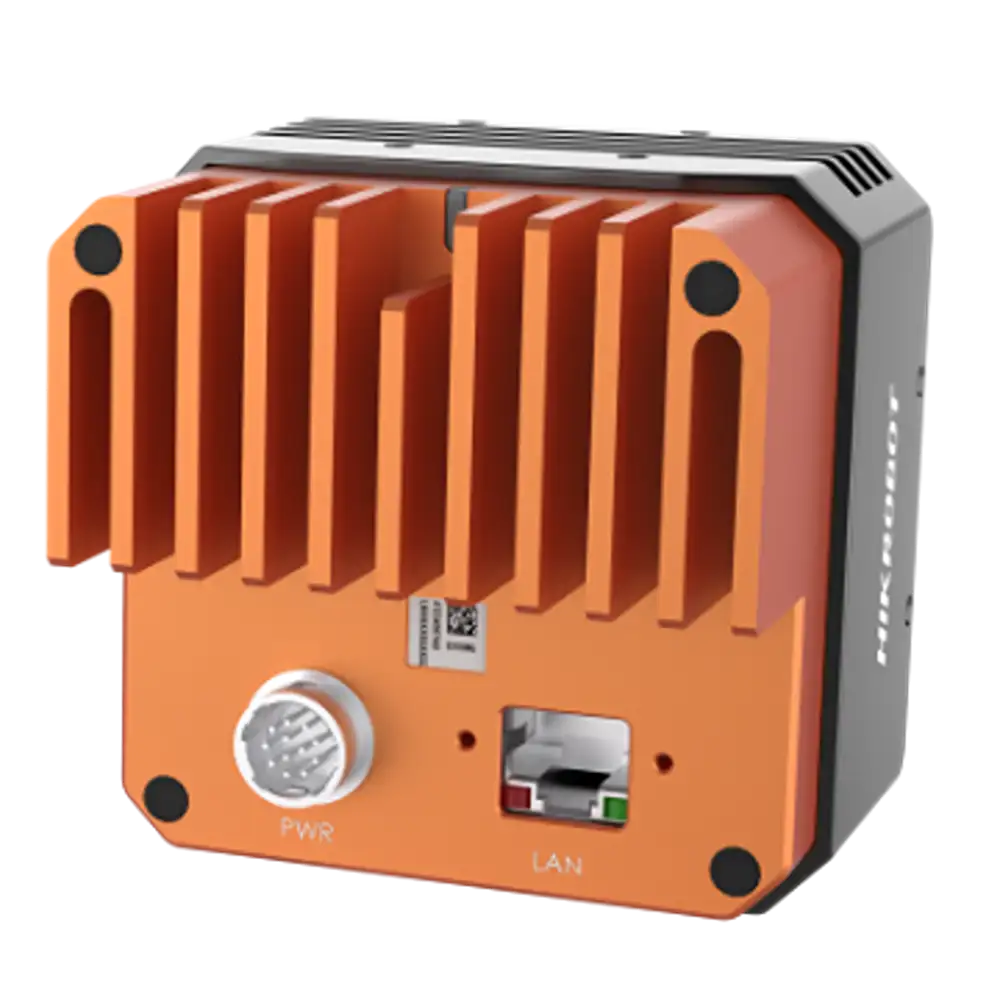

HikRobot Flächenkamera MV-CH310-10TC-M58S-NN – Bild 2

HikRobot Flächenkamera MV-CH310-10TC-M58S-NN

  • 31 MP 10 GigE Flächenkamera
  • 31 MP resolution, and Pixelgröße von 3.45 μm × 3.45 μm.
  • Supports auto or manual adjustment of gain and exposure time, and manual adjustment of LUT and Gamma correction.
  • Adopts design without fan to ensure stability of high-speed image acquisition.
  • Adopts low power consumption design.

Die HikRobot Flächenkamera MV-CH310-10TC-M58S-NN ist eine hochauflösende 31 MP Farb-Industriekamera mit 10 GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • 31 MP resolution, and Pixelgröße von 3.45 μm × 3.45 μm.

  • Unterstützt auto or manual adjustment of gain and exposure time, and manual adjustment of LUT and Gamma correction.

  • Adopts design without fan to ensure stability of high-speed image acquisition.

  • Adopts low power consumption design.

  • Adopts 10 GigE interface, compatible with GigE, and max. transmission distance of 100 meters without relay.

  • Compatible with GigE Vision V2.0 Protocol, GenlCam Standard, and third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH310-10TC-M58S-NN
Typ 31 MP Flächenkamera, 10-GigE, IMX342, Farbe, M58-Fassung, fanless
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Sony® IMX342
Pixelgröße 3.45 μm × 3.45 μm
Sensorgröße 22.3 mm × 16.7 mm
Auflösung 6464 × 4852
Max. Bildrate 17.2 fps @ 6464 × 4852 Bayer RG 8
Dynamikbereich 73 dB
Signal-Rausch-Verhältnis (SNR) 40 dB
Verstärkung 0 dB bis 24 dB
Belichtungszeit 4 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Color
Pixelformat Mono 8/10/12,
Bayer RG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed,
RGB 8, BGR 8
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1
Stromversorgung 9 VDC bis 24 VDC
Leistungsaufnahme Typ. 11.4 W @ 12 VDC
Mechanisch Objektivanschluss M58*0.75, flange back length 11.48 mm
Abmessungen 74 mm × 74 mm × 64.4 mm (2.9″ × 2.9″ × 2.5″)
Gewicht Approx. 560 g (1.2 lb.)
Schutzart IP40 ( under proper lens installation and wiring)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with GigE Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität GigE Vision V2.0, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH310-10TC-M58S-NN Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

10 GigE
Farbe/Mono

Farbe
Auflösung

31 MP
Auflösung (H x B)

6464 × 4852
Sensortyp

CMOS
Sensormodell

Sony® IMX342
Framerate

17.2 fps
