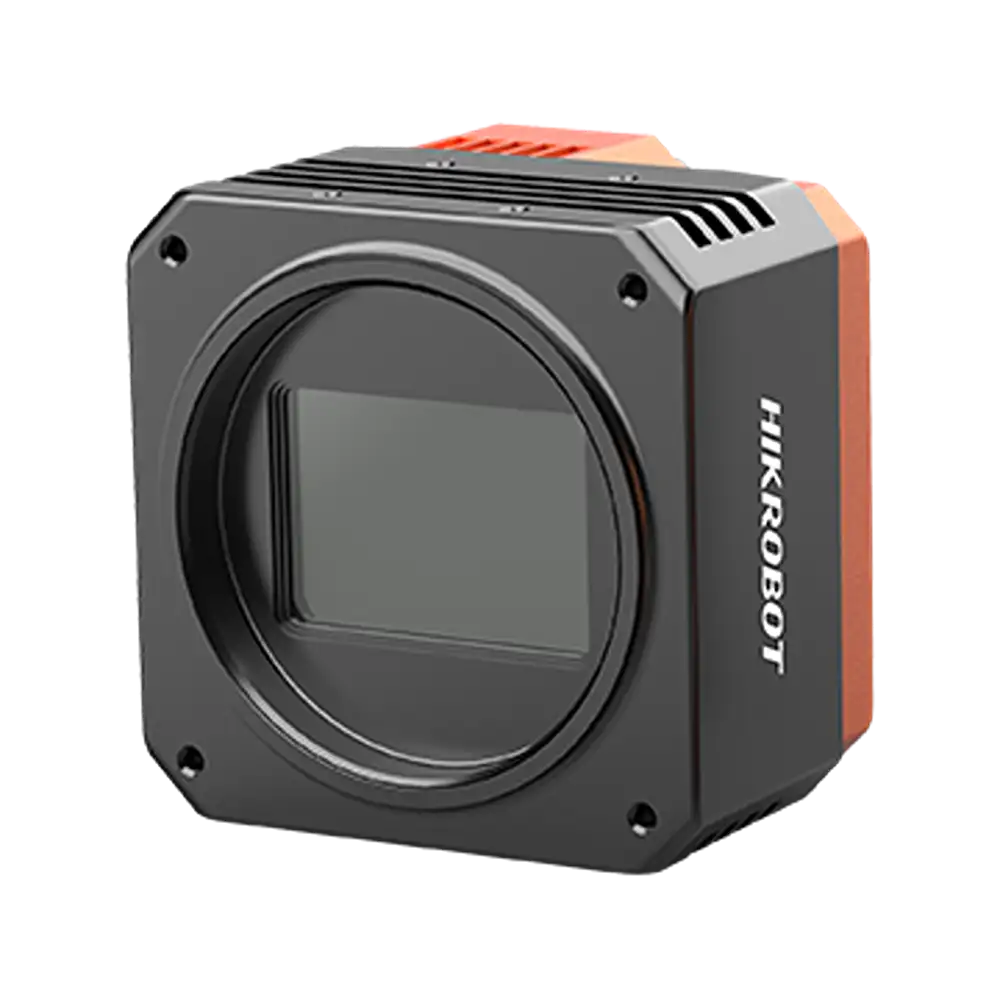

HikRobot Flächenkamera MV-CH250-25TC-M58S-NF – Bild 2

HikRobot Flächenkamera MV-CH250-25TC-M58S-NF

  • 25 MP 10 GigE Flächenkamera
  • Auflösung von 5120 × 5120 and Pixelgröße von 4.5 μm × 4.5 μm.
  • Adopts 10 GigE interface providing max. transmission distance of 100 meters without relay.
  • Supports auto or manual adjustment for gain, exposure time, and manual adjustment for Look-Up Table (LUT), Gamma correction, etc.
  • Kompatibel mit GigE Vision und GenICam

Die HikRobot Flächenkamera MV-CH250-25TC-M58S-NF ist eine hochauflösende 25 MP Farb-Industriekamera mit 10 GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 5120 × 5120 and Pixelgröße von 4.5 μm × 4.5 μm.

  • Adopts 10 GigE interface providing max. transmission distance of 100 meters without relay.

  • Unterstützt auto or manual adjustment for gain, exposure time, and manual adjustment for Look-Up Table (LUT), Gamma correction, etc.

  • Compatible with GigE Vision Protocol V2.0, GenlCam Standard, and third-party software based on protocols.

Technische Daten

Modell Produktmodell MV-CH250-25TC-M58S-NF
Typ 25 MP Flächenkamera, 10-GigE, PYTHON25K, Farbe, M58-Fassung
Leistung Sensortyp CMOS, Global Shutter
Sensormodell OnSemi PYTHON25K
Pixelgröße 4.5 μm × 4.5 μm
Sensorgröße 23 mm × 23 mm
Auflösung 5120 × 5120
Max. Bildrate 40 fps @ 5120 × 5120 Bayer RG 8
Dynamikbereich 58 dB
Signal-Rausch-Verhältnis (SNR) 41 dB
Verstärkung 0 dB bis 15 dB
Belichtungszeit 45 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Color
Pixelformat Mono 8/10/12, Bayer RG 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1
Stromversorgung 9 VDC bis 24 VDC
Leistungsaufnahme Typ. 12.5 W @ 24 VDC
Mechanisch Objektivanschluss M58*0.75, flange back length 11.48 mm
Abmessungen M58-mount with fan: 74 mm × 74 mm × 72.7 mm (2.9″ × 2.9″ × 2.9″)
Gewicht M58-mount with fan: ca. 550 g (1.2 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with GigE Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität GigE Vision V2.0, GenlCam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH250-25TC-M58S-NF Abmessung

HikRobot Flächenkamera MV-CH250-25TC-M58S-NF Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

10 GigE
Farbe/Mono

Farbe
Auflösung

25 MP
Auflösung (H x B)

5120 × 5120
Sensortyp

CMOS
Sensormodell

OnSemi PYTHON25K
Framerate

40 fps
