OPT
Light controller OPT-SPM2024-1
Manufacturer part number: OPT-SPM2024-1
- Channels
- 1
- Light voltage
- 12 up to 48 V
- Operating mode
- Strobe (Blitzbetrieb)
Price and availability on request
Request this item directly by email
Not sure which model fits?
One of our staff will review your application and recommend the right configuration.
Have your application reviewedTechnical data
| Manufacturer part number | OPT-SPM2024-1 |
|---|---|
| Channels | 1 |
| Compatible Light | 12–48 V |
| Input voltage | 12-48 V DC, 4.5 A |
| Output voltage | Vo = Vin − I × R (Vin Eingangsspannung, I Betriebsstrom der Leuchte, R ≈ 7.5 mΩ) |
| Lighting mode | Strobe (Blitzbetrieb) |
| Protection for reverse polarity connection | ja – schützt den Controller bei falsch angeschlossener Versorgung |
| External trigger | yes |
| Trigger polarities | steigende Flanke, fallende Flanke, positiv folgend, negativ folgend, zeitbegrenzt positiv, zeitbegrenzt negativ – Wahl am DIP-Schalter S1 |
| Trigger pulse width | 10 µs up to 1023 ms, Einstellung am DIP-Schalter S2 |
| Trigger level | Low 0–2 V, High 5–24 V |
| Trigger response frequency | ≤ 50 kHz |
| Trigger response time | ≤ 10 µs |
| Output current | max. 2 A Dauerstrom, max. 4 A transient (Eingangs- minus Ausgangs-Mittelstrom > 0.5 A einhalten) |
| Standby power consumption | ≤ 1 W |
| Operating temperature | Operation -5 °C up to 50 °C |
| Dimensions (mm³)(L×W×H) | 113.4 × 24.1 × 25.3 mm |
| Weight (kg) | 0.1 kg |
| Input port (Device Overview) | 4 offene Adern für Versorgung und Trigger: weiß Power+, braun Power−, grün Trigger+, gelb Trigger− |
| Light connector (Device Overview) | JST SMP-02V-B, 2-pin |
| Accessory type | Lichtcontroller |
| series | SPM Mini Strobe Controller |
| Trigger | steigende Flanke, fallende Flanke, positiv folgend, negativ folgend, zeitbegrenzt positiv, zeitbegrenzt negativ – Wahl am DIP-Schalter S1 |
| Response frequency | ≤ 50 kHz |
Data according to the manufacturer's documentation. The current manufacturer datasheet, quotation and order confirmation are authoritative. Errors and changes excepted.

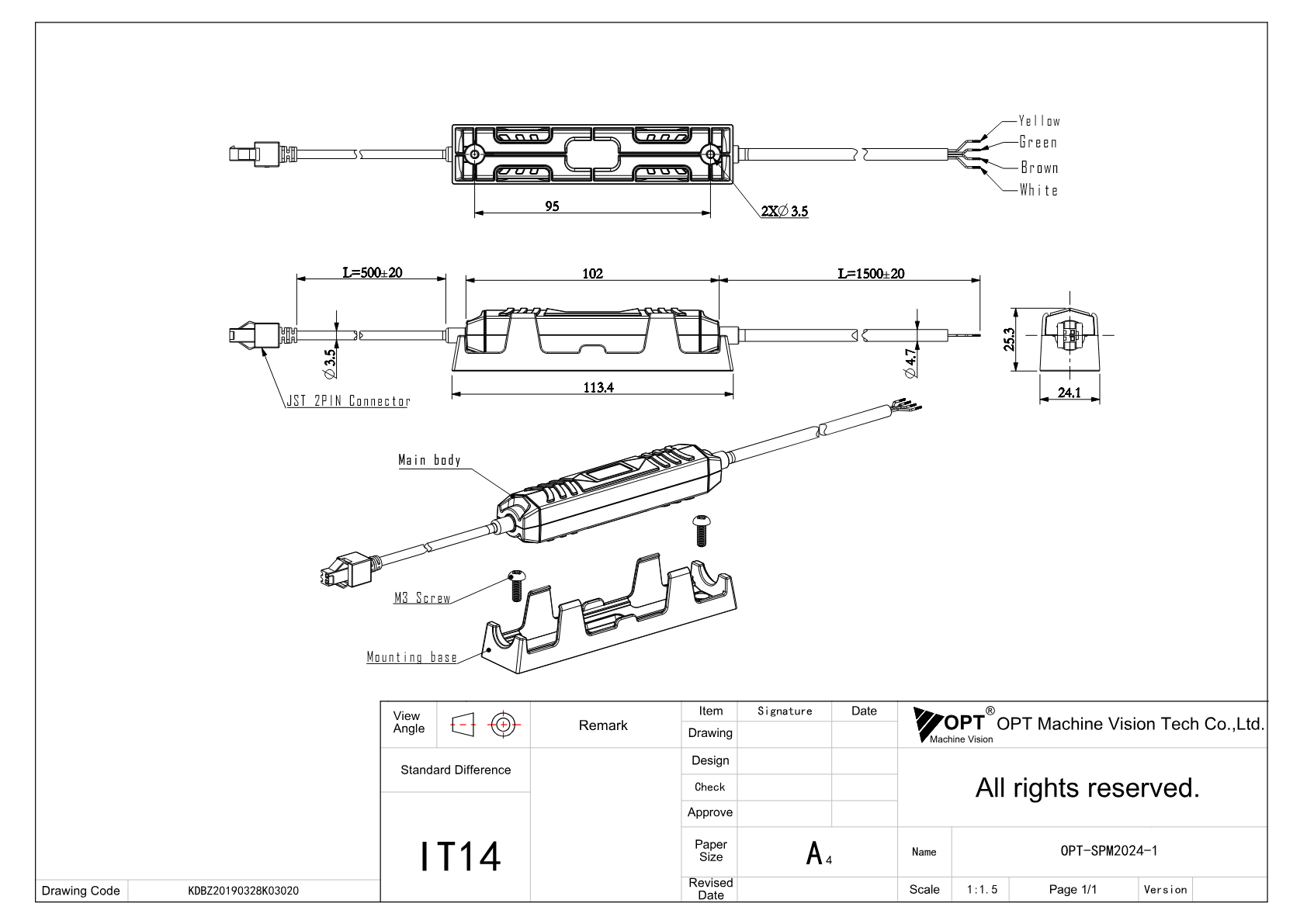

Dimensional drawing
Documents
- Download datasheet
Datasheet SPM Mini Strobe Controller (OPT)
Datasheet · EN · 2 MB
- Download
Maßzeichnung OPT-SPM2024-1 (OPT-SPM2024-1-V1.0, PDF)
Technical drawing · EN · 559 KB
- Download
3D-Modell OPT-SPM2024-1 (STEP)
Technical drawing · EN · 10 MB
- Download
Manual OPT-SPM2024-1 Light Source Controller Manual
Manual · EN · 383 KB
Accessories
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0.5 m + 0.5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0.5 m + 0.5 m)
Description

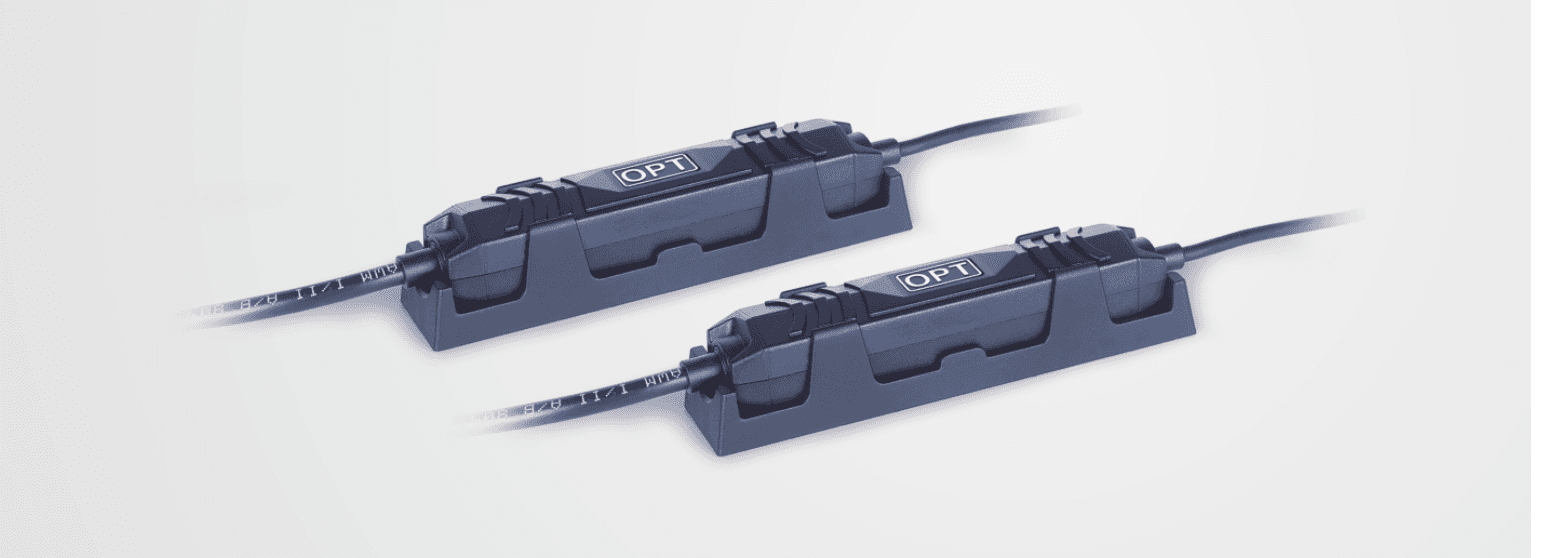

OPT-SPM2024-1 is OPT's smallest strobe controller: an inline module in the cable between supply and light that switches the light with 12 to 48 V DC in pure strobe mode (2 A continuous, 4 A transient). Trigger polarity and pulse width (10 µs to 1023 ms) are set at two DIP switches; supply and trigger come via four open leads, the light via a JST 2-pin connector.
OPT-SPM2024-1: 1 channel, 96 W per channel, total 96 W. dimensions 113.4 × 24.1 × 25.3 mm; weight 0.1 kg. In the download area you will find the OPT data sheet of the series, the manual, the dimensional drawing (PDF) and the 3D model (STEP). We are glad to advise you on matching controller, light and cable - just ask for price and delivery time.
