OPT
Lichtcontroller OPT-SPM2024-1
Hersteller-Artikelnummer: OPT-SPM2024-1
- Kanäle
- 1
- Leuchtenspannung
- 12 bis 48 V
- Betriebsart
- Strobe (Blitzbetrieb)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-SPM2024-1 |
|---|---|
| Kanäle | 1 |
| Leuchtenspannung | 12–48 V |
| Eingangsspannung | 12-48 V DC, 4,5 A |
| Ausgangsspannung | Vo = Vin − I × R (Vin Eingangsspannung, I Betriebsstrom der Leuchte, R ≈ 7,5 mΩ) |
| Betriebsart | Strobe (Blitzbetrieb) |
| Verpolungsschutz | ja – schützt den Controller bei falsch angeschlossener Versorgung |
| Externer Trigger | ja |
| Triggerpolaritäten | steigende Flanke, fallende Flanke, positiv folgend, negativ folgend, zeitbegrenzt positiv, zeitbegrenzt negativ – Wahl am DIP-Schalter S1 |
| Trigger-Pulsbreite | 10 µs bis 1023 ms, Einstellung am DIP-Schalter S2 |
| Triggerpegel | Low 0–2 V, High 5–24 V |
| Trigger-Frequenz | ≤ 50 kHz |
| Reaktionszeit | ≤ 10 µs |
| Ausgangsstrom | max. 2 A Dauerstrom, max. 4 A transient (Eingangs- minus Ausgangs-Mittelstrom > 0,5 A einhalten) |
| Leistungsaufnahme im Standby | ≤ 1 W |
| Betriebstemperatur | Betrieb -5 °C bis 50 °C |
| Abmessungen (L × B × H) | 113,4 × 24,1 × 25,3 mm |
| Gewicht | 0,1 kg |
| Eingang (Geräteübersicht) | 4 offene Adern für Versorgung und Trigger: weiß Power+, braun Power−, grün Trigger+, gelb Trigger− |
| Lichtanschluss (Geräteübersicht) | JST SMP-02V-B, 2-polig |
| Zubehörtyp | Lichtcontroller |
| Serie | SPM Mini Strobe Controller |
| Triggerung | steigende Flanke, fallende Flanke, positiv folgend, negativ folgend, zeitbegrenzt positiv, zeitbegrenzt negativ – Wahl am DIP-Schalter S1 |
| Reaktionsfrequenz | ≤ 50 kHz |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

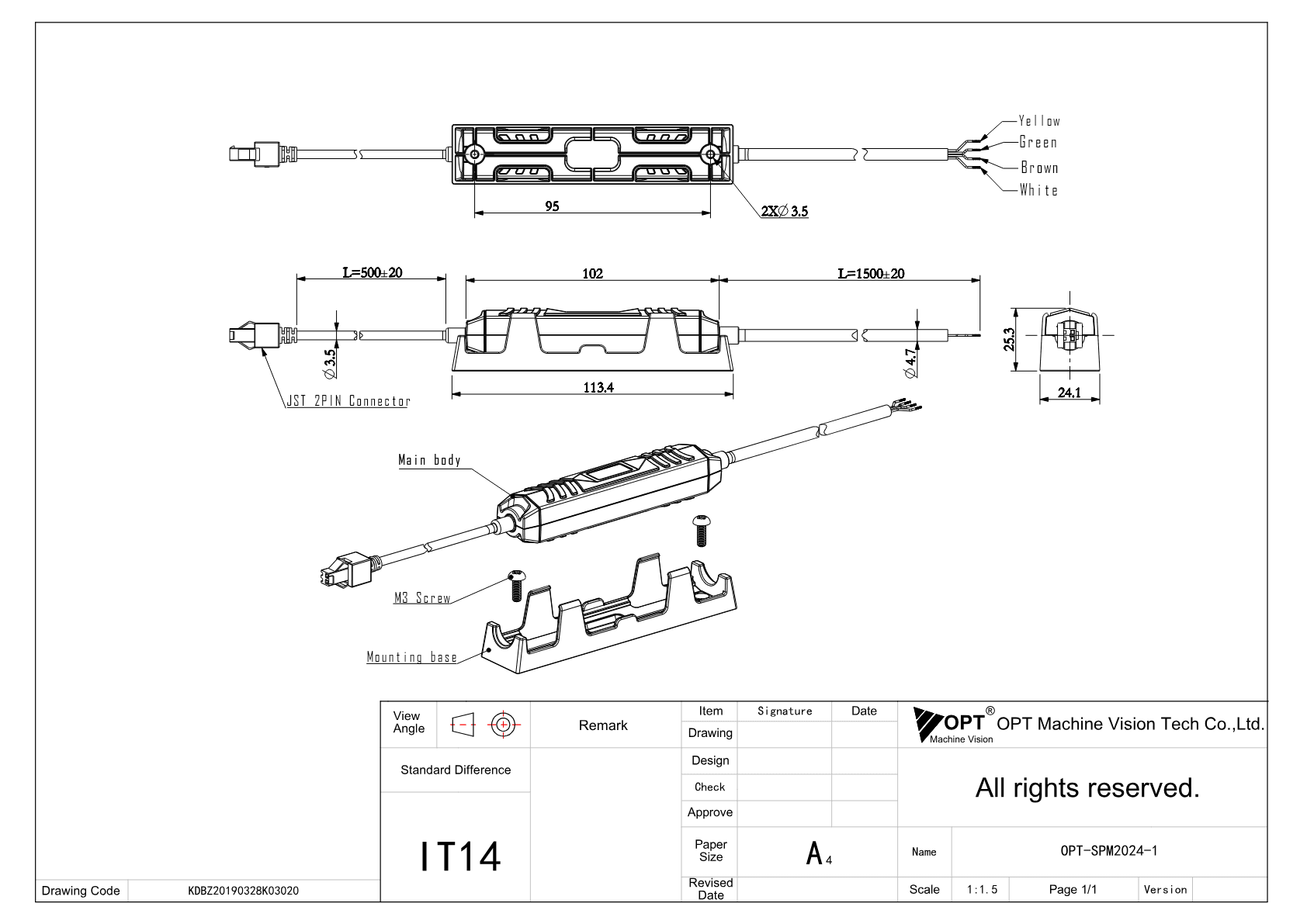

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt SPM Mini Strobe Controller (OPT)
Datenblatt · EN · 2 MB
- Herunterladen
Maßzeichnung OPT-SPM2024-1 (OPT-SPM2024-1-V1.0, PDF)
Technische Zeichnung · EN · 559 KB
- Herunterladen
3D-Modell OPT-SPM2024-1 (STEP)
Technische Zeichnung · EN · 10 MB
- Herunterladen
Handbuch OPT-SPM2024-1 Light Source Controller Manual
Handbuch · EN · 383 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-SPM2024-1 ist OPTs kleinster Blitzcontroller: ein Inline-Modul im Kabel zwischen Versorgung und Leuchte, das die Leuchte mit 12 bis 48 V DC im reinen Strobe-Betrieb schaltet (2 A Dauer, 4 A transient). Triggerpolarität und Pulsbreite (10 µs bis 1023 ms) werden an zwei DIP-Schaltern eingestellt; Versorgung und Trigger kommen über vier offene Adern, die Leuchte über einen JST-2-Pin-Stecker.
OPT-SPM2024-1: 1 Kanal, 96 W je Kanal, gesamt 96 W. Abmessungen 113,4 × 24,1 × 25,3 mm; Gewicht 0,1 kg. Im Downloadbereich finden Sie das OPT-Datenblatt der Serie, das Handbuch, die Maßzeichnung (PDF) und das 3D-Modell (STEP). Für die Abstimmung von Controller, Leuchte und Kabel beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
