Kabel und Zubehör entscheiden darüber, ob eine Bildverarbeitungsanlage dauerhaft zuverlässig läuft. Ein zu enger Biegeradius, ein Standardkabel in der Schleppkette oder eine überschrittene Leitungslänge erzeugen sporadische Bildfehler, die im Betrieb nur schwer zu finden sind.
Im Sortiment stehen 167 Artikel von HikRobot: Datenkabel für GigE, USB 3.0, CoaXPress und Camera Link, Ein- und Ausgangsleitungen, Netzteile und Halterungen, in Längen von 1 bis 60 Metern und in den Flexstufen Standard, Flex, Hochflex und SuperFlex. Auf Anfrage liefern wir selbstverständlich auch alle anderen bekannten Marken sowie Sonderkonfektionen.
Durchsucht Produktnamen, Artikelnummern und die vollständigen Produktbeschreibungen aller Artikel.

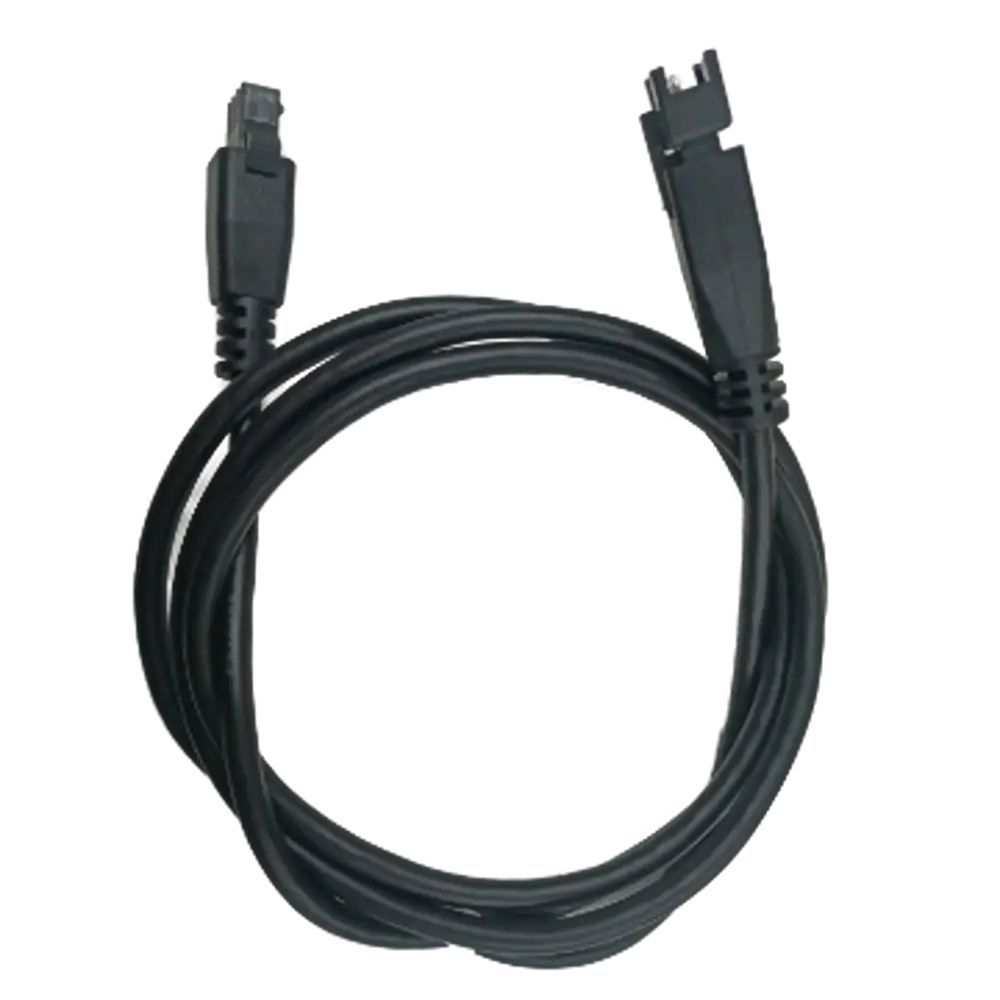

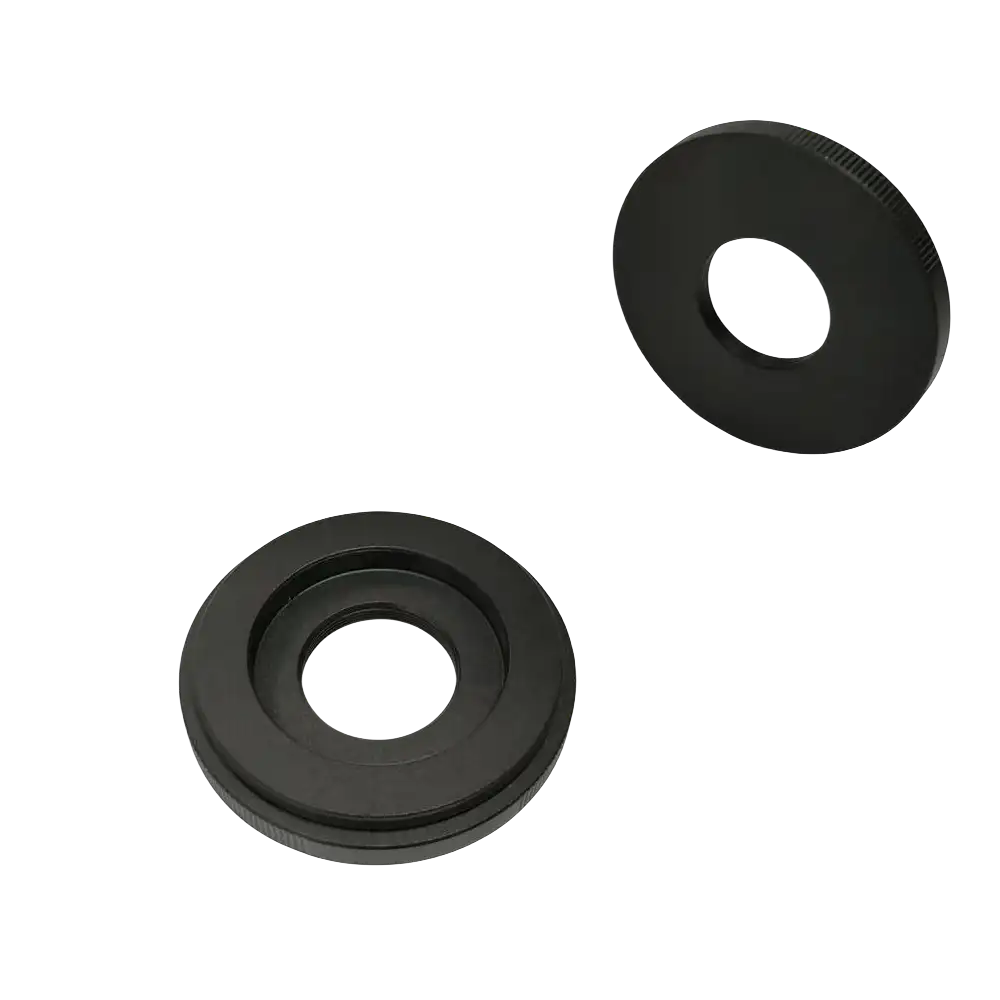

Produkte im Überblick
Zubehör und Kabel für industrielle Bildverarbeitung
Kabel und Zubehör sind in Vision-Anlagen eine häufige Ausfallursache. Ein Bruch in der Schleppkette, ein zu enger Biegeradius oder eine überschrittene Leitungslänge erzeugt sporadische Bildfehler, die im Betrieb schwer zu lokalisieren sind. Unser Sortiment umfasst 167 Artikel von HikRobot: Datenkabel, I/O-Leitungen, Netzanschlüsse und Netzteile.
Die Auswahl folgt vier Kriterien: Schnittstelle, Länge, mechanische Belastung und Steckerkonfektionierung an beiden Enden. Wer sie vorab klärt, vermeidet einen häufigen Fehler im Feld, nämlich ein einwandfreies Kabel am falschen Einbauort.
Kabeltypen: Standard, Flex, Hochflex und SuperFlex
Der Kabeltyp beschreibt, welche mechanische Bewegung Mantel und Adern dauerhaft aushalten. Im Sortiment finden Sie 79 Standardkabel, 45 Hochflexkabel, 16 SuperFlex-Kabel und 2 Flexkabel.
Standardkabel sind für feste Verlegung ausgelegt, also Kabelkanal, Schaltschrank, Maschinenrahmen. Sie vertragen die Biegung beim Verlegen, aber keine dauerhafte Wechselbiegung. In einer Schleppkette brechen zuerst die feinen Litzen der Signaladern. Der Ausfall zeigt sich als Bildabbruch, Übertragungsfehler auf der GigE-Strecke oder wegbrechendes Triggersignal, oft nur in bestimmten Kettenstellungen.

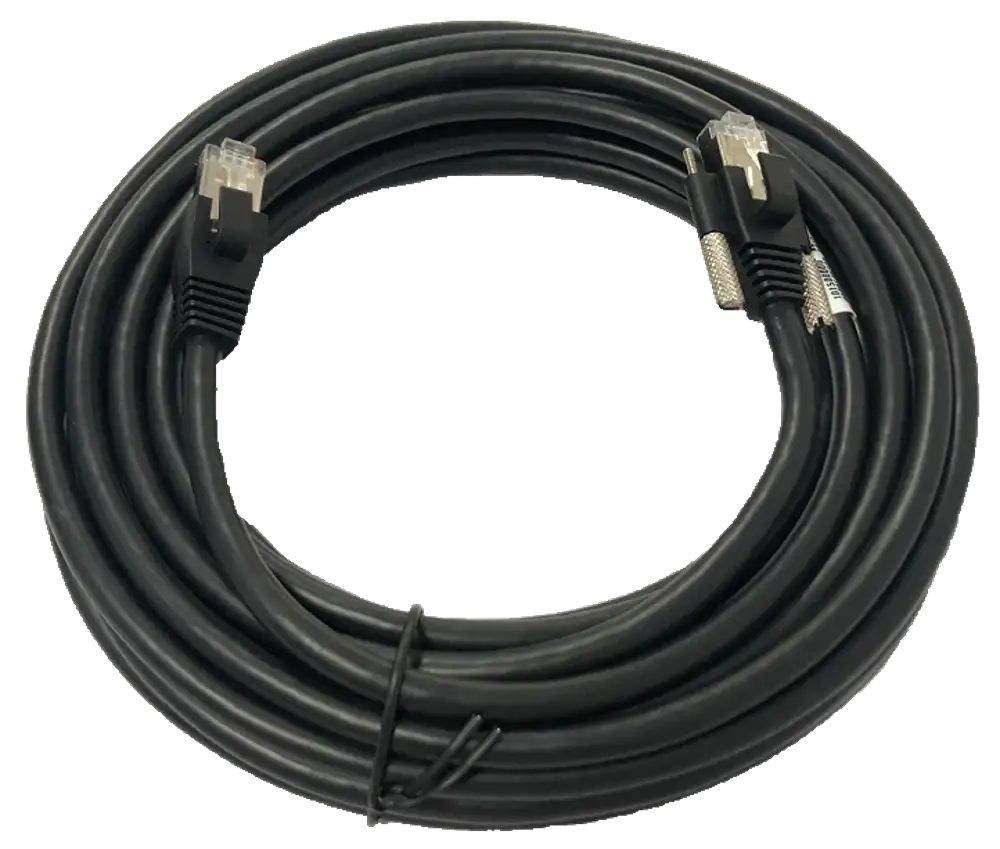

Hochflex und SuperFlex haben einen anderen Litzenaufbau, kürzere Schlaglängen und einen abriebfesteren Mantel. Sie sind für dauerhafte Bewegung in Schleppketten, an Portalachsen, Robotern und Linearachsen vorgesehen. Regel für die Praxis: Sobald sich Kamera oder Beleuchtung im Betrieb bewegt, gehört dort Hochflex oder SuperFlex hin, unabhängig davon, wie langsam die Achse fährt. SuperFlex ist die höchste Flexstufe im Sortiment, vorgesehen für enge Kettenradien und hohe Zyklenzahlen. Wird das Kabel zusätzlich verdreht, etwa an einer Roboterhand, prüfen Sie die Herstellerangabe zur zulässigen Torsion.
Biegeradius als Auslegungsgröße
Der Biegeradius ist der kleinste Radius, den ein Kabel im eingebauten Zustand annehmen darf. Er wird als Vielfaches des Außendurchmessers angegeben. Unterschreiten Sie ihn, verformt sich der Schirmaufbau, die Impedanz ändert sich und die Übertragung wird störanfällig, lange bevor das Kabel sichtbar bricht.
Rechnen Sie mit zwei Werten: dem Radius für feste Verlegung und dem größeren Wert für bewegte Verlegung. In der Schleppkette gilt der bewegte Wert, der Kettenradius muss darüber liegen. Legen Sie das Kabel ohne Zugspannung und ohne Verdrillung ein, die Zugentlastung gehört an beide Kettenenden, nicht auf den Stecker.
Längenbegrenzung je Schnittstelle
Jede Schnittstelle hat eine physikalische Reichweite. Sie erklärt viele Aufbauten, die auf dem Labortisch laufen und in der Maschine nicht mehr.
| Schnittstelle | Maximale Länge | Typischer Stecker | Artikel im Sortiment |
|---|---|---|---|

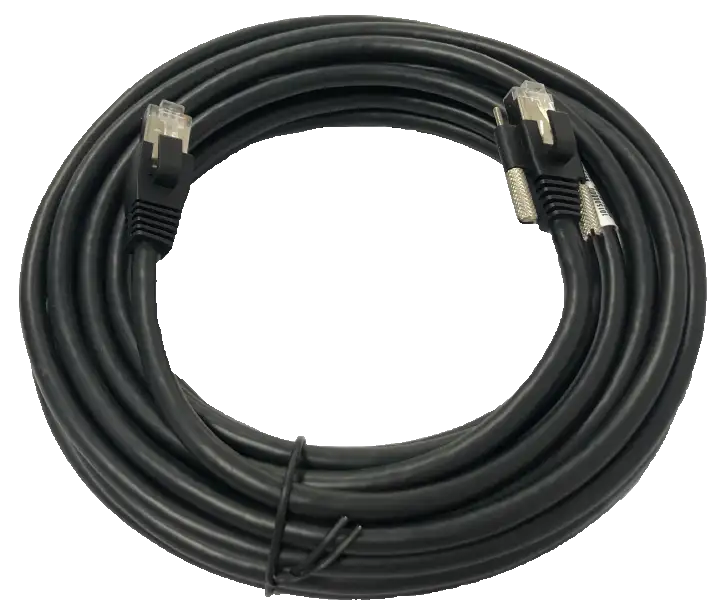

| GigE Vision | bis 100 m | RJ45 mit Verriegelung | 25 |

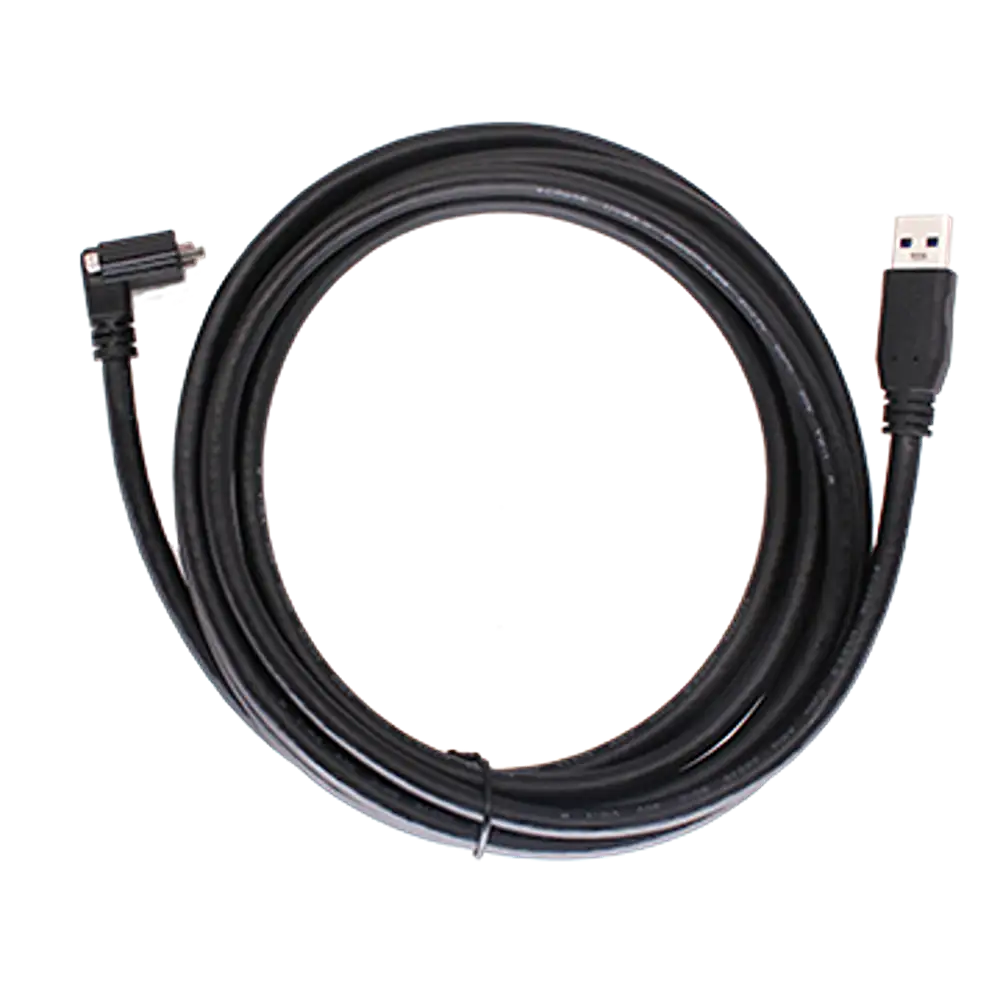

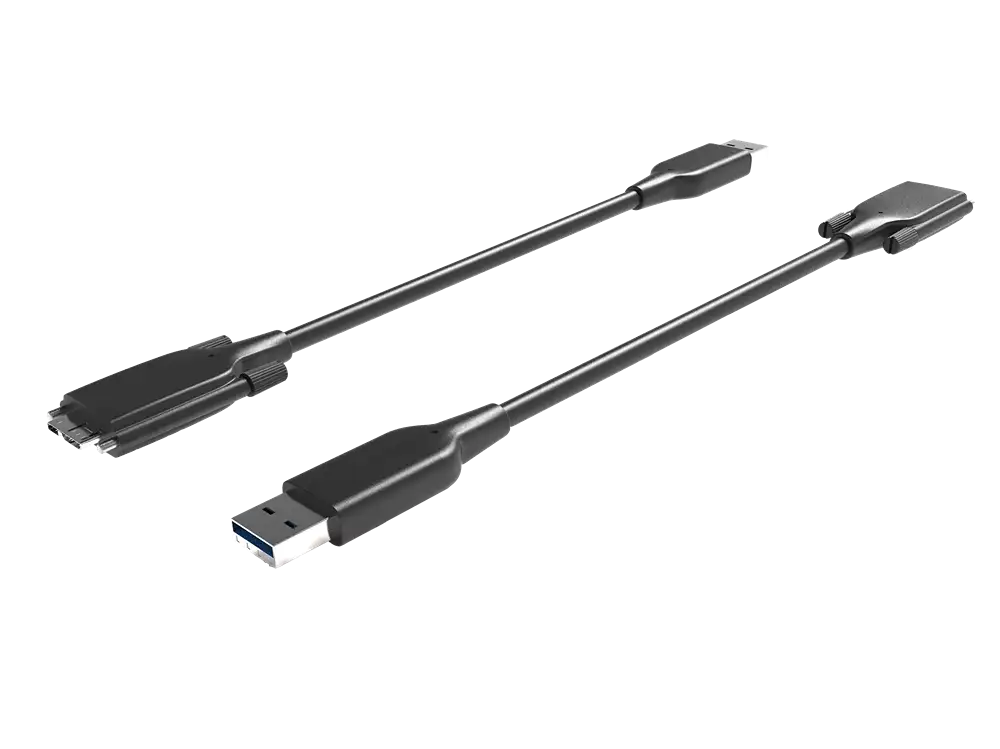

| USB 3.0 | rund 5 m | Micro-B mit Schraube auf USB-A | 15 |

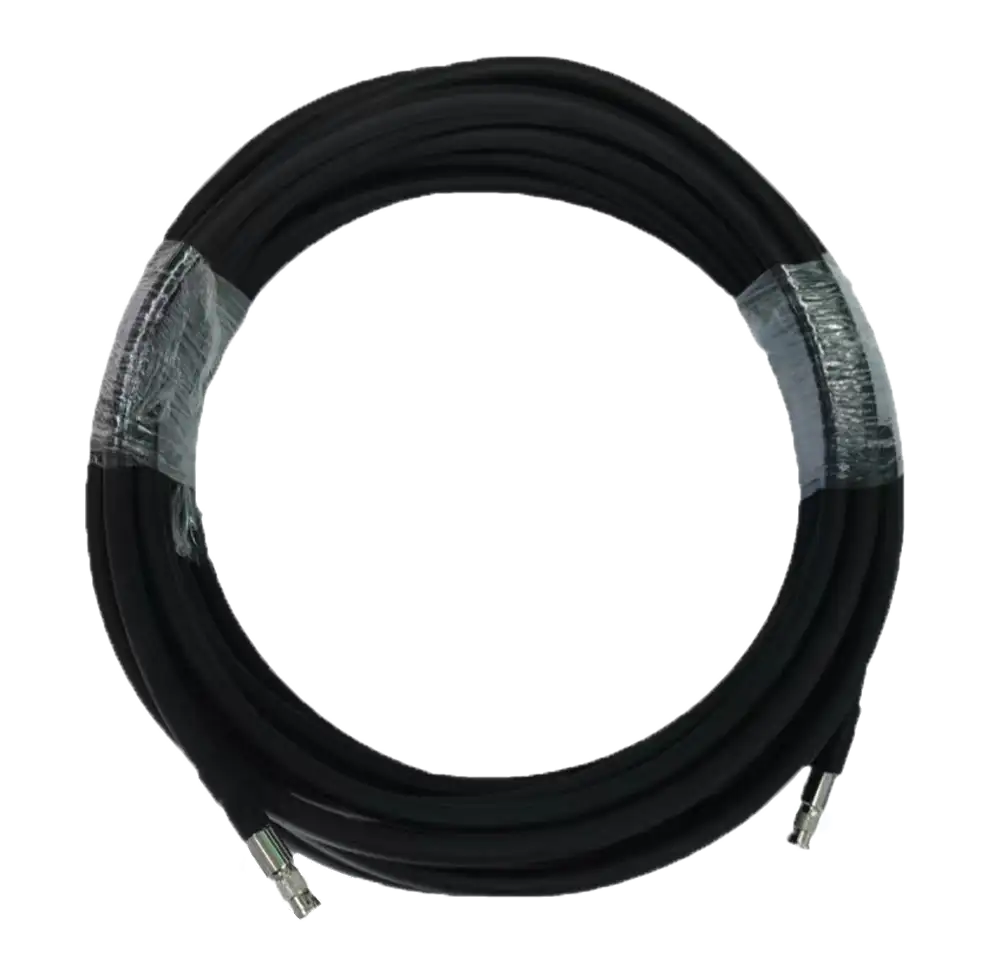

| CoaXPress 6 | bis 40 m | DIN 1.0/2.3, HD-BNC, BNC | 14 |

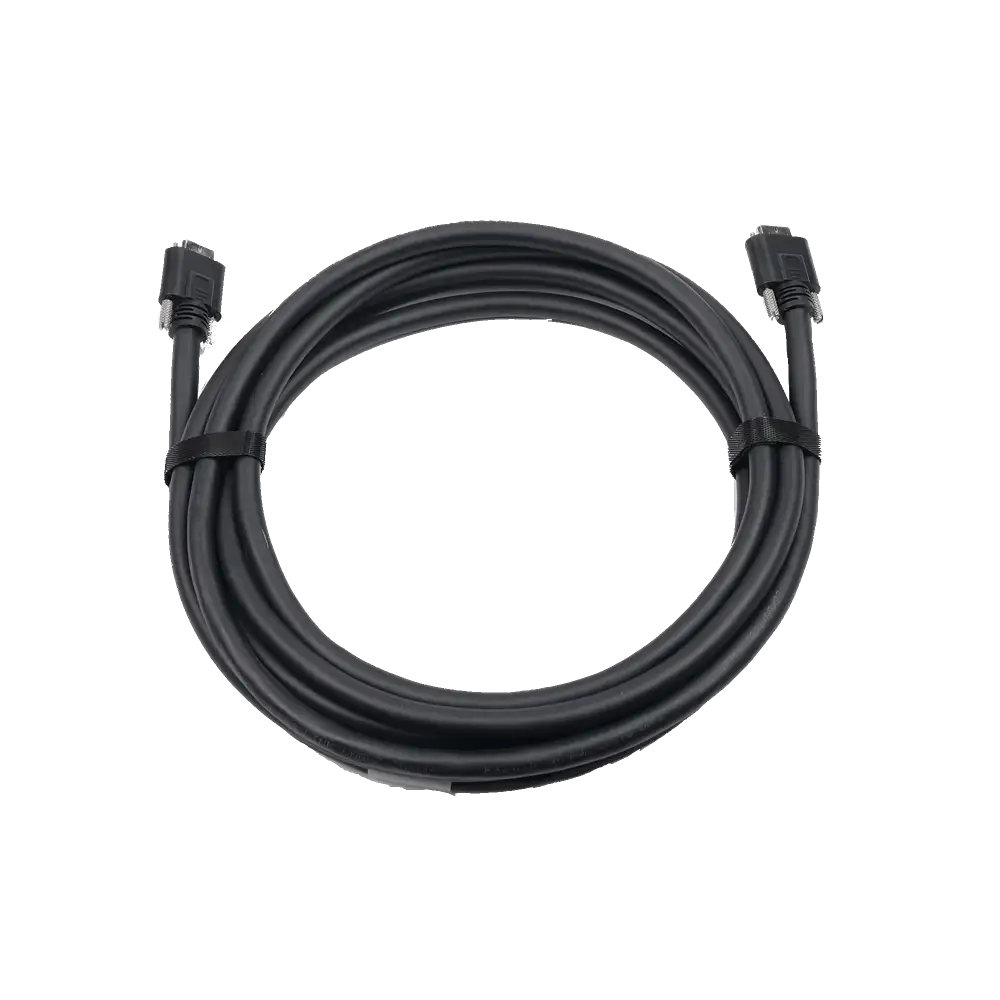

| Camera Link | bis 10 m | SDR26, MDR26 | 11 |
| I/O 6-Pin P7 | nach Bedarf | P7 6-pin auf offenes Ende | 25 |
| Netzanschluss AC | nach Bedarf | Netzstecker auf Geräteanschluss | 11 |
Zwei Konsequenzen folgen daraus. Erstens: USB 3.0 ist eine Schnittstelle für kurze Wege, etwa Kamera zu Industrie-PC in unmittelbarer Maschinennähe. Liegt der Rechner 12 m entfernt, ist USB 3.0 keine Option, sondern ein Fehler in der Konzeptphase. Zweitens: GigE ist bei Distanzen über 10 m meist die einfachste Wahl, weil 100 m fast jede Maschinengeometrie abdecken. Für höhere Datenraten führen wir 10GigE-Leitungen, für lange Strecken und elektrisch stark gestörte Umgebungen Glasfaser mit LC-Steckern. Glasfaser überträgt ohne elektrische Verbindung, Ausgleichsströme sind dort ausgeschlossen.
Ein Rechenbeispiel: Kamera am Portal, 3 m bis zur Schleppkette, 4 m Kettenweg, 2 m im Kabelkanal, 1,5 m im Schaltschrank. Summe 10,5 m, gewählte Konfektionslänge 15 m mit Reserve für Nachverlegung. Diese Länge schließt USB 3.0 aus und führt zu GigE oder CoaXPress. Im Sortiment sind 15-m-Varianten elfmal vertreten, Längen bis 60 m sind verfügbar.
Steckerbilder und offen konfektionierte Enden

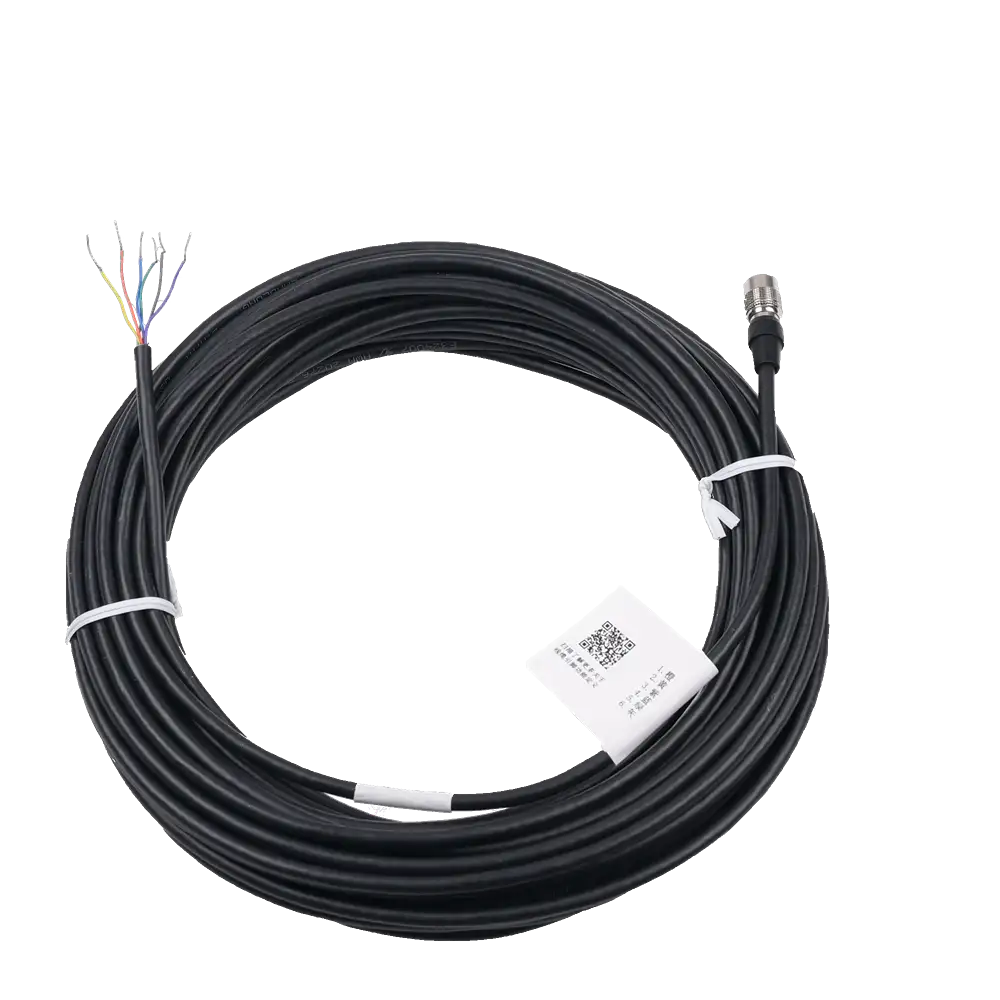

Konfektioniert bedeutet: Das Kabel ist ab Werk mit Stecker versehen. Offen konfektioniert bedeutet, dass ein Ende ohne Stecker geliefert wird, die Adern sind abgesetzt und beschriftet. 37 Artikel haben ein solches Ende. Sie werden im Schaltschrank auf Reihenklemmen oder SPS-Eingänge geklemmt, der Standardweg für Triggersignale, Blitzsteuerung und Statusausgänge über die 6-polige P7-Schnittstelle.
| Länge | Anzahl Artikel | Typischer Einsatz |
|---|---|---|
| 1 m | 11 | Schaltschrank, Kamera zu Frame Grabber |
| 3 m | 31 | kompakte Zellen, Kamera zu Schaltschrank |
| 5 m | 40 | Standardweg in der Maschine, Obergrenze für USB 3.0 |
| 7 m | 13 | Portalachsen, mittlere Anlagen |
| 10 m | 19 | Obergrenze Camera Link, größere Zellen |
| 15 m | 11 | Kamera abgesetzt vom Schaltschrank |
Auf der Steckerseite A dominieren RJ45 mit Verriegelung mit 25 Artikeln, DIN 1.0/2.3 mit 14 Artikeln für CoaXPress sowie Micro-B mit Schraubsicherung mit 11 Artikeln für USB 3.0. Auf der Seite B stehen 37 offene Enden, 31 RJ45, 15 USB-A, 9 HD-BNC, 6 BNC und 5 DIN 1.0/2.3. Dazu kommen Sonderausführungen mit DB9, einem neunpoligen D-Sub-Steckverbinder, und TJC8x7-Rundsteckern. Verriegelungen sind kein Detail: Ein USB-Stecker ohne Schraube löst sich unter Vibration, ein RJ45 ohne Verriegelung ebenso.
Stromversorgung und Netzteile

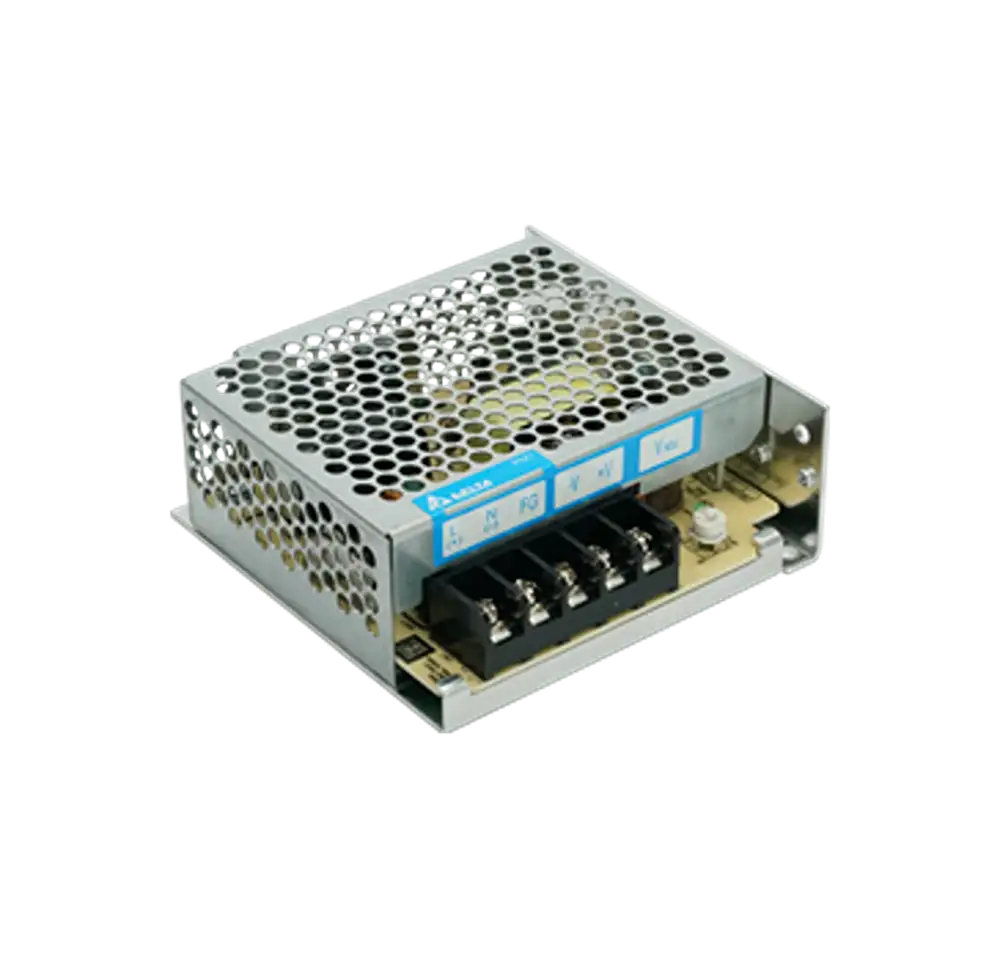

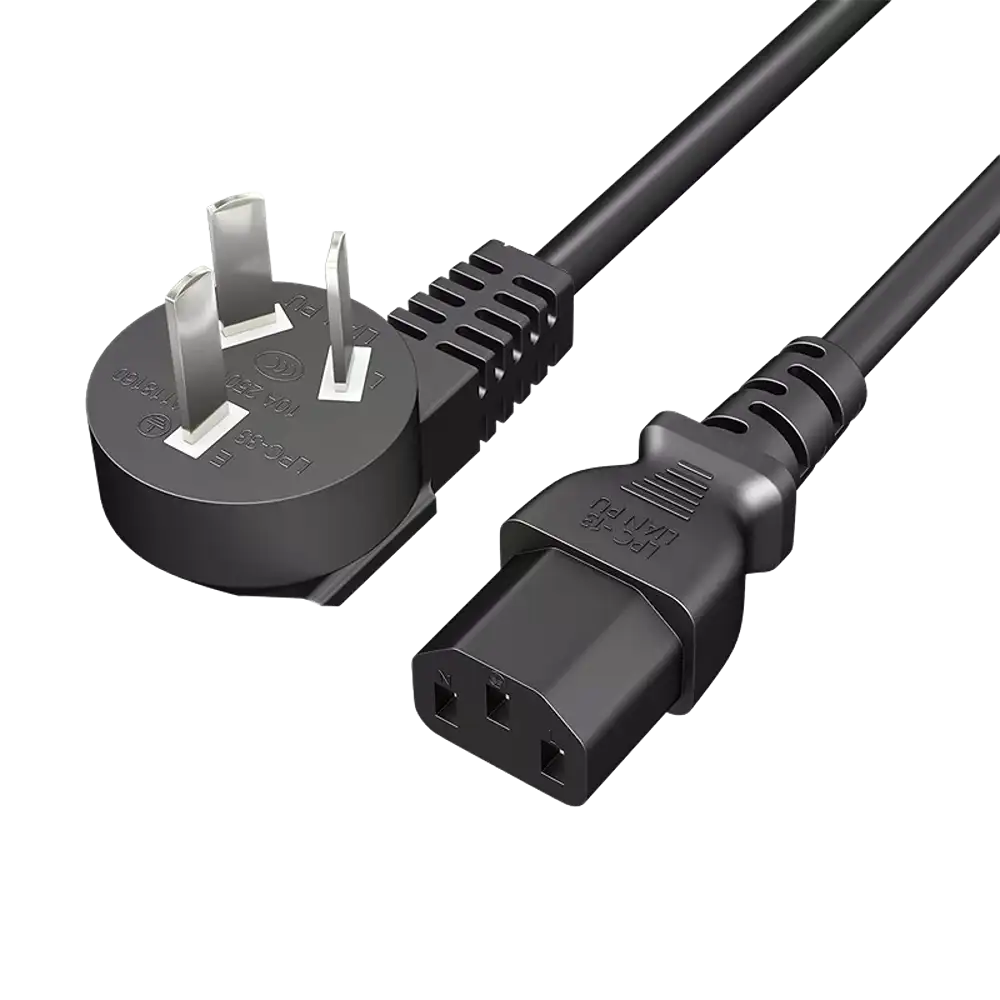

11 Artikel entfallen auf Netzanschlüsse AC, dazu kommen Netzteile für Kameras und Beleuchtungen. Sichern Sie Kamera und Beleuchtungssteuerung getrennt ab, damit ein Blitzcontroller die Kameraversorgung nicht einbrechen lässt. Führen Sie Leistungs- und Datenleitungen nicht parallel im selben Kanal. Die Schirme der Datenleitungen liegen über die Stecker beidseitig auf. Bestehen Potenzialunterschiede zwischen Maschinenteilen, gehört ein Potenzialausgleichsleiter parallel zur Datenleitung, sonst fließt der Ausgleichsstrom über den Kabelschirm. Bei Power over Ethernet, also Speisung über das Datenkabel, entfällt die separate Versorgungsleitung, dafür gehört die Leistungsreserve des Switches in die Auslegung.
Passendes Zubehör finden Sie in den Nachbarkategorien: Flächenkameras, Zeilenkameras, Objektive, Beleuchtungen, Frame Grabber, Code-Scanner, Smart-Kameras und Vision-Kameras und Sensoren. Das vollständige Zubehör- und Kabelsortiment ist nach Schnittstelle, Länge und Kabeltyp filterbar.
Häufige Fragen zu Zubehör und Kabel
Wann brauche ich Hochflex statt Standardkabel?
Sobald das Kabel im Betrieb dauerhaft bewegt wird, also in Schleppketten, an Linear- und Portalachsen oder an Robotern. Standardkabel sind für feste Verlegung ausgelegt und brechen dort zuerst an den Signaladern. Bei engen Kettenradien und hohen Zyklenzahlen wählen Sie SuperFlex. Im Sortiment stehen 45 Hochflex- und 16 SuperFlex-Kabel zur Verfügung.
Wie lang darf ein USB-3.0-Kamerakabel sein?
Rund 5 m. Darüber hinaus ist die Signalqualität nicht mehr zuverlässig, es kommt zu Bildabbrüchen und Verbindungsverlusten. Ist die Strecke länger, planen Sie GigE mit bis zu 100 m ein.
Welche maximalen Längen gelten für CoaXPress und Camera Link?
CoaXPress 6 überträgt bis 40 m, Camera Link bis 10 m. Camera Link hat damit die kürzeste Reichweite unter den Grabber-Anbindungen. Im Sortiment sind 14 CoaXPress-6-Kabel und 11 Camera Link-Kabel gelistet.
Was bedeutet offen konfektioniert?
Ein Kabelende wird ohne Stecker geliefert, die Adern sind abgesetzt und für die Klemmung vorbereitet. Diese Enden werden im Schaltschrank auf Reihenklemmen oder SPS-Baugruppen aufgelegt, typischerweise bei I/O-Leitungen mit 6-poligem P7-Stecker. 37 Artikel im Sortiment haben ein solches Ende.
Worauf muss ich beim Biegeradius achten?
Liegt das Kabel in einer Schleppkette, gilt der Wert für bewegte Verlegung, und der Kettenradius muss darüber liegen. Legen Sie das Kabel zugspannungsfrei und ohne Verdrillung ein, die Zugentlastung setzen Sie an den Kettenenden, nicht am Stecker.
Liefern Sie auch Marken außerhalb Ihres Sortiments?
Ja. Im Shop ist unser Standardsortiment gelistet, aktuell 167 Kabel und Zubehörartikel von HikRobot. Auf Anfrage liefern wir auch Produkte anderer Hersteller sowie Sonderausführungen, etwa abweichende Konfektionslängen oder spezielle Steckerkombinationen.
