OPT-MHK40/4.2-0.10X M72 Objektiv
Hersteller-Artikelnummer: OPT-MHK40/4.2-0.10X
Serie: Hawk-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k / 16k bei 3,5 µm/7 µm µm
- Bildkreis
- Ø58 mm
- Abbildungsmaßstab
- 0,04 – 0,18 ×
- Brennweite
- 40 mm
- Arbeitsabstand
- 217,5 – 996,9 mm
- Anschluss
- M72
- Blende
- F4.2 - F22
- Verzeichnung
- 0,87 % | 0,85 % | 0,82 %
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-MHK40/4.2-0.10X |
|---|---|
| Zeilenauflösung | 16k (3,5 µm) | 8k (7 µm) |
| Brennweite | 40 mm |
| Arbeitsabstand | 217,5 – 996,9 mm |
| Blende | F4,2 – F22 |
| Abbildungsmaßstab | 0,04 – 0,18 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø58 mm |
| Verzeichnung | 0,87 % | 0,85 % | 0,82 % |
| Auflagemaß | 12 mm |
| Objekt-Bild-Abstand | 1121,6 mm | 522,7 mm | 347,7 mm |
| Anschluss | M72 |
| Filtergewinde | M72×0,75-6H |
| Objektivbauart | Zeilenkameraobjektiv |
| Auflösungsvermögen | 3,5 µm |
| Gewicht | 1,00 kg |
| Abmessungen | 78 × 119 |
| Betriebstemperatur | -20 °C – +60 °C |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

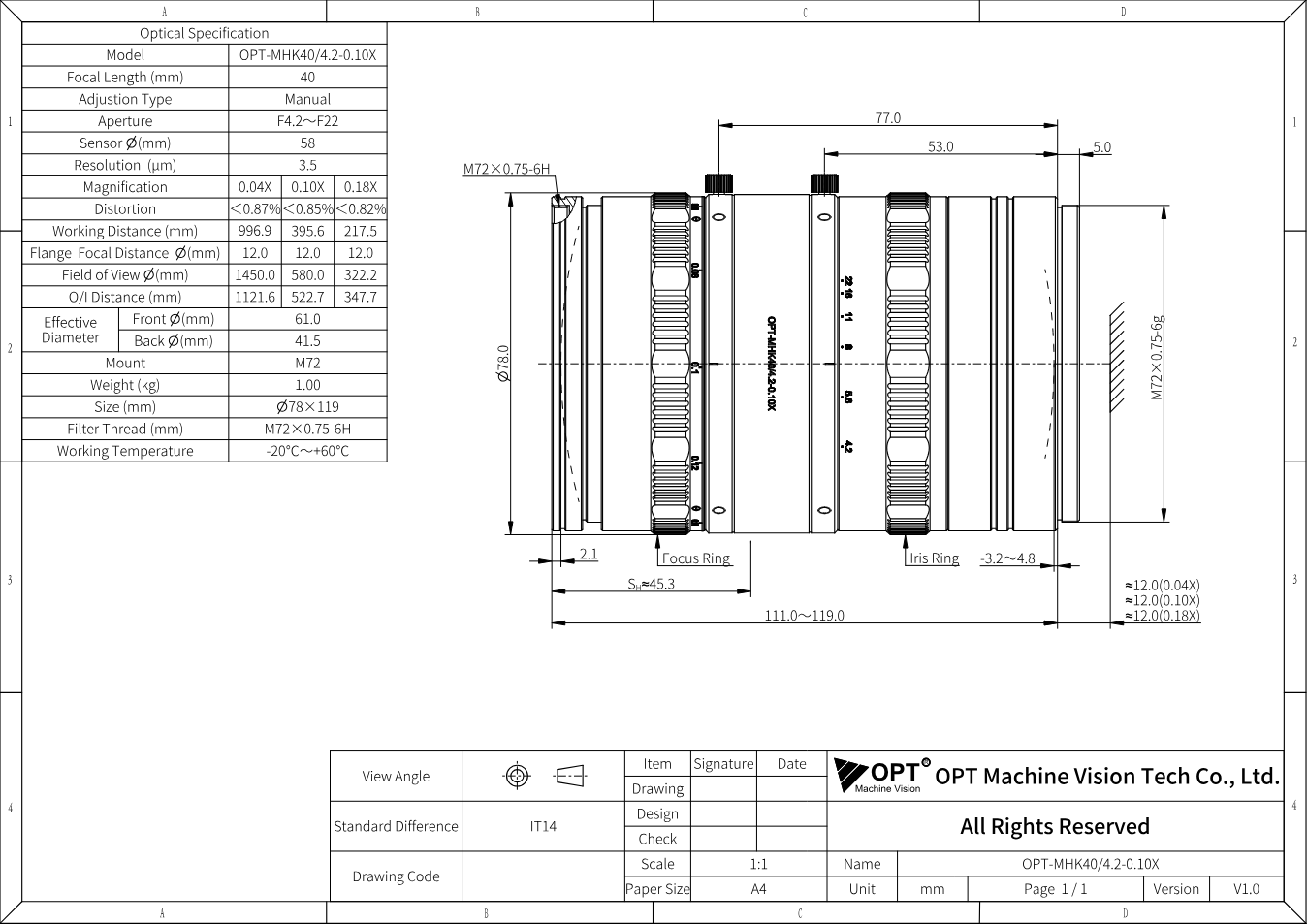

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-MHK40/4.2-0.10X (PDF)
Datenblatt · EN · 204 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-MHK40/4.2-0.10X
Datenblatt · EN · 3893 KB
- Datenblatt herunterladen
Hawk-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 1576 KB
- Herunterladen
3D-Modell OPT-MHK40/4.2-0.10X (STEP)
Technische Zeichnung · EN · 6798 KB
Beschreibung
Mit Brennweite 40 mm, Blende F4,2 - F22, Bildkreis Ø58 mm gehört OPT-MHK40/4.2-0.10X zur Serie „Hawk-Zeilenobjektive“ von OPT Machine Vision. Außerdem: Arbeitsabstand 217,5 - 996,9 mm, M72.
Die Hawk-Serie deckt mit Ø63 mm Bildkreis (bis Ø126 mm beim VHK116/8.6-2.0X) Zeilenkameras mit 16k/3,5 µm, 12k/5 µm und 8k/7 µm ab. Abbildungsmaßstäbe von 0,02 bis 2,1×, Verzeichnung bis hinunter zu 0,005 % und eine gleichmäßige Ausleuchtung ohne Randabfall. Sie ist für hochauflösende Zeilenkameras in Display-, Folien- und Batterieinspektion gedacht.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
