OPT-VHK98/3.9-0.23X V58 Objektiv
Hersteller-Artikelnummer: OPT-VHK98/3.9-0.23X
Serie: Hawk-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k / 12k / 16k bei 3,5 µm/5 µm/7 µm µm
- Bildkreis
- Ø63 mm
- Abbildungsmaßstab
- 0,21 – 0,26 ×
- Brennweite
- 98,7 mm
- Arbeitsabstand
- 407,6 – 497,9 mm
- Anschluss
- V58 (V-Mount)
- Blende
- F3.9 - F32
- Verzeichnung
- 0,2 % | 0,04 % | 0,15 %
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VHK98/3.9-0.23X |
|---|---|
| Zeilenauflösung | 16k (3,5 µm) | 12k (5 µm) | 8k (7 µm) |
| Brennweite | 98,7 mm |
| Arbeitsabstand | 407,6 – 497,9 mm |
| Blende | F3,9 – F32 |
| Abbildungsmaßstab | 0,21 – 0,26 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø63 mm |
| Verzeichnung | 0,2 % | 0,04 % | 0,15 % |
| Auflagemaß | 93 mm |
| Objekt-Bild-Abstand | 648,8 mm | 609,8 mm | 563,5 mm |
| Anschluss | V58 |
| Filtergewinde | M58×0,75-6H |
| Objektivbauart | Zeilenkameraobjektiv |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

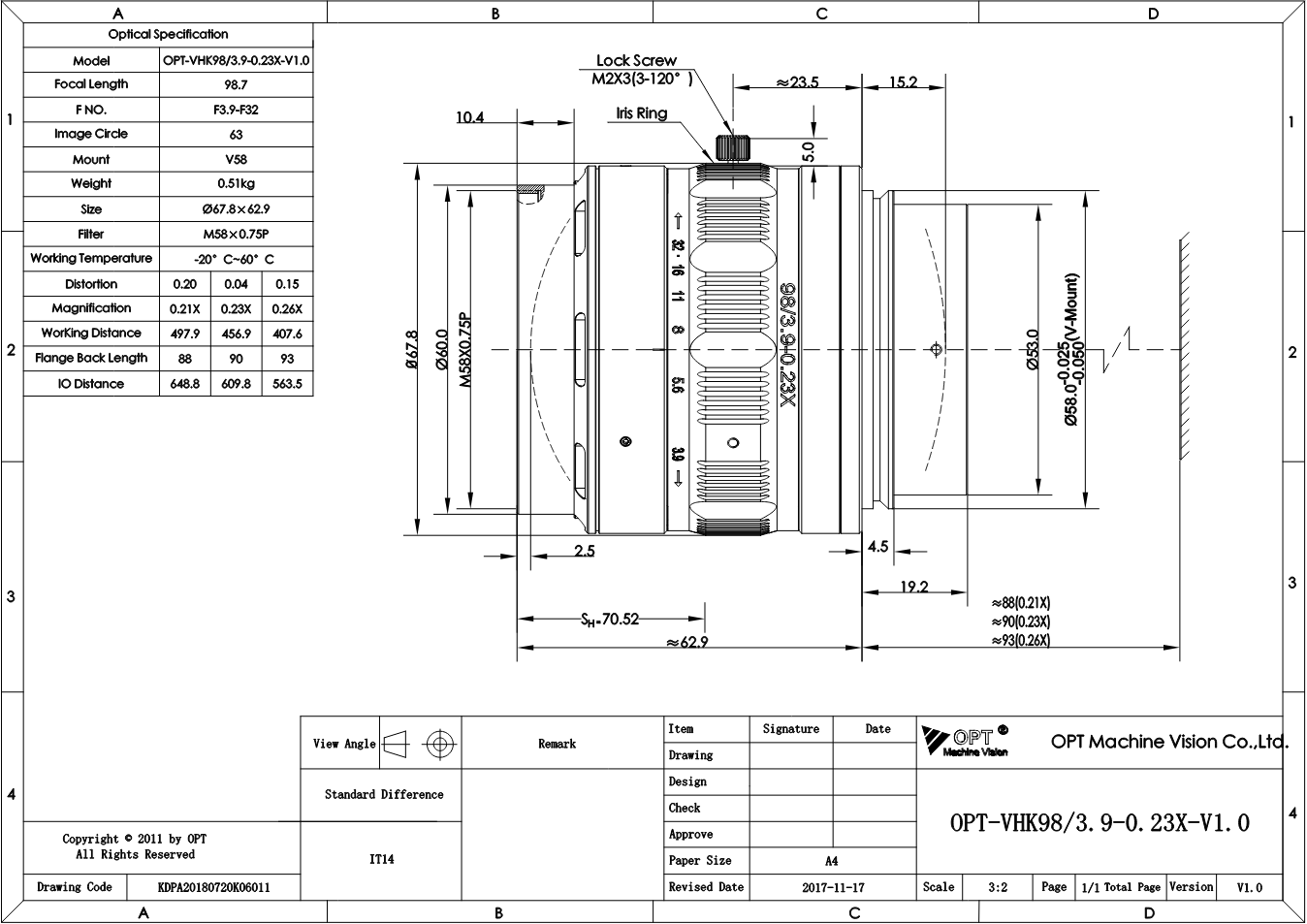

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VHK98/3.9-0.23X (PDF)
Datenblatt · EN · 255 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VHK98/3.9-0.23X
Datenblatt · EN · 298 KB
- Datenblatt herunterladen
Hawk-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 1576 KB
- Herunterladen
3D-Modell OPT-VHK98/3.9-0.23X (STEP)
Technische Zeichnung · EN · 2068 KB
Beschreibung
Mit Brennweite 98,7 mm, Blende F3,9 - F32, Bildkreis Ø63 mm gehört OPT-VHK98/3.9-0.23X zur Serie „Hawk-Zeilenobjektive“ von OPT Machine Vision. Dazu kommen Arbeitsabstand 407,6 - 497,9 mm, V58.
Die Hawk-Serie deckt mit Ø63 mm Bildkreis (bis Ø126 mm beim VHK116/8.6-2.0X) Zeilenkameras mit 16k/3,5 µm, 12k/5 µm und 8k/7 µm ab. Abbildungsmaßstäbe von 0,02 bis 2,1×, Verzeichnung bis hinunter zu 0,005 % und eine gleichmäßige Ausleuchtung ohne Randabfall. Sie ist für hochauflösende Zeilenkameras in Display-, Folien- und Batterieinspektion gedacht.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
