OPT-VHK120/5.8-1.0X V58 Objektiv
Hersteller-Artikelnummer: OPT-VHK120/5.8-1.0X
Serie: Hawk-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k / 12k / 16k bei 3,5 µm/5 µm/7 µm µm
- Bildkreis
- Ø63 mm
- Abbildungsmaßstab
- 0,97 – 1,04 ×
- Brennweite
- 120 mm
- Arbeitsabstand
- 164 – 172 mm
- Anschluss
- V58 (V-Mount)
- Blende
- F5.8 - F45
- Verzeichnung
- 0,07 % | 0,01 % | 0,10 %
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VHK120/5.8-1.0X |
|---|---|
| Zeilenauflösung | 16k (3,5 µm) | 12k (5 µm) | 8k (7 µm) |
| Brennweite | 120 mm |
| Arbeitsabstand | 164,0 – 172,0 mm |
| Blende | F5,8 – F45 |
| Abbildungsmaßstab | 0,97 – 1,04 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø63 mm |
| Verzeichnung | 0,07 % | 0,01 % | 0,10 % |
| Auflagemaß | 180,4 mm |
| Objekt-Bild-Abstand | 407,3 mm | 407,2 mm | 407,3 mm |
| Anschluss | V58 |
| Filtergewinde | M58×0,75-6H |
| Objektivbauart | Zeilenkameraobjektiv |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

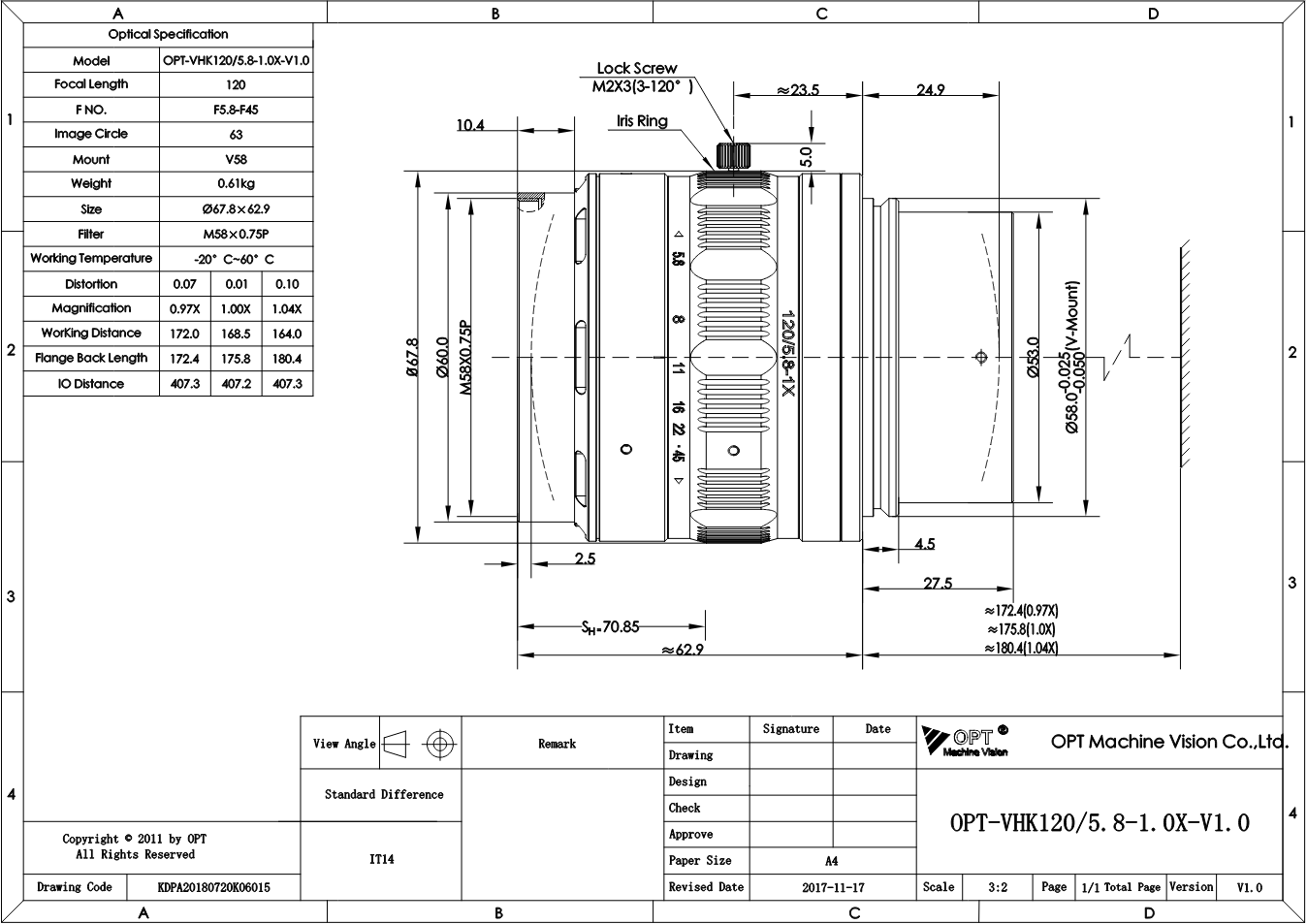

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VHK120/5.8-1.0X (PDF)
Datenblatt · EN · 243 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VHK120/5.8-1.0X
Datenblatt · EN · 287 KB
- Datenblatt herunterladen
Hawk-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 2 MB
- Herunterladen
3D-Modell OPT-VHK120/5.8-1.0X (STEP)
Technische Zeichnung · EN · 3 MB
Beschreibung
OPT-VHK120/5.8-1.0X, ein Zeilenkameraobjektiv der Serie „Hawk-Zeilenobjektive“ von OPT, bringt Brennweite 120 mm, Blende F5,8 - F45, Bildkreis Ø63 mm mit. Dazu kommen Arbeitsabstand 164,0 - 172,0 mm, V58.
Die Hawk-Serie deckt mit Ø63 mm Bildkreis (bis Ø126 mm beim VHK116/8.6-2.0X) Zeilenkameras mit 16k/3,5 µm, 12k/5 µm und 8k/7 µm ab. Abbildungsmaßstäbe von 0,02 bis 2,1×, Verzeichnung bis hinunter zu 0,005 % und eine gleichmäßige Ausleuchtung ohne Randabfall. Sie ist für hochauflösende Zeilenkameras in Display-, Folien- und Batterieinspektion gedacht.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
