OPT-VHK116/4.3-0.5X V58 Objektiv
Hersteller-Artikelnummer: OPT-VHK116/4.3-0.5X
Serie: Hawk-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k / 12k / 16k bei 3,5 µm/5 µm/7 µm µm
- Bildkreis
- Ø63 mm
- Abbildungsmaßstab
- 0,475 – 0,53 ×
- Brennweite
- 116 mm
- Arbeitsabstand
- 264,5 – 289,5 mm
- Anschluss
- V58 (V-Mount)
- Blende
- F4.3 - F32
- Verzeichnung
- 0,07 % | 0,005 % | 0,1 %
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VHK116/4.3-0.5X |
|---|---|
| Zeilenauflösung | 16k (3,5 µm) | 12k (5 µm) | 8k (7 µm) |
| Brennweite | 116 mm |
| Arbeitsabstand | 264,5 – 289,5 mm |
| Blende | F4,3 – F32 |
| Abbildungsmaßstab | 0,475 – 0,53 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø63 mm |
| Verzeichnung | 0,07 % | 0,005 % | 0,1 % |
| Auflagemaß | 128,1 mm |
| Objekt-Bild-Abstand | 474,2 mm | 465,0 mm | 455,5 mm |
| Anschluss | V58 |
| Filtergewinde | M58×0,75-6H |
| Objektivbauart | Zeilenkameraobjektiv |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

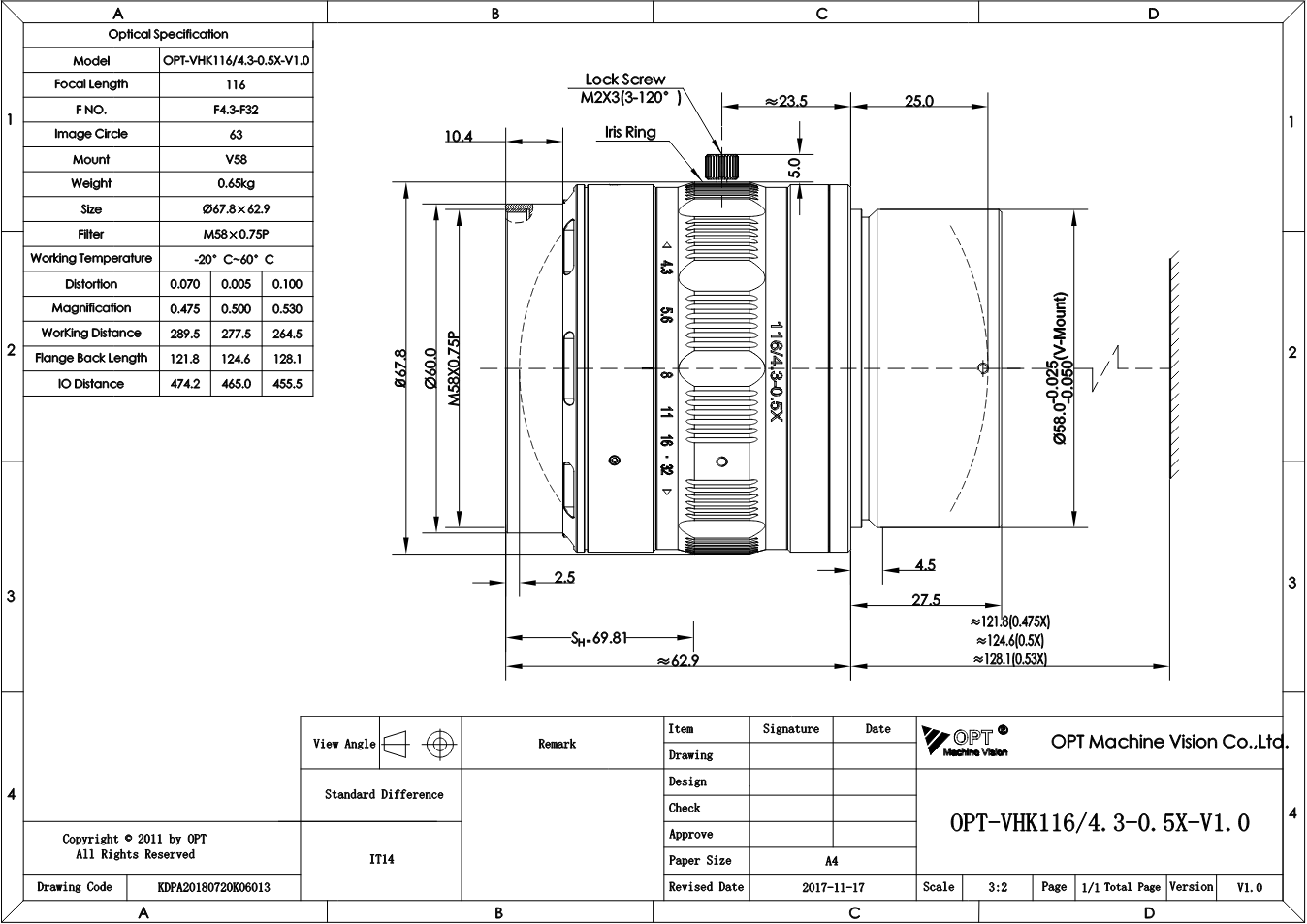

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VHK116/4.3-0.5X (PDF)
Datenblatt · EN · 249 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VHK116/4.3-0.5X
Datenblatt · EN · 288 KB
- Datenblatt herunterladen
Hawk-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 1576 KB
- Herunterladen
3D-Modell OPT-VHK116/4.3-0.5X (STEP)
Technische Zeichnung · EN · 2687 KB
Beschreibung
Mit Brennweite 116 mm, Blende F4,3 - F32, Bildkreis Ø63 mm gehört OPT-VHK116/4.3-0.5X zur Serie „Hawk-Zeilenobjektive“ von OPT Machine Vision. Außerdem: Arbeitsabstand 264,5 - 289,5 mm, V58.
Die Hawk-Serie deckt mit Ø63 mm Bildkreis (bis Ø126 mm beim VHK116/8.6-2.0X) Zeilenkameras mit 16k/3,5 µm, 12k/5 µm und 8k/7 µm ab. Abbildungsmaßstäbe von 0,02 bis 2,1×, Verzeichnung bis hinunter zu 0,005 % und eine gleichmäßige Ausleuchtung ohne Randabfall. Sie ist für hochauflösende Zeilenkameras in Display-, Folien- und Batterieinspektion gedacht.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
