OPT-MHK60/5.1-0.07X M72 Objektiv
Hersteller-Artikelnummer: OPT-MHK60/5.1-0.07X
Serie: Hawk-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k / 12k / 16k bei 3,5 µm/5 µm/7 µm µm
- Bildkreis
- Ø63 mm
- Abbildungsmaßstab
- 0,02 × | 0,07 × | 0,15 ×
- Brennweite
- 60 mm
- Arbeitsabstand
- 3017 (0.02×) | 874 (0.07×) | 417 (0.15×)
- Anschluss
- M72
- Blende
- F5.1 - F22
- Verzeichnung
- 0,15 % (0,02×) | 0,22 % (0,07×) | 0,28 % (0,15×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-MHK60/5.1-0.07X |
|---|---|
| Zeilenauflösung | 16k (3,5 µm) | 12k (5 µm) | 8k (7 µm) |
| Brennweite | 60 mm |
| Blende | F5,1 – F22 |
| Bildkreis | Ø63 mm |
| Anschluss | M72 |
| Gewicht | 1,06 kg |
| Abmessungen | Ø78,00 × 127,55 |
| Filtergewinde | M65×P0,75 |
| Betriebstemperatur | -20 °C – 60 °C |
| Verzeichnung | 0,15 % (0,02 ×) | 0,22 % (0,07 ×) | 0,28 % (0,15 ×) |
| Abbildungsmaßstab | 0,02 × | 0,07 × | 0,15 × |
| Arbeitsabstand | 3017 (0,02 ×) | 874 (0,07 ×) | 417 (0,15 ×) |
| Auflagemaß | 12,0 (0,02 ×) | 12,0 (0,07 ×) | 12,0 (0,15 ×) |
| Objekt-Bild-Abstand | 3149,8 (0,02 ×) | 1009,8 (0,07 ×) | 557,6 (0,15 ×) |
| Koaxiale Einkopplung | nein |
| Objektivbauart | Zeilenkameraobjektiv |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

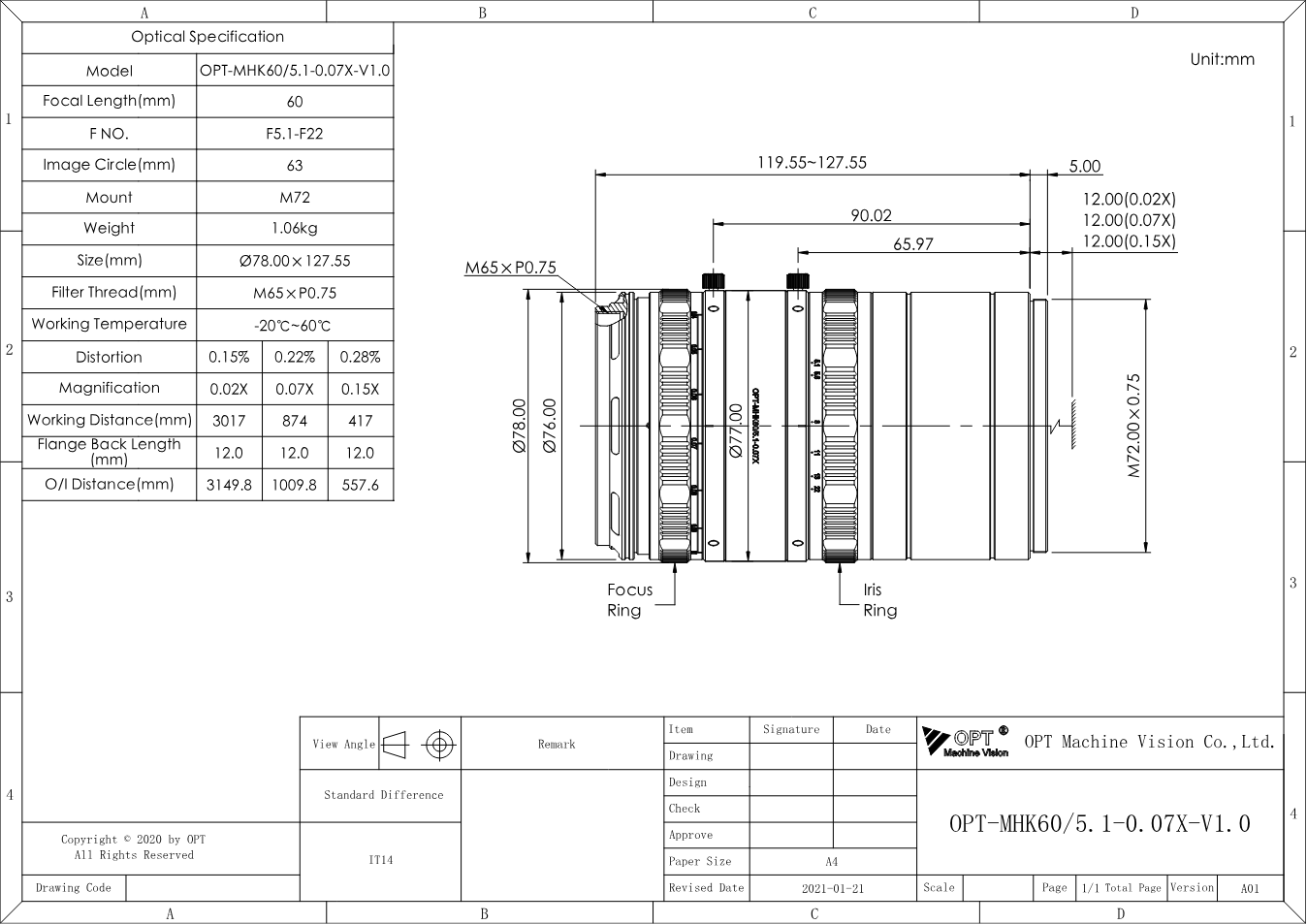

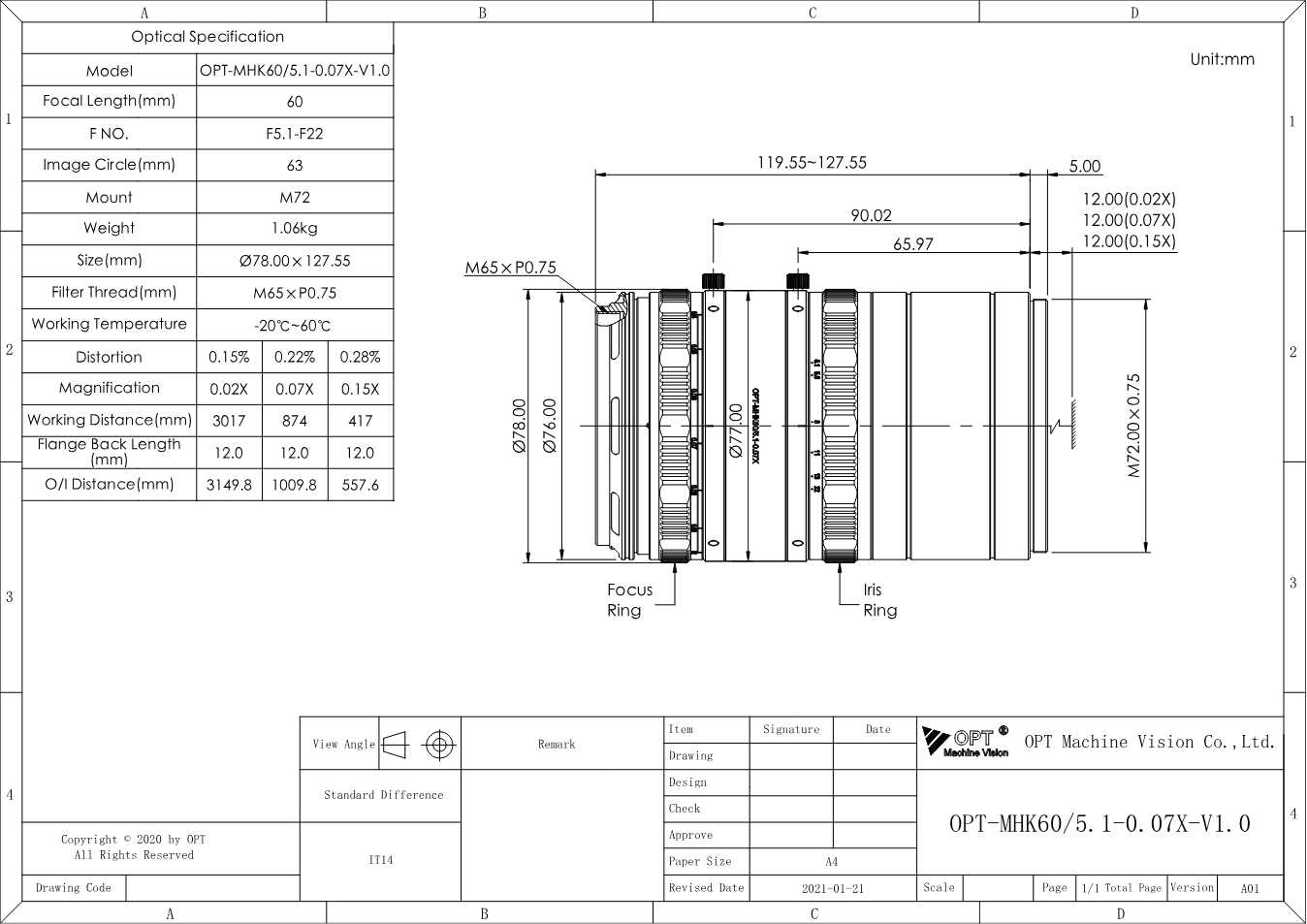

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-MHK60/5.1-0.07X (PDF)
Datenblatt · EN · 104 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-MHK60/5.1-0.07X
Datenblatt · EN · 366 KB
- Datenblatt herunterladen
Hawk-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 2 MB
- Herunterladen
3D-Modell OPT-MHK60/5.1-0.07X (STEP)
Technische Zeichnung · EN · 4 MB
Beschreibung
Das OPT-MHK60/5.1-0.07X steht in OPTs Serie „Hawk-Zeilenobjektive“ für Brennweite 60 mm, Blende F5,1 - F22, Bildkreis Ø63 mm. Außerdem: Arbeitsabstand 3017 (0,02 ×) | 874 (0,07 ×) | 417 (0,15 ×), M72.
Die Hawk-Serie deckt mit Ø63 mm Bildkreis (bis Ø126 mm beim VHK116/8.6-2.0X) Zeilenkameras mit 16k/3,5 µm, 12k/5 µm und 8k/7 µm ab. Abbildungsmaßstäbe von 0,02 bis 2,1×, Verzeichnung bis hinunter zu 0,005 % und eine gleichmäßige Ausleuchtung ohne Randabfall. Sie ist für hochauflösende Zeilenkameras in Display-, Folien- und Batterieinspektion gedacht.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
