OPT-CCD5028 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-CCD5028
Serie: Crocodile-Makroobjektive
- Makro-Typ
- Fokussierbares Makroobjektiv
- Brennweite
- 50 mm
- Abbildungsmaßstab
- 0,5 – 0,9 ×
- Max. Sensorformat
- 1.2"
- Arbeitsabstand
- 90 – 122 mm
- Empfohlene Pixelgröße
- 3,45 µm
- Verzeichnung
- < 0,05 % bei 0,90× | < 0,08 % bei 0,66× | < 0,02 % bei 0,50×
- Blende
- F2,8 - F16
- Anschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CCD5028 |
|---|---|
| Brennweite | 50 mm |
| Einstellung | manuell |
| Blende | F2,8 – F16 |
| Bildkreis | Ø19,3 mm (1.2") |
| Arbeitsabstand | 90 – 122 mm |
| Auflösungsvermögen | 3,45 µm |
| TV-Verzeichnung | <0,05 % bei 0,90 × | <0,08 % bei 0,66 × | <0,02 % bei 0,50 × |
| Schnittweite | 14,25 mm |
| Wirksamer Durchmesser vorn | 21,98 mm |
| Wirksamer Durchmesser hinten | 19,03 mm |
| Hauptstrahlwinkel | 7,44° |
| Anschluss | C-Mount |
| Gewicht | 0,145 kg |
| Abmessungen | Ø38,5 × 77,97 |
| Filtergewinde | M27×0,5-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Abbildungsmaßstab | 0,90 × bei Arbeitsabstand 90,08 mm | 0,82 × bei Arbeitsabstand 93,86 mm | 0,74 × bei Arbeitsabstand 98,48 mm | 0,66 × bei Arbeitsabstand 104,18 mm | 0,58 × bei Arbeitsabstand 111,50 mm | 0,50 × bei Arbeitsabstand 121,08 mm |
| Koaxiale Einkopplung | Nein |
| Auflagemaß | 17,526 mm |
| Makro-Typ | Fokussierbar |
| Max. Sensorformat | 1.2" |
| Auflösung (objektseitig) | 15 MP (von uns berechnet) |
| Empfohlene Pixelgröße | 3,45 µm |
| Objektivart | Makroobjektiv |
| Bauart | Macro |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

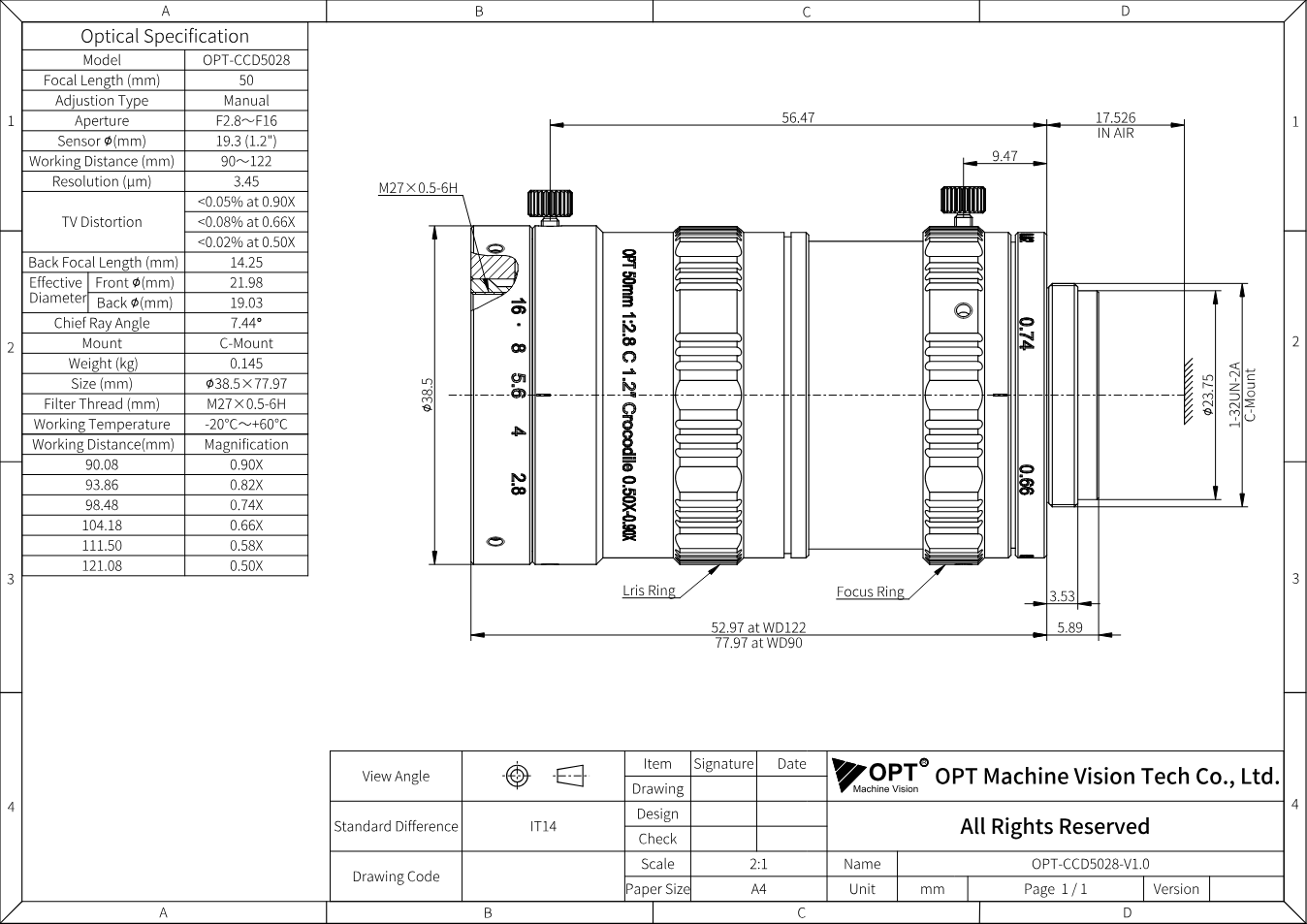

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CCD5028 (PDF)
Datenblatt · EN · 242 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-CCD5028
Datenblatt · EN · 1614 KB
Beschreibung
Das OPT-CCD5028 steht in OPTs Serie „Crocodile-Makroobjektive“ für Brennweite 50 mm, Blende F2,8 - F16, Bildkreis Ø19,3 mm (1.2"). Dazu kommen Arbeitsabstand 90 - 122 mm, C-Mount.
Die Crocodile-Serie fokussiert mit einer schwebenden Linsengruppe statt mit dem ganzen Objektivblock. So bleibt die Abbildung über den gesamten Nahbereich von 47 bis 412 mm scharf, bei bis zu 145 lp/mm für Pixel ab 3,45 µm und Sensoren bis 1,2" (Ø19,3 mm). Sie ersetzt in vielen Nahbereichsprüfungen ein telezentrisches Objektiv: Steckerstifte, Klebstoffraupen, Gewinde, kleine Metallteile.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
