OPT
CBA10065 C-Mount Objektiv
Hersteller-Artikelnummer: CBA10065
Serie: CBA-Festvergrößerung
- Makro-Typ
- Fester Abbildungsmaßstab
- Abbildungsmaßstab
- 0,15 × / 0,3 × / 0,5 ×
- Objektfeld
- Ø121,3 / Ø60,7 / Ø36,4 mm
- Arbeitsabstand
- 309 / 441 / 773 mm
- Empfohlene Pixelgröße
- 3,45 µm
- Verzeichnung
- < 0,25 %
- Anschluss
- C-Mount
- Blende
- F6,5 - F75
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | CBA10065 |
|---|---|
| Objektivtyp | Feste Vergrößerung, Fixfokus |
| Brennweite | 100 mm |
| Abbildungsmaßstab | 0,15 × | 0,30 × | 0,50 × |
| Arbeitsabstand | 773 mm | 441 mm | 309 mm |
| Sichtfelddurchmesser | Ø121,3 mm | Ø60,7 mm | Ø36,4 mm |
| Objekt-Bild-Abstand | 891,2 mm | 573,9 mm | 461,8 mm |
| Auflagemaß | 52,4 mm | 67,5 mm | 87,3 mm |
| Blende | F6,5 - F75 |
| Verzeichnung | <0,25 % | <0,12 % | <0,04 % |
| Bildkreis | Ø18,2 mm |
| Auflösung (Pixelgröße) | 3,45 µm |
| Einstellung | manuell |
| Anschluss | C-Mount (1-32UN-2A) |
| Filtergewinde | M32,5 × 0,5-6H |
| Wirksamer Frontdurchmesser | Ø26,8 mm |
| Wirksamer Hinterdurchmesser | Ø18,8 mm |
| Abmessungen | Ø36,5 × 65,4 mm |
| Gewicht | 0,14 kg |
| Betriebstemperatur | -20 °C bis +60 °C |
| Zubehörbedarf | Zwischenringe und Fokussiertubus erforderlich (Herstellerhinweis) |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

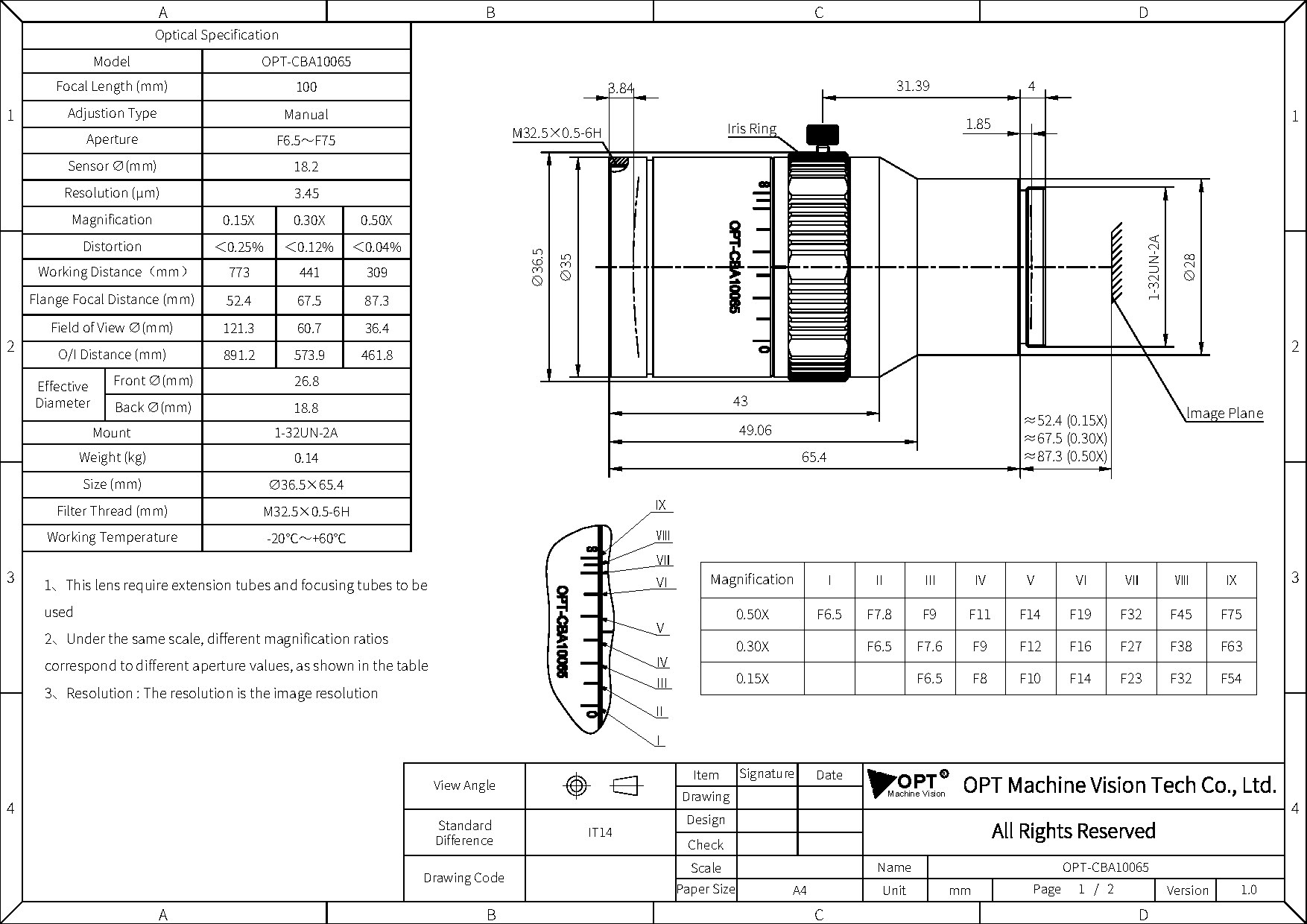

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CBA10065 (PDF)
Datenblatt · EN · 571 KB
- Datenblatt herunterladen
CBA-Festvergrößerung - Seriendatenblatt OPT (PDF)
Datenblatt · EN · 1420 KB
Beschreibung
CBA10065 ist ein Objektiv mit fester Vergrößerung aus der Serie „CBA-Festvergrößerung“ von OPT: Brennweite 100 mm, Abbildungsmaßstab 0,15 ×, 0,30 × oder 0,50 × (mit Zwischenringen und Fokussiertubus), Arbeitsabstand 773, 441 bzw. 309 mm, Bildkreis Ø18,2 mm, Blende F6,5 - F75, C-Mount.
Die drei Abbildungsmaßstäbe stellt man mit Zwischenringen und Fokussiertubus ein; je Stufe gelten ein Sichtfeld (Ø121,3 mm, Ø60,7 mm, Ø36,4 mm), ein Auflagemaß (52,4 mm, 67,5 mm, 87,3 mm) und ein Objekt-Bild-Abstand (891,2 mm, 573,9 mm, 461,8 mm). Die Verzeichnung bleibt unter 0,25 %, 0,12 %, 0,04 %. Einmal eingerichtet, ist die Abbildung fest - das hält Messergebnisse über Chargen hinweg vergleichbar. Gehäuse Ø36,5 × 65,4 mm, 0,14 kg, Filtergewinde M32,5 × 0,5-6H, Betriebstemperatur -20 °C bis +60 °C.
Laut Hersteller löst die Serie über das ganze Bildfeld mit 145 lp/mm auf und passt zu Kameras mit Pixeln ab 3,45 µm und Sensoren bis Ø18,2 mm; die relative Helligkeit liegt über 90 %, die Ausleuchtung bleibt also bis zum Bildrand gleichmäßig. Der lange Arbeitsabstand lässt Platz für Beleuchtung und Werkstückhandling. Typische Aufgaben: Prüfung von Leiterplatten, Motorschweißnähten und Kühlkörpern sowie Abstandskontrolle an Hardware.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor.
