OPT
OPT-CCD7538 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-CCD7538
Serie: Crocodile-Makroobjektive
- Makro-Typ
- Fokussierbares Makroobjektiv
- Brennweite
- 75 mm
- Abbildungsmaßstab
- 0,2 – 0,5 ×
- Max. Sensorformat
- 1.2"
- Arbeitsabstand
- 247 – 412 mm
- Empfohlene Pixelgröße
- 3,45 µm
- Verzeichnung
- < 0,07 % bei 0,50× | < 0,02 % bei 0,35× | < 0,10 % bei 0,20×
- Blende
- F3,8 - F16
- Anschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CCD7538 |
|---|---|
| Brennweite | 75 mm |
| Einstellung | manuell |
| Blende | F3,8 – F16 |
| Bildkreis | Ø19,3 mm (1.2") |
| Arbeitsabstand | 247 – 412 mm |
| Auflösungsvermögen | 3,45 µm |
| TV-Verzeichnung | <0,07 % bei 0,50 × | <0,02 % bei 0,35 × | <0,10 % bei 0,20 × |
| Schnittweite | 14,6 mm |
| Wirksamer Durchmesser vorn | 22,9 mm |
| Wirksamer Durchmesser hinten | 19,4 mm |
| Hauptstrahlwinkel | 5,68° |
| Anschluss | C-Mount |
| Gewicht | 0,18 kg |
| Abmessungen | Ø41 × 90,72 |
| Filtergewinde | M30,5×0,5-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Abbildungsmaßstab | 0,50 × bei Arbeitsabstand 238,98 mm | 0,45 × bei Arbeitsabstand 251,35 mm | 0,40 × bei Arbeitsabstand 266,81 mm | 0,35 × bei Arbeitsabstand 286,68 mm | 0,30 × bei Arbeitsabstand 312,70 mm | 0,25 × bei Arbeitsabstand 350,25 mm | 0,20 × bei Arbeitsabstand 405,80 mm |
| Koaxiale Einkopplung | Nein |
| Auflagemaß | 17,526 mm |
| Makro-Typ | Fokussierbar |
| Max. Sensorformat | 1.2" |
| Auflösung (objektseitig) | 15 MP (von uns berechnet) |
| Empfohlene Pixelgröße | 3,45 µm |
| Objektivart | Makroobjektiv |
| Bauart | Macro |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

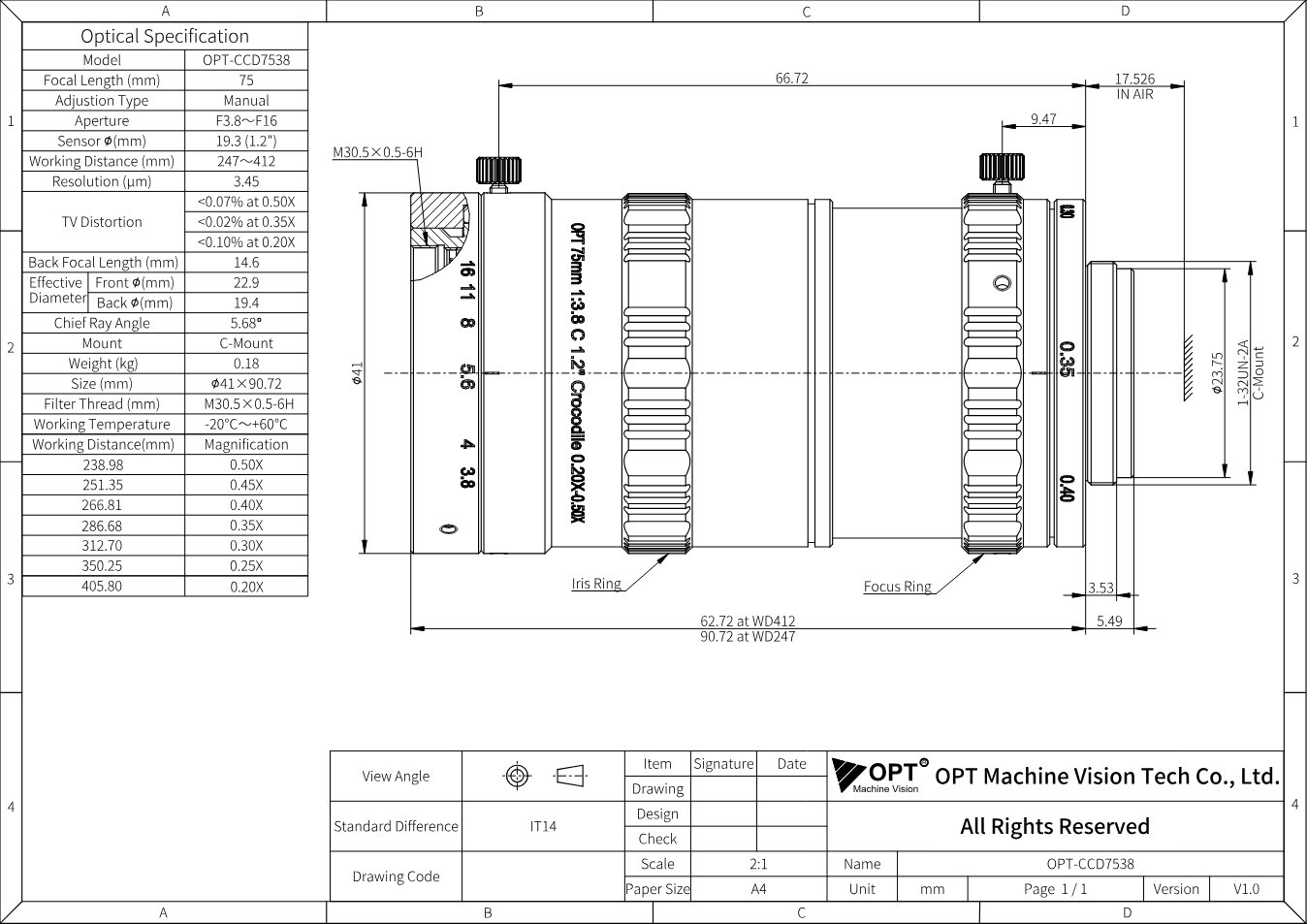

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CCD7538 (PDF)
Datenblatt · EN · 335 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-CCD7538
Datenblatt · EN · 1612 KB
Beschreibung
Mit Brennweite 75 mm, Blende F3,8 - F16, Bildkreis Ø19,3 mm (1.2") gehört OPT-CCD7538 zur Serie „Crocodile-Makroobjektive“ von OPT Machine Vision. Außerdem: Arbeitsabstand 247 - 412 mm, C-Mount.
Die Crocodile-Serie fokussiert mit einer schwebenden Linsengruppe statt mit dem ganzen Objektivblock. So bleibt die Abbildung über den gesamten Nahbereich von 47 bis 412 mm scharf, bei bis zu 145 lp/mm für Pixel ab 3,45 µm und Sensoren bis 1,2" (Ø19,3 mm). Sie ersetzt in vielen Nahbereichsprüfungen ein telezentrisches Objektiv: Steckerstifte, Klebstoffraupen, Gewinde, kleine Metallteile.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
