OPT-CCD3528 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-CCD3528
Serie: Crocodile-Makroobjektive
- Makro-Typ
- Fokussierbares Makroobjektiv
- Brennweite
- 35 mm
- Abbildungsmaßstab
- 0,17 – 0,67 ×
- Max. Sensorformat
- 1.2"
- Arbeitsabstand
- 47 – 185 mm
- Empfohlene Pixelgröße
- 3,45 µm
- Verzeichnung
- < 0,06 % bei 0,69× | < 0,08 % bei 0,49× | < 0,06 % bei 0,23×
- Blende
- F2,8 - F16
- Anschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CCD3528 |
|---|---|
| Brennweite | 35 mm |
| Einstellung | manuell |
| Blende | F2,8 – F16 |
| Bildkreis | Ø19,3 mm (1.2") |
| Arbeitsabstand | 47 – 185 mm |
| Auflösungsvermögen | 3,45 µm |
| TV-Verzeichnung | <0,06 % bei 0,69 × | <0,08 % bei 0,49 × | <0,06 % bei 0,23 × |
| Schnittweite | 13,89 mm |
| Wirksamer Durchmesser vorn | 19,65 mm |
| Wirksamer Durchmesser hinten | 18,75 mm |
| Hauptstrahlwinkel | 8,82° |
| Anschluss | C-Mount |
| Gewicht | 0,142 kg |
| Abmessungen | Ø38,5 × 75,52 |
| Filtergewinde | M27×0,5-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Abbildungsmaßstab | 0,67 × bei Arbeitsabstand 48,6 mm | 0,59 × bei Arbeitsabstand 51,81 mm | 0,49 × bei Arbeitsabstand 62,11 mm | 0,39 × bei Arbeitsabstand 77,66 mm | 0,29 × bei Arbeitsabstand 104,00 mm | 0,19 × bei Arbeitsabstand 157,86 mm | 0,17 × bei Arbeitsabstand 176,2 mm |
| Koaxiale Einkopplung | Nein |
| Auflagemaß | 17,526 mm |
| Makro-Typ | Fokussierbar |
| Max. Sensorformat | 1.2" |
| Auflösung (objektseitig) | 15 MP (von uns berechnet) |
| Empfohlene Pixelgröße | 3,45 µm |
| Objektivart | Makroobjektiv |
| Bauart | Macro |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

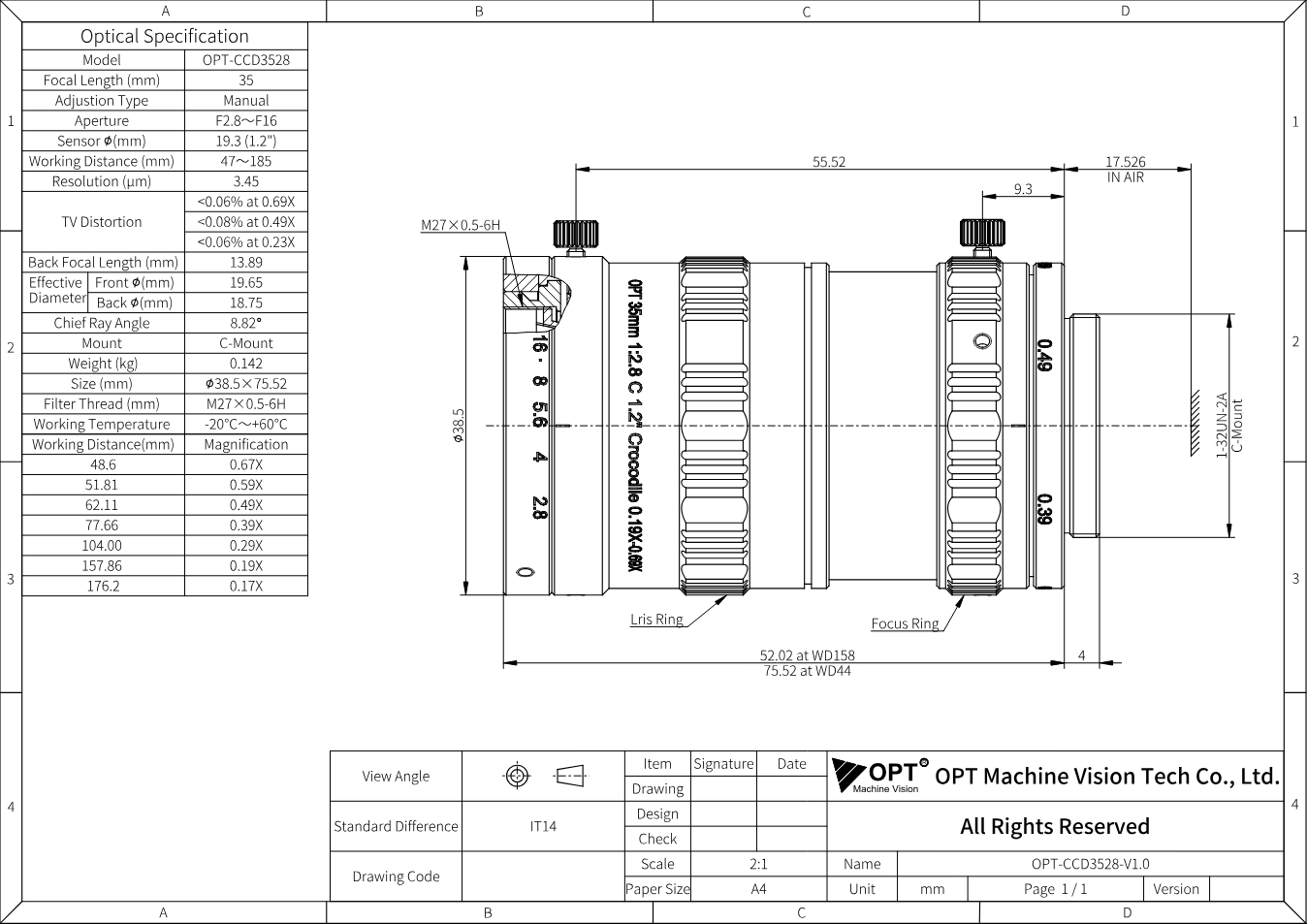

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CCD3528 (PDF)
Datenblatt · EN · 226 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-CCD3528
Datenblatt · EN · 1753 KB
Beschreibung
OPT-CCD3528, ein Makroobjektiv der Serie „Crocodile-Makroobjektive“ von OPT, bringt Brennweite 35 mm, Blende F2,8 - F16, Bildkreis Ø19,3 mm (1.2") mit. Dazu kommen Arbeitsabstand 47 - 185 mm, C-Mount.
Die Crocodile-Serie fokussiert mit einer schwebenden Linsengruppe statt mit dem ganzen Objektivblock. So bleibt die Abbildung über den gesamten Nahbereich von 47 bis 412 mm scharf, bei bis zu 145 lp/mm für Pixel ab 3,45 µm und Sensoren bis 1,2" (Ø19,3 mm). Sie ersetzt in vielen Nahbereichsprüfungen ein telezentrisches Objektiv: Steckerstifte, Klebstoffraupen, Gewinde, kleine Metallteile.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
