CBA12065 C-Mount Objektiv

CBA12065 ist ein Objektiv mit fester Vergrößerung aus der Serie „CBA-Festvergrößerung“ von OPT: Brennweite 120 mm, Abbildungsmaßstab 0,15 ×, 0,30 × oder 0,50 × (mit Zwischenringen und Fokussiertubus), Arbeitsabstand 930, 531 bzw. 374 mm, Bildkreis Ø18,2 mm, Blende F6,5 - F75, C-Mount.

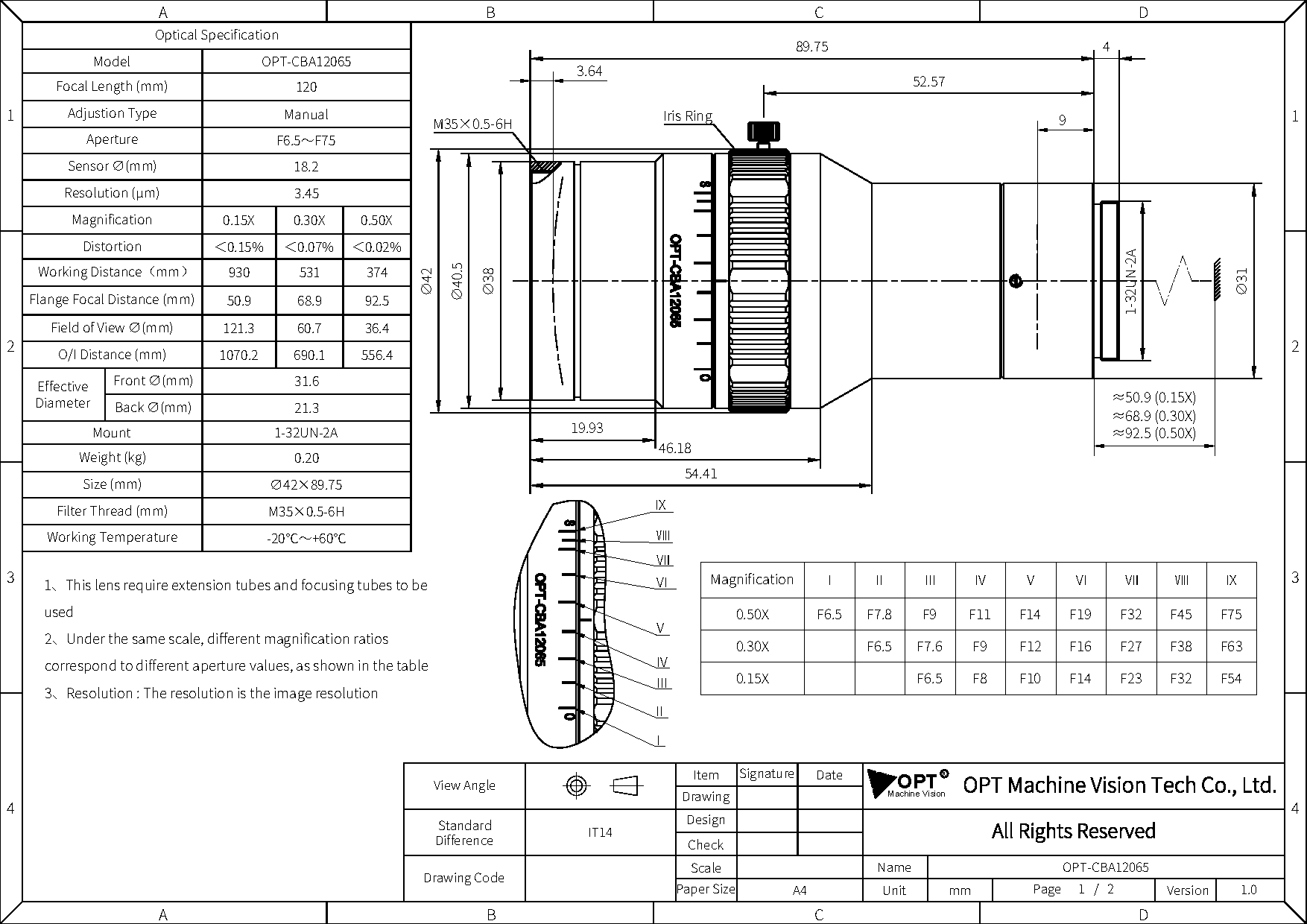

Die drei Abbildungsmaßstäbe stellt man mit Zwischenringen und Fokussiertubus ein; je Stufe gelten ein Sichtfeld (Ø121,3 mm, Ø60,7 mm, Ø36,4 mm), ein Auflagemaß (50,9 mm, 68,9 mm, 92,5 mm) und ein Objekt-Bild-Abstand (1070,2 mm, 690,1 mm, 556,4 mm). Die Verzeichnung bleibt unter 0,15 %, 0,07 %, 0,02 %. Einmal eingerichtet, ist die Abbildung fest - das hält Messergebnisse über Chargen hinweg vergleichbar. Gehäuse Ø42 × 89,75 mm, 0,2 kg, Filtergewinde M35 × 0,5-6H, Betriebstemperatur -20 °C bis +60 °C.

Laut Hersteller löst die Serie über das ganze Bildfeld mit 145 lp/mm auf und passt zu Kameras mit Pixeln ab 3,45 µm und Sensoren bis Ø18,2 mm; die relative Helligkeit liegt über 90 %, die Ausleuchtung bleibt also bis zum Bildrand gleichmäßig. Der lange Arbeitsabstand lässt Platz für Beleuchtung und Werkstückhandling. Typische Aufgaben: Prüfung von Leiterplatten, Motorschweißnähten und Kühlkörpern sowie Abstandskontrolle an Hardware.

Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor.
