Fujinon
HF818-12M C-Mount
Hersteller-Artikelnummer: HF818-12M
Serie: HF-12M
- Brennweite
- 8 mm
- Max. Sensorformat
- 2/3"
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F1.8 - F22
- Filtergewinde
- M30,5 × 0,5
- Auflösung
- 12 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Manuell
Nicht mehr verfügbar - siehe Nachfolgeprodukt
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF818-12M |
|---|---|
| Brennweite [mm] | 8 |
| Brennweite (Designwert) [mm] | 8.3 |
| Blende (F-Nummer) | F1.8 – F22 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 100 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M30.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 95 |
| Sensorgröße (maximal) | 2/3" |
| Hintere Brennweite (in Luft) [mm] | 12.183 |
| Auflagemaß [mm] | 17.526 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -35.034 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -25.76 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | 9.32 |
| Abstand zwischen den Hauptpunkten [mm] | 35.08 |
| TV-Verzerrung [%] | -1.0 |
| Abmessungen [mm] | φ33 × 48.5 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 50.11 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Bildwinkel (H × V) | 56.9° × 43.9° (2/3") |
| Brennweite | 8 mm |
| Max. Sensorformat | 2/3" |
| Auflösung | 12 MP |
| Pixelgröße | Nicht angegeben |
| Mindestobjektdistanz (MOD) | 100 mm |
| Blende | F1.8 - F22 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -1 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M30,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 48,5 mm |
| Durchmesser | Ø 33 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-12M Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| HF818-12M | 8 mm | - | - | - | - | ● | ● | ● | ● |
| HF1218-12M | 12 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF1618-12M | 16 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF2518-12M | 25 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF3520-12M | 35 mm | - | - | ○ | ○ | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

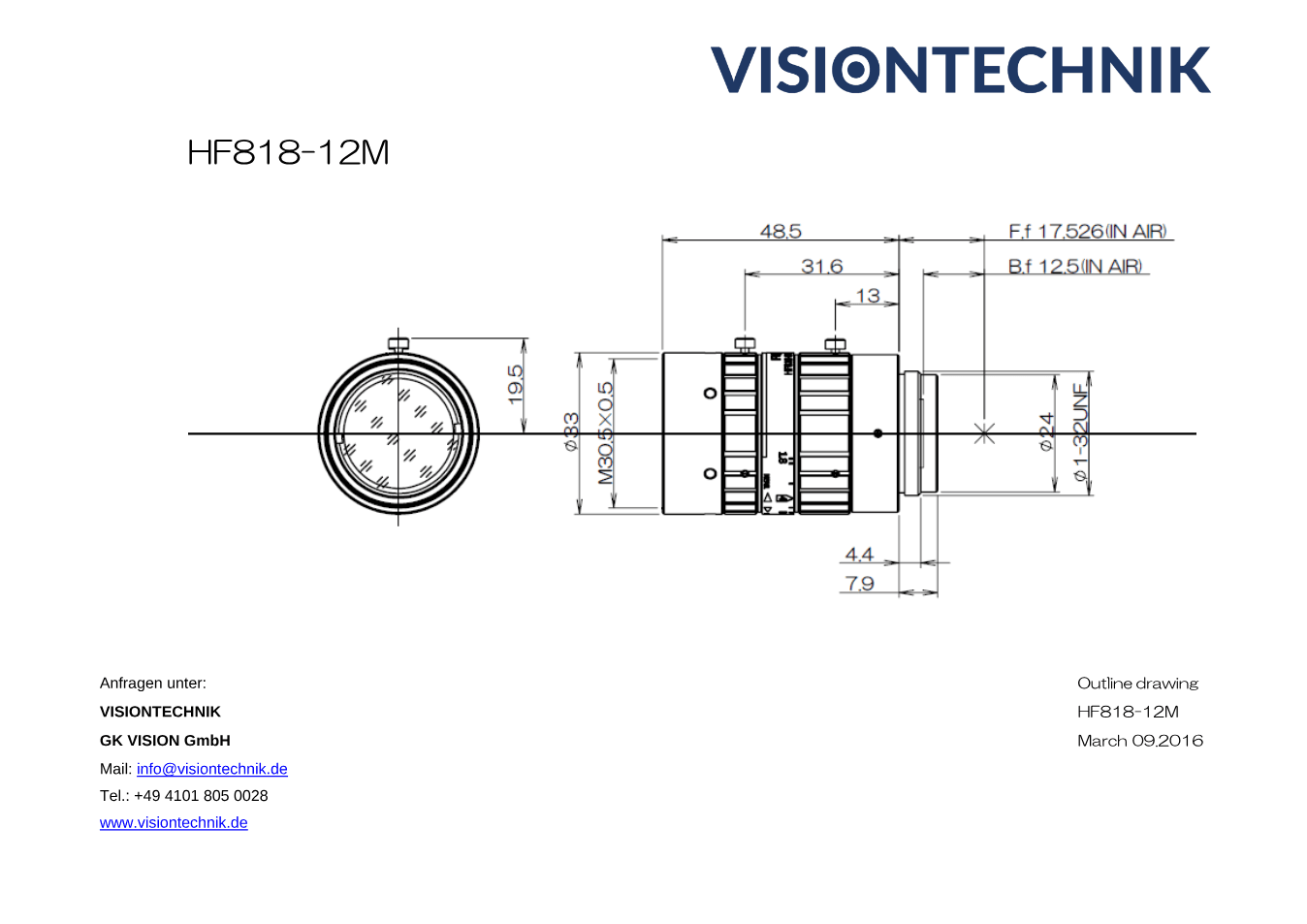

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF818-12M (PDF)
Datenblatt · DE · 274 KB
- Herunterladen
Maßzeichnung Fujinon HF818-12M (PDF)
Technische Zeichnung · EN · 66 KB
- Herunterladen
CAD-Zeichnung Fujinon HF818-12M (DXF)
Technische Zeichnung · EN · 427 KB
Beschreibung
Mit 8 mm Brennweite gehört das Fujinon HF818-12M zur HF-12M-Serie und ist für 2/3"-Sensoren bis 12 Megapixel gerechnet. Die HF-12M-Serie ist für 12-Megapixel-Sensoren mit 2,1 µm Pixelabstand auf 2/3" gerechnet (zum Beispiel IMX536) und bleibt dabei bei nur 33 mm Durchmesser.
Auf einem 2/3"-Sensor beträgt der Bildwinkel 56,9° × 43,9° (horizontal × vertikal). Die TV-Verzeichnung liegt laut Datenblatt bei -1,0 %. Der Blendenbereich reicht von F1.8 bis F22; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.
Vibrationsfest nach dem von Fujifilm genannten Prüfprofil: 10-60 Hz bei 0,75 mm Amplitude, 60-500 Hz bei 100 m/s². Alle Modelle mit C-Mount, manuellem Fokus und manueller Blende sowie Filtergewinde M30,5 × 0,5.
Das Objektiv misst Ø 33 × 48,5 mm und wiegt rund 95 g. Das Filtergewinde hat M30,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Mit der kurzen Brennweite fasst das Objektiv große Bildfelder auf kurzer Distanz - typisch in der Robotik, an Kommissionier- und Verpackungslinien oder bei der Anwesenheitskontrolle in engen Stationen.
Das HF818-12M führen wir als abgekündigt. Solange Bestand verfügbar ist, liefern wir es weiterhin - und beraten bei der Auswahl eines aktuellen Nachfolgers.
