Fujinon
HF75SA-1 C-Mount
Hersteller-Artikelnummer: HF75SA-1
Serie: HF-SA
- Brennweite
- 75 mm
- Max. Sensorformat
- 2/3"
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 900 mm
- Blende
- F1.8 - F22
- Filtergewinde
- M49 × 0,75
- Auflösung
- 5 MP
- Fokuseinstellung
- Manuell
Nicht mehr verfügbar - siehe Nachfolgeprodukt
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF75SA-1 |
|---|---|
| Brennweite [mm] | 75 |
| Blende (F-Nummer) | F1.8 – F22 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Bildwinkel (H × V) | 2/3": 6°43′ × 5°02′ | 1/2": 4°53′ × 3°40′ | 1/3": 3°40′ × 2°45′ |
| Fokussierbereich (von der Objektivvorderseite) [m] | ∞ – 0.9 |
| Objektfeld am MOD (H × V) [mm] | 2/3": 101 × 76 | 1/2": 74 × 55 | 1/3": 55 × 41 |
| Hintere Brennweite (in Luft) [mm] | 24.43 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -52 |
| Filtergewinde [mm] | M49 × 0.75 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 305 |
| Sensorgröße (maximal) | 2/3" |
| Brennweite | 75 mm |
| Max. Sensorformat | 2/3" |
| Auflösung | 5 MP |
| Pixelgröße | Nicht angegeben |
| Mindestobjektdistanz (MOD) | 900 mm |
| Blende | F1.8 - F22 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | Nicht angegeben |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M49 × 0,75 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | Nicht angegeben |
| Durchmesser | Nicht angegeben |
| Objektivart | Endozentrisch |
Spezifikationen der HF-SA Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| HF12.5SA-1 | 12,5 mm | - | - | - | - | ● | ● | ● | ● |
| HF16SA-1 | 16 mm | - | - | - | - | ● | ● | ● | ● |
| HF25SA-1 | 25 mm | - | - | - | - | ● | ● | ● | ● |
| HF35SA-1 | 35 mm | - | - | - | - | ● | ● | ● | ● |
| HF50SA-1 | 50 mm | - | - | - | - | ● | ● | ● | ● |
| HF75SA-1 | 75 mm | - | - | - | - | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

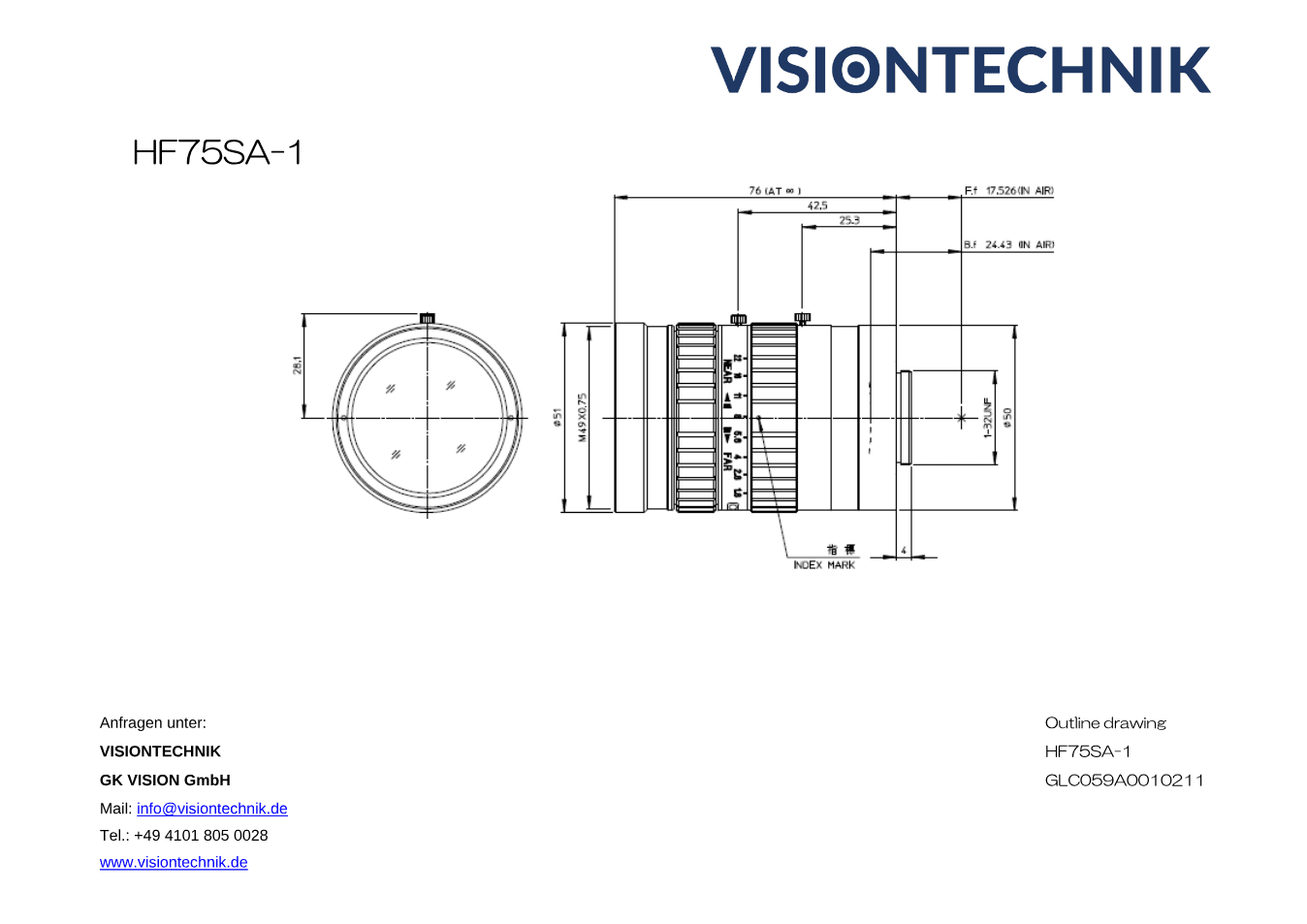

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF75SA-1 (PDF)
Datenblatt · DE · 114 KB
- Herunterladen
Maßzeichnung Fujinon HF75SA-1 (PDF)
Technische Zeichnung · EN · 59 KB
- Herunterladen
CAD-Zeichnung Fujinon HF75SA-1 (DXF)
Technische Zeichnung · EN · 235 KB
Beschreibung
Mit 75 mm Brennweite gehört das Fujinon HF75SA-1 zur HF-SA-Serie und ist für 2/3"-Sensoren bis 5 Megapixel gerechnet. Die HF-SA-Serie ist eine ältere Fujinon-Baureihe für 2/3"-Sensoren mit 3,45 µm Pixelabstand (5 Megapixel) und einem Filtergewinde von M49 × 0,75.
Auf einem 2/3"-Sensor beträgt der Bildwinkel 6°43′ × 5°02′ (horizontal × vertikal). Der Blendenbereich reicht von F1.8 bis F22; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 900 mm, gemessen ab Vorderkante des Objektivs.
Genügend Randlicht: Auch die Bildecken werden ausreichend ausgeleuchtet. Bei HF12.5SA-1 und HF16SA-1 sorgt eine Hinterglied-Fokussierung für hohe Leistung im Nahbereich.
Das Objektiv wiegt rund 305 g. Das Filtergewinde hat M49 × 0,75. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Die lange Brennweite ist für große Arbeitsabstände gedacht: Messen und Prüfen, wenn Maschinenschutz oder Prozesswärme Abstand verlangen, und überall dort, wo eine geringe Perspektivverzerrung zählt.
Das HF75SA-1 führen wir als abgekündigt. Solange Bestand verfügbar ist, liefern wir es weiterhin - und beraten bei der Auswahl eines aktuellen Nachfolgers, in der Regel aus der HF-XA-5M-Serie.
