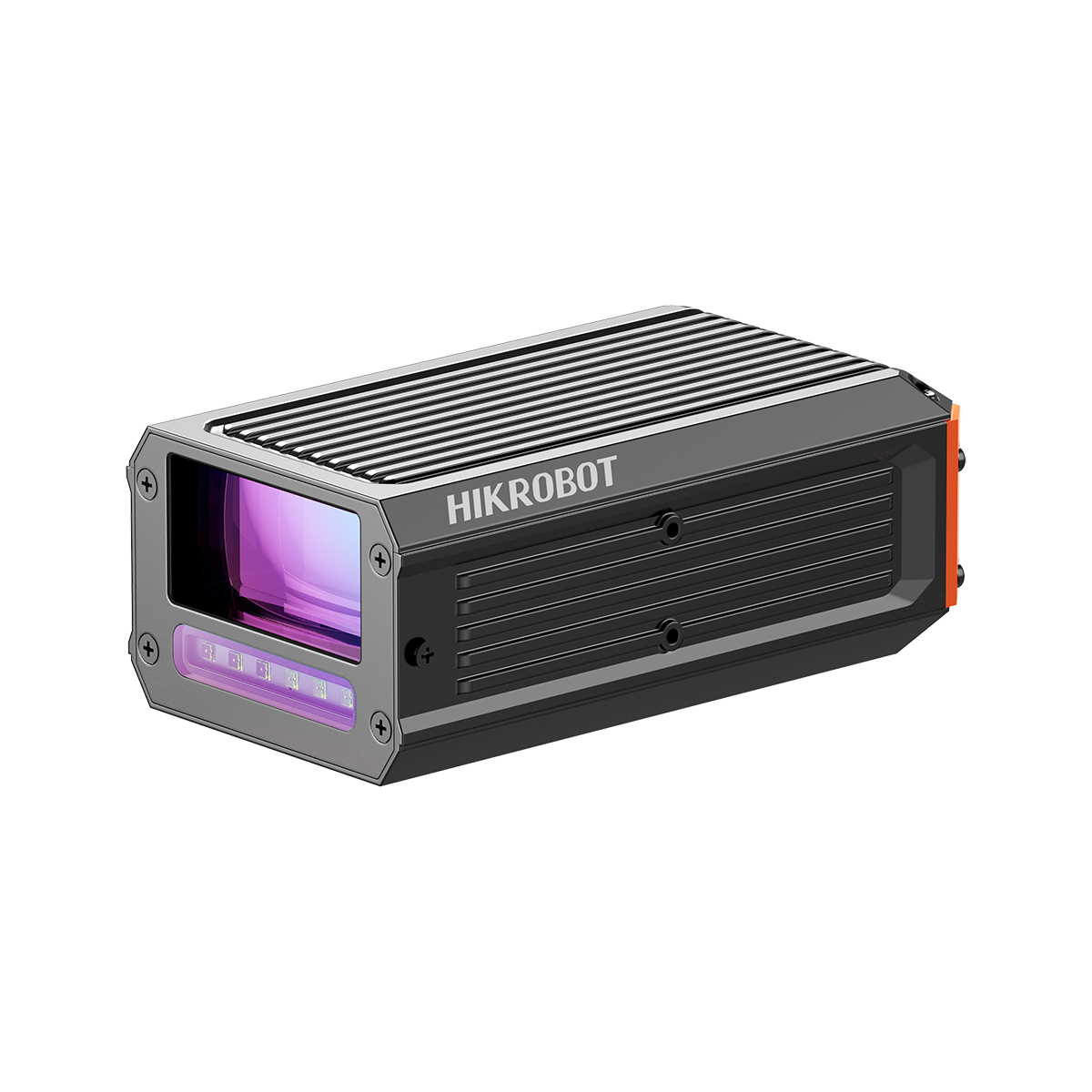

Das HikRobot Wafer-ID-Lesegerät MV-SC6500P-AI-WID-RBN ist ein spezialisiertes KI-gestütztes Inspektionssystem für die Halbleiterindustrie. Es liest zuverlässig SEMI-OCR-Zeichen, Data-Matrix-Codes, QR-Codes und Barcodes auf Wafern und ist mit kombinierter roter Lichtquelle (RGB über Leuchtstab) ausgestattet.
Das System kombiniert eine integrierte Vision Master KI-Plattform mit der SCClient-Software für direkten Betrieb ohne externen PC. Die rote kombinierte Lichtquelle ist für Standard-Siliziummaterial optimiert. Montagehöhe: 40–50 mm, Sichtfeld: 38 × 15 mm, Tiefenschärfe: ±5 mm – präzise auf SEMI-Normen ausgelegt.

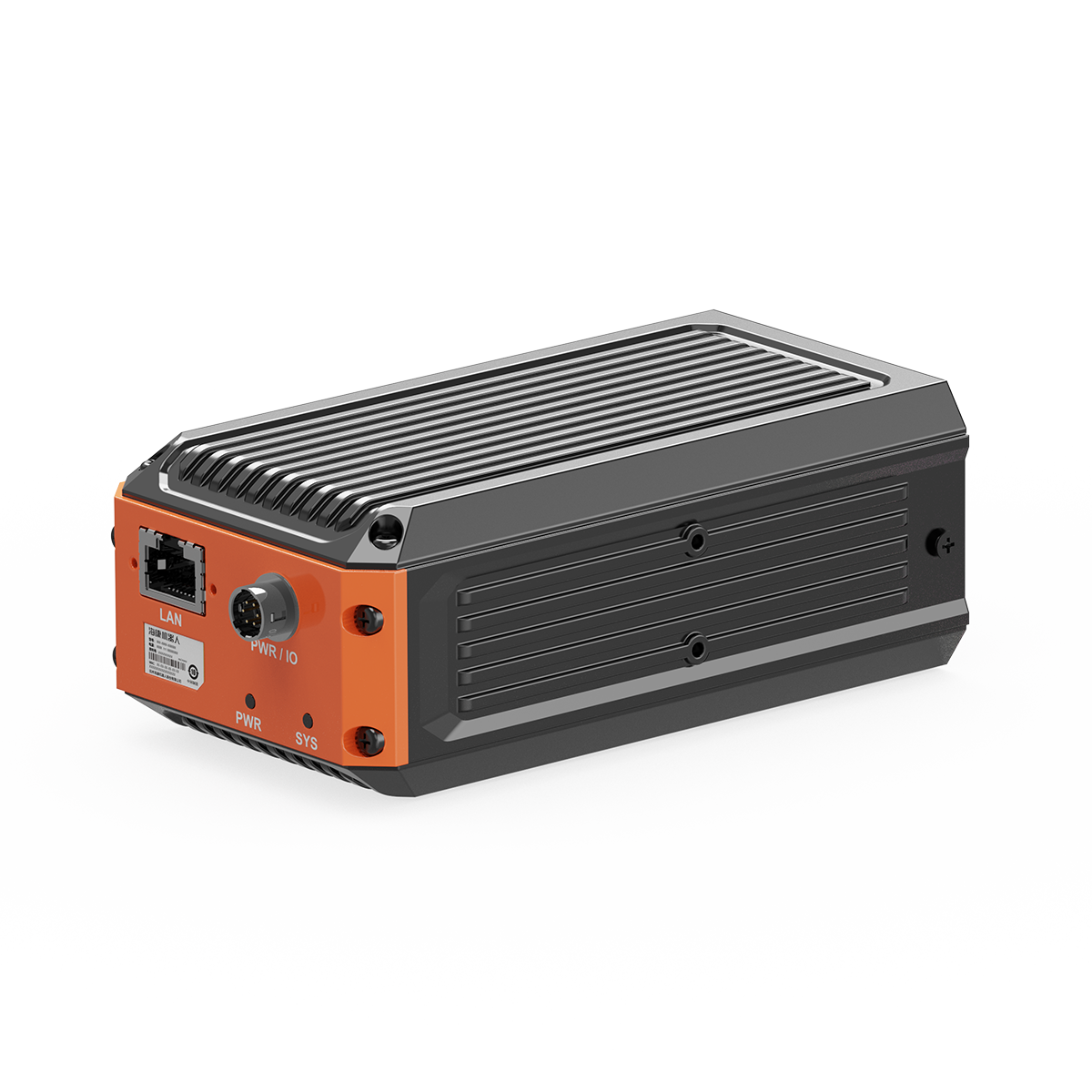

Die Gigabit-Ethernet-Schnittstelle (1000 Mbit/s) verbindet das Wafer-ID-Lesegerät direkt mit dem Host-System. Der 6-polige P7-Stecker stellt Stromversorgung, digitale Ein-/Ausgänge und RS-232 bereit. Betriebsspannung: 24 VDC, Leistungsaufnahme: typisch Typ. 11.5 W @ 24 VDC.

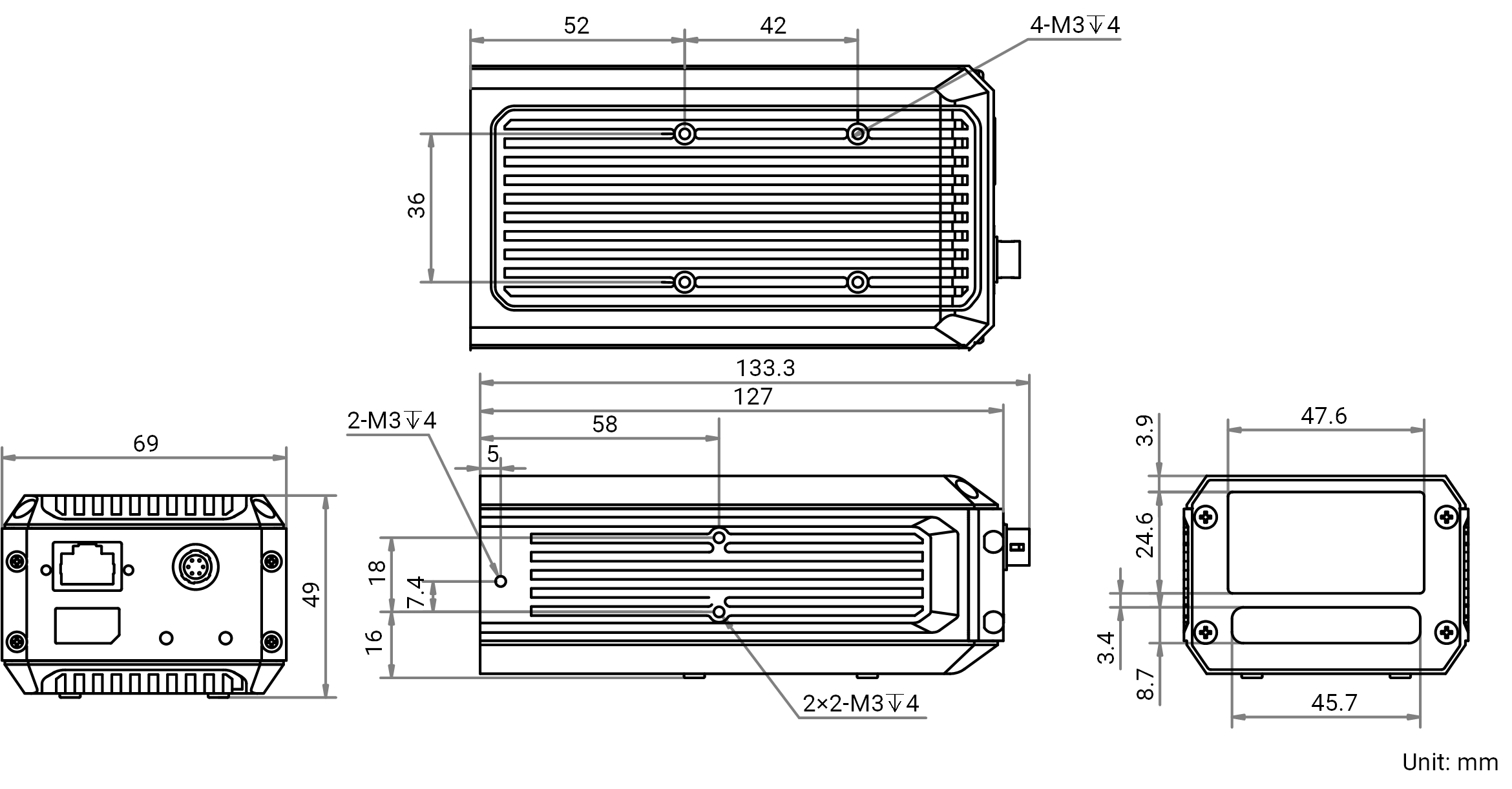

Das robuste Gehäuse mit Schutzart IP40 ist für den industriellen Dauerbetrieb ausgelegt. Die kompakten Abmessungen von 127 mm × 69 mm × 49 mm (5″ × 2.7″ × 1.9″) und ein Gewicht von Ca. 829 g (1.8 lb.) ermöglichen die Integration auch in beengte Maschinenkonstruktionen. Betriebstemperaturbereich: 0 °C bis 40 °C, Lagertemperatur: –30 °C bis 70 °C.
SC6500P Wafer-ID-Lesegerät, Mono, Kombinierte Rot-Lichtquelle
- Setzt KI-Deep-Learning-Algorithmen ein: SEMI-OCR, Data-Matrix, QR-Code und Barcode
- Integriert Vision Master Plattform und SCClient-Software – kein externer PC erforderlich
- Mehrere Beleuchtungsmethoden (Hellfeld und Dunkelfeld) per Software konfigurierbar
- Automatischer Fokusmodus und definierte Montagehöhe für reproduzierbare Ergebnisse
- Unterstützt TCP, UDP, MODBUS, PROFINET, EtherNet/IP und weitere Protokolle
- Status-Anzeigen für Betrieb, Netzwerk und System erleichtern Inbetriebnahme
- Schutzart IP40, kompakte Bauform: 127 × 69 × 49 mm
HikRobot SC6500P-Serie KI-Smart-Kamera
Das HikRobot SC6500P-Wafer-ID-Lesegerät ist ein hochspezialisiertes KI-Inspektionssystem für die Halbleiterproduktion. Es unterstützt alle gängigen Wafer-Identifikationsstandards und ist auf den Einsatz in vollautomatischen Wafer-Handling-Systemen ausgelegt. Die integrierte Vision Master Plattform mit Deep-Learning-Modul ermöglicht zuverlässiges Lesen selbst anspruchsvoller Markierungen unter variablen Bedingungen.
Umfangreiche KI-Funktionen – speziell für die Halbleiterindustrie
Unterstützt mehrere Trigger-Modi und flexible Kommunikationsprotokolle für die nahtlose Integration in Wafer-Handling-Systeme.
