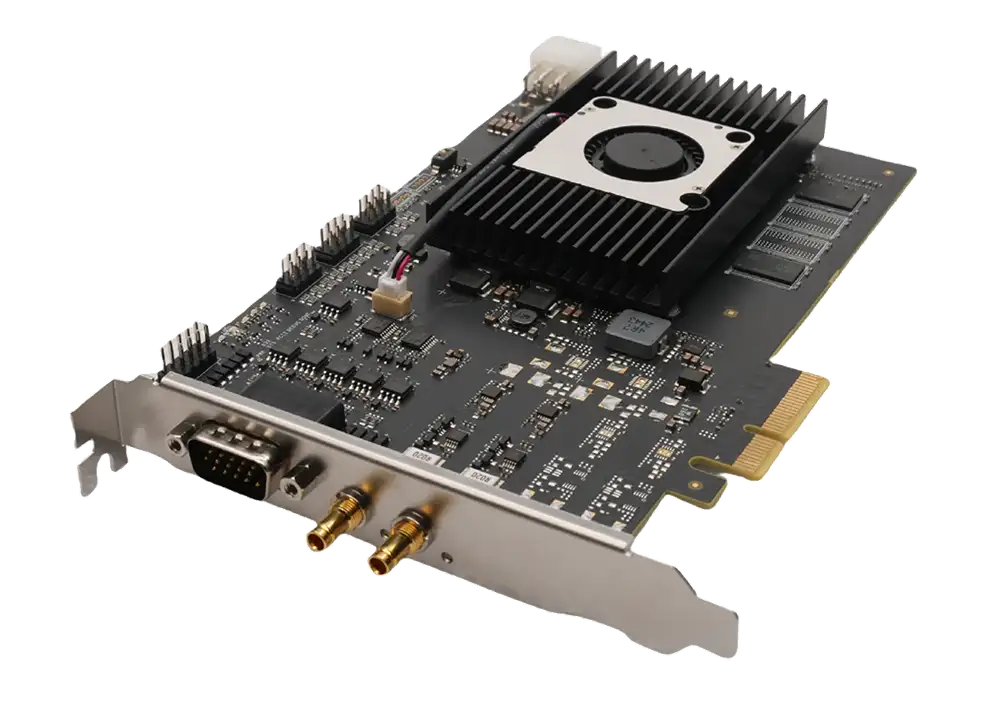

Der HIKROBOT Frame Grabber MV-GX1102 ist ein Dual-CXP-6-Frame-Grabber der neuesten Generation mit PCI-E gen3 ×8-Bus. Zwei DIN-Anschlüsse für CoaxPress-CXP-6-Kameras mit je 6,25 Gbps, ergänzt durch PoCXP und 4 GB DDR3-Pufferspeicher.

Der HIKROBOT Frame Grabber MV-GX1102 ist die Dual-Port-Ausführung der neueren GX-Gen3-CoaxPress-Serie. Mit dem PCI-E gen3 ×8-Bus profitiert er von höherer Host-Bandbreite als PCIe-gen2-Vorgänger und bietet damit zusätzliche Reserven für zukünftige Kameragenerationen mit noch höheren Datenraten.

Zwei DIN 1.0/2.3-Kanäle nach CoaXPress 1.0/1.1 überbrücken die volle Bandbreite von CXP-1 bis CXP-6 (6,25 Gbps). Der 4-GB-DDR3-Puffer – identisch mit dem Vierfach-Modell MV-GX1104 – bietet exzellente Burst-Pufferung für anspruchsvolle Hochgeschwindigkeitsbilderfassungsaufgaben. Die PoCXP-Funktion max. 13 W/Kanal reduziert die Verkabelungskomplexität.

Unterstützte Pixelformate umfassen Mono 8/10/12/16, alle Bayer-Varianten und RGB 8. Dank MVS-Software, komplettem SDK und Betriebssystemunterstützung für Windows 7/10/11 und Ubuntu 16.04–20.04 (Linux) gelingt die Integration des MV-GX1102 in bestehende und neue Bildverarbeitungsumgebungen schnell und unkompliziert.

Technische Daten

Modell Details
Produktmodell MV-GX1102
Typ Dual CXP-6 Frame Grabber
Onboard-Speicher 4 GB DDR4-RAM, 2 GB DDR4-RAM
Host-Schnittstelle
Verbindung PCI-E gen3 × 4
Übertragungsbandbreite 3400 MB/s (max. Übertragungsbandbreite)
3350 MB/s (dauerhafte Übertragungsbandbreite)
Bus-Anzeige 1
Kameraschnittstelle
Standard CoaXPress 1.0/1.1
Schnittstelle DIN 1.0/2.3 × 4, DIN 1.0/2.3 × 2
Stromversorgung PoCXP, max. pro Kanal: 13 W @ 24 VDC max.
Unterstützter Kameratyp CoaxPress-CXP-6-Industriekamera
Max. Kameraanzahl 4 max., 2 max.
Verbindungsgeschwindigkeit 1.25/2.5/3.125/5/6.25 Gbps (CXP-1/2/3/5/6)
Streams 4, 2
Stream-Anzeige 4, 2
Verarbeitungseigenschaften
Pixelformat Mono 8/10/12/16
Bayer 8/10/12/16
RGB 8
GPIO
I/O-Typ Configurable input/output × 11, compatible with single-ended/differential.
I/O on bracket: Line 0 bis Line 6 supports input and output (3.3 VDC bis 24 VDC)
I/O on PCB: Line 7 bis Line 10 supports input and output (3.3 VDC bis 24 VDC)
Steckverbinder I/O on bracket: DB15 male header
I/O on PCB: 9-poliger Steckverbinder (2.54 mm interval, 2 × 5, 10-pin hole)
Elektrische Eigenschaften
Leistungsaufnahme typ. 11.1 W (ohne PoCXP), typ. 8.8 W (ohne PoCXP)
Mechanisch
Abmessungen 181 mm × 126.3 mm × 21.6 mm (7.1″ × 5.0″ × 0.9″)
Temperatur Betriebstemperatur: 0 °C bis 55 °C (32 °F bis 131 °F)
Lagertemperatur: –20 °C bis 70 °C (–4 °F bis 158 °F)
Luftfeuchtigkeit 10% RH bis 95% RH (keine Kondensation)
Allgemein
Client-Software MVS
Betriebssystem Windows 7/10/11, Ubuntu18.04 bis 24.04 on 64-bit Linux
Zertifizierungen RoHS, CE, KC

Zeichnung

HikRobot Frame Grabber MV-GX1102 – Abmessungen und technische Zeichnung
HikRobot Frame Grabber MV-GX1102 – Maßzeichnung Seite 2
