HikRobot Frame Grabber MV-GX1008

HikRobot Frame Grabber MV-GX1008

Der HIKROBOT Frame Grabber MV-GX1008 ist ein Acht-Port-CXP-6-Frame-Grabber für bis zu acht simultane CoaxPress-CXP-6-Kameras mit je 6,25 Gbps. Mit PoCXP-Versorgung, PCI-E gen2 ×8 und einer Gesamtbandbreite von 50 Gbps setzt er einen neuen Maßstab für Multi-Kamera-CoaxPress-Systeme.

Der HIKROBOT Frame Grabber MV-GX1008 ist der leistungsstärkste CoaxPress-Frame-Grabber der GX-Serie und ermöglicht die simultane Erfassung von bis zu acht CXP-6-Industriekameras. Acht DIN 1.0/2.3-Anschlüsse übertragen je 6,25 Gbps – bei einer Gesamtbandbreite von bis zu 50 Gbps über das CoaXPress 1.0/1.1-Protokoll.

Die PoCXP-Funktion versorgt alle acht Kameras mit max. 13 W @ 24 VDC per Koaxialkabel und eliminiert damit 16 separate Stromkabel in einer typischen 8-Kamera-Installation. Der PCI-E gen2 ×8-Bus und der leistungsfähige DDR3-Arbeitsspeicher puffern die enormen Datenmengen und liefern sie stabil an den Host-Prozessor.

Mit diesem Frame Grabber lassen sich Hochgeschwindigkeits-Inspektionssysteme, 3D-Rekonstruktionsanlagen und Mehrfachkamera-Sortiersysteme realisieren, die sonst mehrere Frame-Grabber-Karten erfordern würden. Die MVS-Software und ein vollständiges SDK ermöglichen eine schnelle Entwicklung unter Windows 7/10/11 und Linux.

Technische Daten

Modell Details
Produktmodell MV-GX1008
Typ Octo CXP-6 Frame Grabber
Onboard-Speicher 2 GB DDR3-RAM
Host-Schnittstelle
Verbindung PCI-E gen2 × 8
Übertragungsbandbreite 3900 MB/s (max. Übertragungsbandbreite)
3350 MB/s (dauerhafte Übertragungsbandbreite)
Bus-Anzeige 1
Kameraschnittstelle
Standard CoaXPress 1.0/1.1
Schnittstelle DIN 1.0/2.3 × 2
Stromversorgung PoCXP, max. pro Kanal: 13 W @ 24 VDC max.
Unterstützter Kameratyp CoaxPress-CXP-6-Industriekamera
Max. Kameraanzahl 2 max.
Verbindungsgeschwindigkeit 1.25/2.5/3.125/5/6.25 Gbps (CXP-1/2/3/5/6)
Streams 2
Stream-Anzeige 2
Verarbeitungseigenschaften
Pixelformat Mono 8/10/12/16
Bayer 8/10/12/16
RGB 8
GPIO
I/O-Typ Provides 24 I/O connectors, including opto-isolated input × 4 (4.5 VDC bis 28 VDC), opto-isolated output × 4 (4.5 VDC bis 28 VDC), RX422 input × 4, TX422 output × 4, TTL input × 4, and TTL output × 4
Steckverbinder HD26-Buchsenleiste
Elektrische Eigenschaften
Leistungsaufnahme typ. 13.7 W (ohne PoCXP)
Mechanisch
Abmessungen 181 mm × 126.3 mm × 21.6 mm (7.1″ × 5.0″ × 0.9″)
Temperatur Betriebstemperatur: 0 °C bis 55 °C (32 °F bis 131 °F)
Lagertemperatur: –20 °C bis 70 °C (–4 °F bis 158 °F)
Luftfeuchtigkeit 10% RH bis 95% RH (keine Kondensation)
Allgemein
Client-Software MVS
Betriebssystem Windows 7/10/11, Ubuntu 16.04–20.04 (Linux)
Zertifizierungen RoHS, CE, KC

Zeichnung

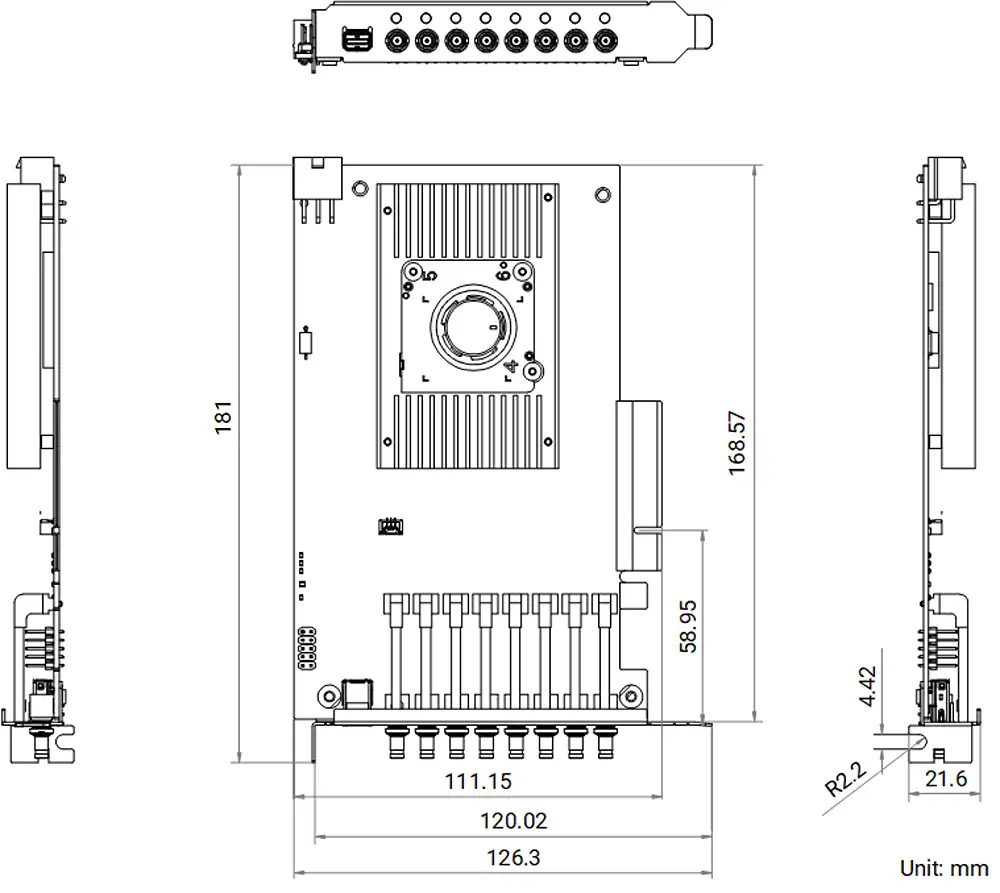

HikRobot Frame Grabber MV-GX1008 – Abmessungen und technische Zeichnung
