HikRobot Frame Grabber MV-GX1002

HikRobot Frame Grabber MV-GX1002

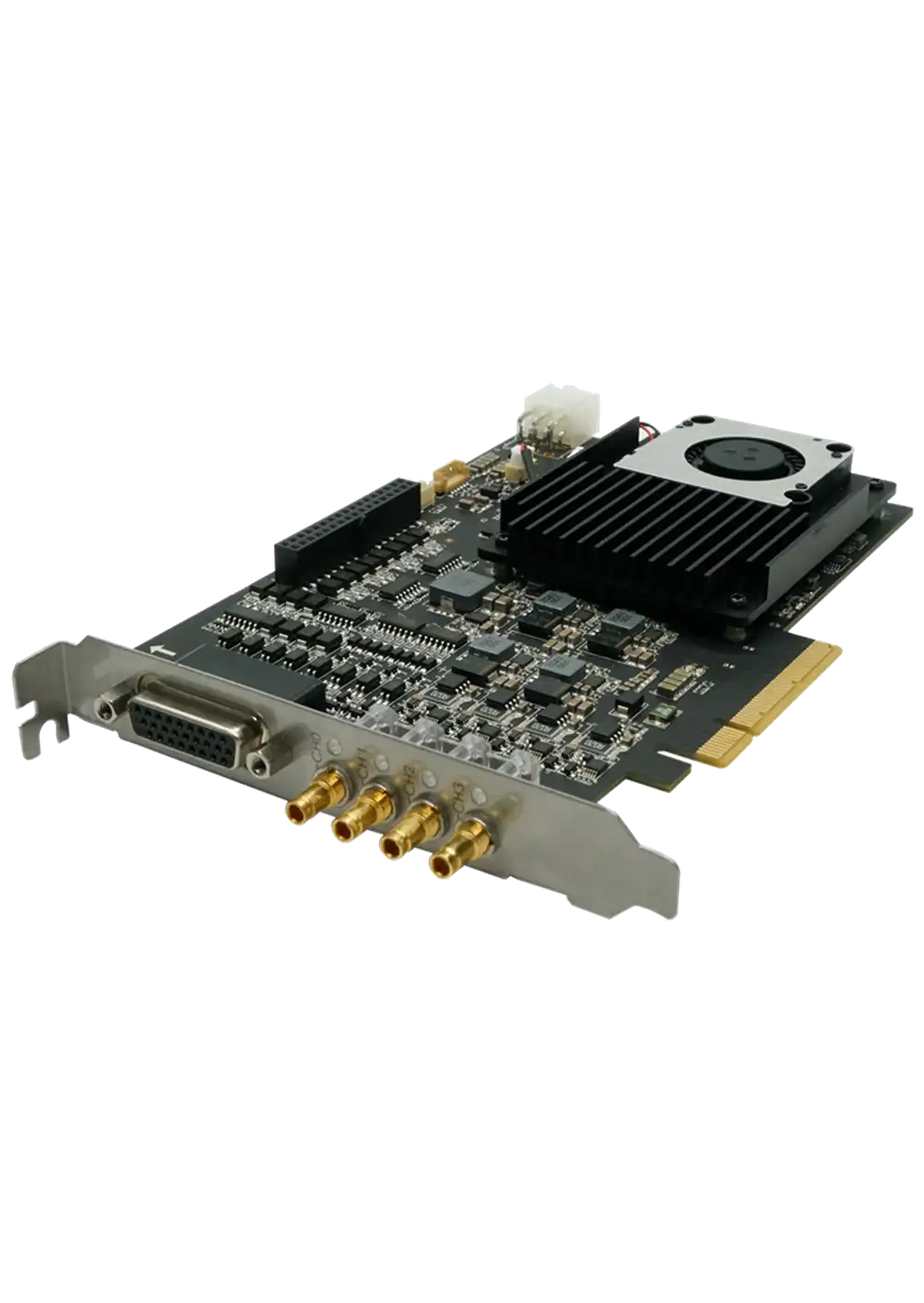

Der HIKROBOT Frame Grabber MV-GX1002 ist ein Dual-CXP-6-Frame-Grabber für zwei CoaxPress-CXP-6-Industriekameras mit je 6,25 Gbps über DIN 1.0/2.3-Anschlüsse. PoCXP (max. 13 W/Kanal), PCI-E gen2 ×8 und 4-GB-DDR3-Pufferspeicher sorgen für zuverlässige Hochgeschwindigkeitsbilderfassung.

Der HIKROBOT Frame Grabber MV-GX1002 ist die kompakte Dual-Port-Ausführung der GX-CoaxPress-Serie. Zwei unabhängige DIN 1.0/2.3-Kanäle übertragen Daten von bis zu zwei CXP-6-Industriekameras mit je 6,25 Gbps und sind dabei vollständig abwärtskompatibel mit CXP-1/2/3/5.

Die integrierte PoCXP-Funktion versorgt jede Kamera mit max. 13 W @ 24 VDC über das Koaxialkabel. Der 4-GB-DDR3-Pufferspeicher – doppelt so groß wie beim Vierfach-Modell MV-GX1004 – bietet hervorragende Burst-Pufferung für anspruchsvolle Hochgeschwindigkeitsanwendungen. Die maximale Host-Bandbreite über PCI-E gen2 ×8 beträgt 3.900 MB/s.

Unterstützte Pixelformate umfassen Mono 8/10/12/16, Bayer 8/10/12/16 und RGB 8. Dank der MVS-Software, des umfangreichen SDKs und der GenICam-Konformität gelingt die Inbetriebnahme schnell und unkompliziert. Betriebssystemunterstützung für Windows 7/10/11 und Ubuntu 16.04–20.04 runden das Profil des MV-GX1002 ab.

Technische Daten

Modell Details
Produktmodell MV-GX1002
Typ Dual CXP-6 Frame Grabber
Onboard-Speicher 2 GB DDR3-RAM
Host-Schnittstelle
Verbindung PCI-E gen2 × 8
Übertragungsbandbreite 3900 MB/s (max. Übertragungsbandbreite)
3350 MB/s (dauerhafte Übertragungsbandbreite)
Bus-Anzeige 1
Kameraschnittstelle
Standard CoaXPress 1.0/1.1
Schnittstelle DIN 1.0/2.3 × 2
Stromversorgung PoCXP, max. pro Kanal: 13 W @ 24 VDC max.
Unterstützter Kameratyp CoaxPress-CXP-6-Industriekamera
Max. Kameraanzahl 2 max.
Verbindungsgeschwindigkeit 1.25/2.5/3.125/5/6.25 Gbps (CXP-1/2/3/5/6)
Streams 2
Stream-Anzeige 2
Verarbeitungseigenschaften
Pixelformat Mono 8/10/12/16
Bayer 8/10/12/16
RGB 8
GPIO
I/O-Typ Provides 24 I/O connectors, including opto-isolated input × 4 (4.5 VDC bis 28 VDC), opto-isolated output × 4 (4.5 VDC bis 28 VDC), RX422 input × 4, TX422 output × 4, TTL input × 4, and TTL output × 4
Steckverbinder HD26-Buchsenleiste
Elektrische Eigenschaften
Leistungsaufnahme typ. 13.7 W (ohne PoCXP)
Mechanisch
Abmessungen 181 mm × 126.3 mm × 21.6 mm (7.1″ × 5.0″ × 0.9″)
Temperatur Betriebstemperatur: 0 °C bis 55 °C (32 °F bis 131 °F)
Lagertemperatur: –20 °C bis 70 °C (–4 °F bis 158 °F)
Luftfeuchtigkeit 10% RH bis 95% RH (keine Kondensation)
Allgemein
Client-Software MVS
Betriebssystem Windows 7/10/11, Ubuntu 16.04–20.04 (Linux)
Zertifizierungen RoHS, CE, KC

Zeichnung

HikRobot Frame Grabber MV-GX1002 – Abmessungen und technische Zeichnung
