HikRobot Platinenkamera MV-CB020-61UM-B-F

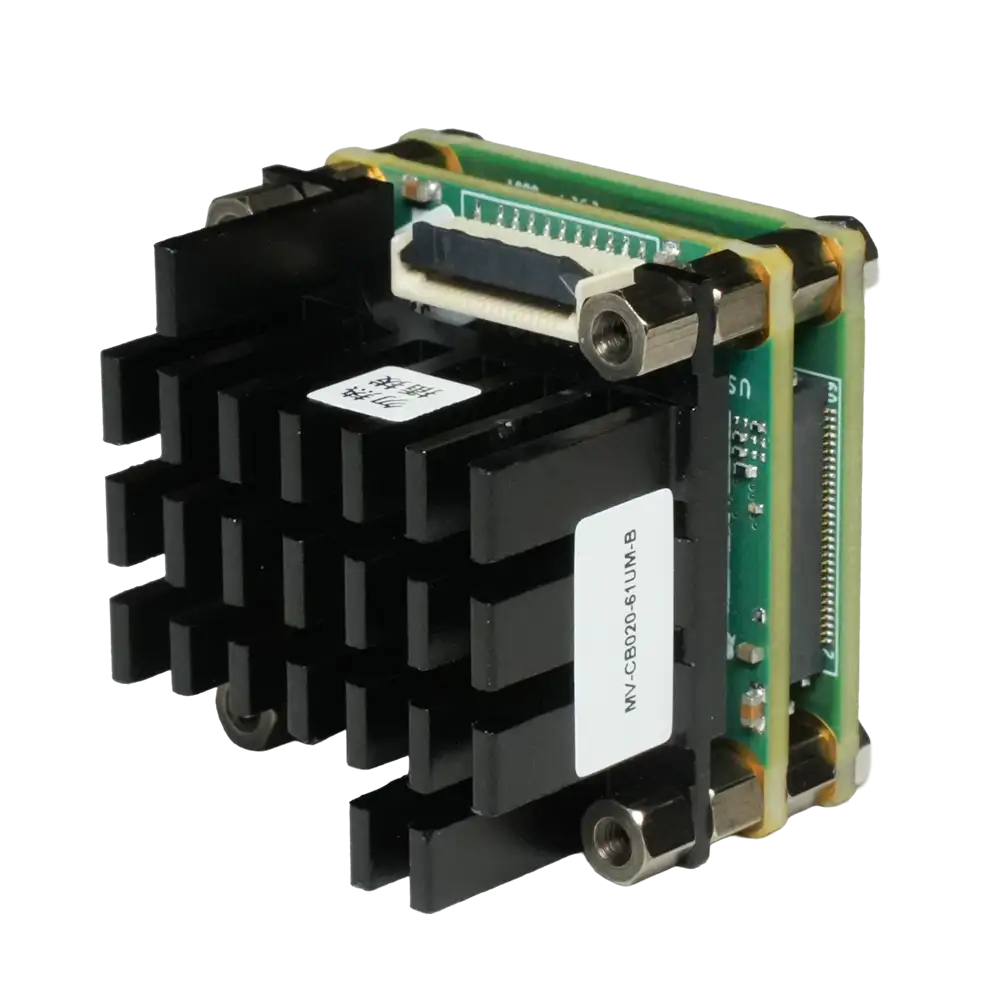

HikRobot Platinenkamera MV-CB020-61UM-B-F – Bild 2

HikRobot Platinenkamera MV-CB020-61UM-B-F

  • 2 MP CMOS-Sensor, Globaler Verschluss (Stacked BSI)
  • Auflösung: 1624 × 1240
  • Max. Bildrate: 99 fps @ 1624 × 1240 Mono 8
  • Pixelgröße: 4,5 μm × 4,5 μm
  • Schnittstelle: USB 3.0
  • Objektivanschluss: none
  • Farbmodus: Monochrom
  • Abmessungen: 29 mm × 29 mm × 27,6 mm (1,1″ × 1,1″ × 1,1″)
  • Gewicht: ca. 37 g (0,08 lb.)

Die HikRobot Platinenkamera MV-CB020-61UM-B-F ist eine kompakte 2 MP Monochromkamera auf Basis des Stacked BSI-Sensors mit USB-3.0-Schnittstelle. Sie liefert Monochrombilder in einer Auflösung von 1624 × 1240 bei bis zu 99 fps @ 1624 × 1240 Mono 8 mit kompakten Abmessungen von 29 mm × 29 mm × 27,6 mm (1,1″ × 1,1″ × 1,1″).

Hauptmerkmale

  • Kompaktes Platinen-Design für platzsparende Industrieanwendungen
  • 2 MP CMOS-Sensor mit globalem Verschluss für verzerrungsfreie Aufnahmen
  • Auflösung 1624 × 1240 mit 99 fps @ 1624 × 1240 Mono 8
  • USB-3.0-Schnittstelle – kompatibel mit USB3 Vision-Protokoll und GenICam-Standard
  • Ausführung ohne objektivfassung (bare board) für flexible Optik-Integration
  • Unterstützt Gain, Belichtungszeit, Weißabgleich und Gamma-Korrektur

Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.

Technische Daten

Modellinformationen
Produktmodell MV-CB020-61UM-B-F
Typ 2 MP Platinenkamera, USB 3.0, Stacked BSI, Mono,
Leistung
Sensortyp CMOS, Globaler Verschluss
Sensormodell Stacked BSI
Pixelgröße 4,5 μm × 4,5 μm
Sensorgröße 1/1.7″
Auflösung 1624 × 1240
Maximale Bildrate 99 fps @ 1624 × 1240 Mono 8
Dynamikbereich 73,9 dB
SNR (Signal-Rausch-Verhältnis) 42,4 dB
Verstärkung (Gain) High full well capacity: 0 dB bis 12,8 dB
High sensitivity: 0 dB bis 24 dB
Belichtungszeit High full well capacity: 30 μs bis 10 sec / High sensitivity: 5 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Kontinuierlich
Farbmodus Mono
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning Unterstützt 1 × 1, 2 × 2, 4 × 4
Dekimation Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildausgabe-Umkehr
Elektrische Eigenschaften
Daten-Schnittstelle USB 3.0
Digital I/O Bidirektionaler nicht isolierter I/O × 2 (Line 2, Line 5)
Stromversorgung 5 V, USB 3.0 Stromversorgung
Leistungsaufnahme Typ. 1,5 W @ 5 VDC (USB power supply)
Mechanische Eigenschaften
Objektivanschluss — (keine Objektivfassung)
Abmessungen 29 mm × 29 mm × 27,6 mm (1,1″ × 1,1″ × 1,1″)
Gewicht ca. 37 g (0,08 lb.)
Betriebstemperatur 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20 % bis 80 % RH (ohne Kondensation)
Allgemeine Informationen
Client-Software MVS oder Drittanbieter-Software nach USB3 Vision-Protokoll
Betriebssysteme 32/64-Bit Windows XP/7/10, 32/64-Bit Linux und 64-Bit MacOS
Kompatibilität USB3 Vision, GenICam
Zertifizierungen KC, CE, RoHS

Zeichnung

HikRobot Platinenkamera MV-CB020-61UM-B-F – Maßzeichnung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GenICam, USB 3.0
Farbe/Mono

Mono
Auflösung

2 MP
Auflösung (H x B)

1624 × 1240
Sensortyp

CMOS, Globaler Verschluss
