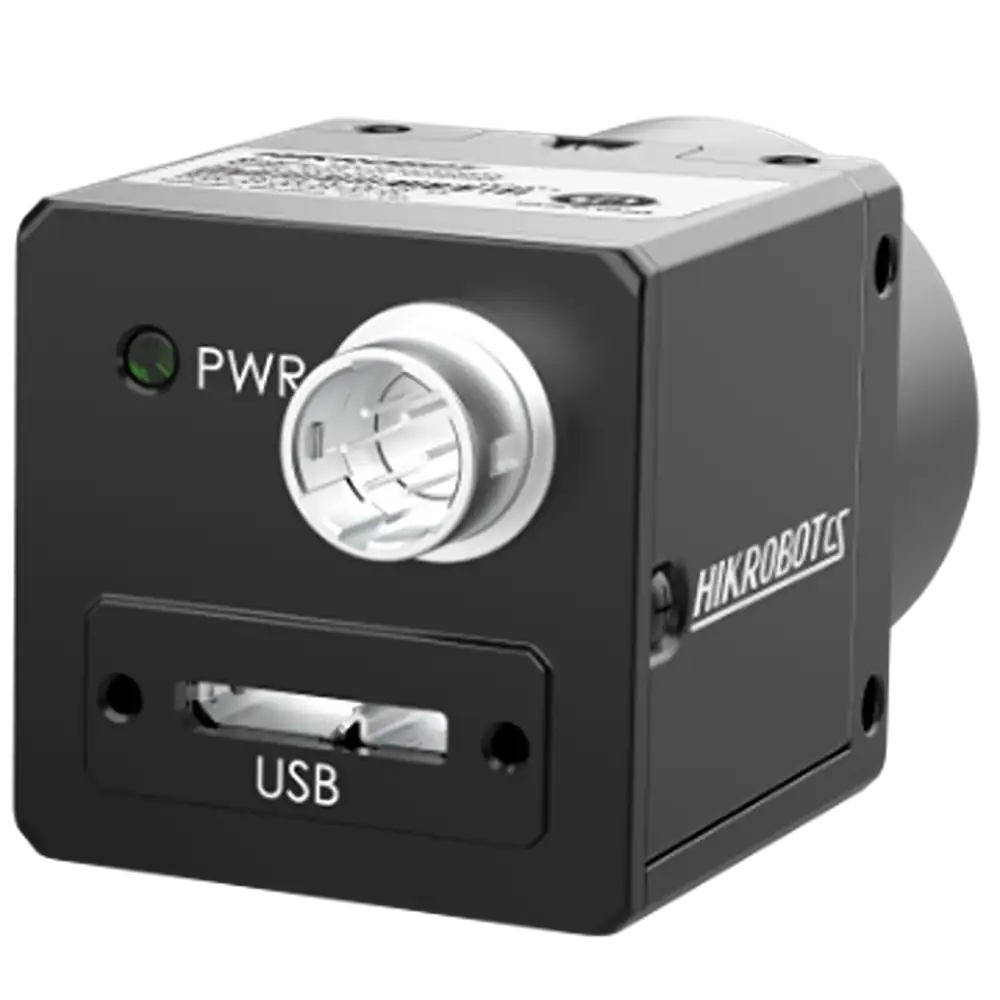

Hikrobot Flächenkamera MV-CS120-10UM

12 MP CMOS-Sensor, CMOS, Rolling Shutter (Sony® IMX226)
Auflösung: 4024 × 3036
Max. Bildrate: 29.4 fps @ 4024 × 3036 Mono 8
Pixelgröße: 1.85 μm × 1.85 μm
Schnittstelle: USB 3.0
Kompaktes Design mit reduziertem Stromverbrauch.
Unterstützt auto or manual adjustment for gain, exposure time, white balance, LUT, and Gamma correction.
Vierseitige Befestigungsmöglichkeit für flexible Montage.
Kompatibel mit USB3 Vision Protokoll
Leistungsaufnahme: Typ. 1.4 W @ 5 VDC (USB 3.0 provides power supply)
Abmessungen: 29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Verfügbar als Monoversion

Die HikRobot Flächenkamera MV-CS120-10UM ist eine leistungsstarke 12 MP Monochromkamera der CS-Serie mit USB 3.0-Schnittstelle. Sie basiert auf dem Sony® IMX226 CMOS-Sensor (Rolling Shutter) und liefert bei einer Auflösung von 4024 × 3036 eine maximale Bildrate von 29.4 fps @ 4024 × 3036 Mono 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Hauptmerkmale

Kompaktes Design mit reduziertem Stromverbrauch.
Unterstützt auto or manual adjustment for gain, exposure time, white balance, LUT, and Gamma correction.
Vierseitige Befestigungsmöglichkeit für flexible Montage.
Kompatibel mit USB3 Vision Protokoll

Technische Spezifikationen

Sensor: CMOS, Rolling Shutter
Sensormodell: Sony® IMX226
Auflösung: 4024 × 3036
Max. Bildrate: 29.4 fps @ 4024 × 3036 Mono 8
Schnittstelle: USB 3.0
Bildtyp: Monochrom

Die MV-CS120-10UM ist kompatibel mit dem USB 3.0-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.

Technische Daten

Modell
Produktmodell	MV-CS120-10UM
Typ	12 MP Flächenkamera, USB3.0, Mono
Leistung
Sensortyp	CMOS, Rolling Shutter
Sensormodell	Sony® IMX226
Pixelgröße	1.85 μm × 1.85 μm
Sensorgröße	1/1.7″
Auflösung	4024 × 3036
Max. Bildrate	29.4 fps @ 4024 × 3036 Mono 8
Dynamikbereich	70.5 dB
SNR	40.5 dB
Verstärkung	0 dB bis 24 dB
Belichtungszeit	12 μs bis 1 sec
Belichtungsmodus	Aus/Einmal/Dauerbelichtung, supports Global Reset and Rolling
Mono/color	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Dezimierung	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildumkehr	Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften
Datenschnittstelle	USB 3.0, compatible with USB 2.0
Digital I/O	6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, supports USB 3.0 power supply
Leistungsaufnahme	Typ. 1.4 W @ 5 VDC (USB 3.0 provides power supply)
Mechanisch
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Gewicht	Ca. 80 g (0,2 lb.)
Schutzart	IP40 (bei ordnungsgemäßer Objektivinstallation und Verdrahtung)
Temperaturbereich	Betriebstemperatur: –30 °C bis 60 °C (–22 °F bis 140 °F) Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit	20 % bis 95 % relative Luftfeuchtigkeit, keine Kondensation
Allgemein
Client-Software	MVS oder Drittanbieter-Software mit USB3 Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Kompatibilität	USB3 Vision, GenICam
Zertifizierungen	CE, RoHS, KC

Zeichnung

Zusätzliche Information

Hersteller	Hikrobot
Schnittstelle	USB3.0
Farbe/Mono	Mono
Auflösung	12 MP
Auflösung (H x B)	4024 × 3036
Sensortyp	CMOS
