HikRobot Flächenkamera MV-CH050-60UC

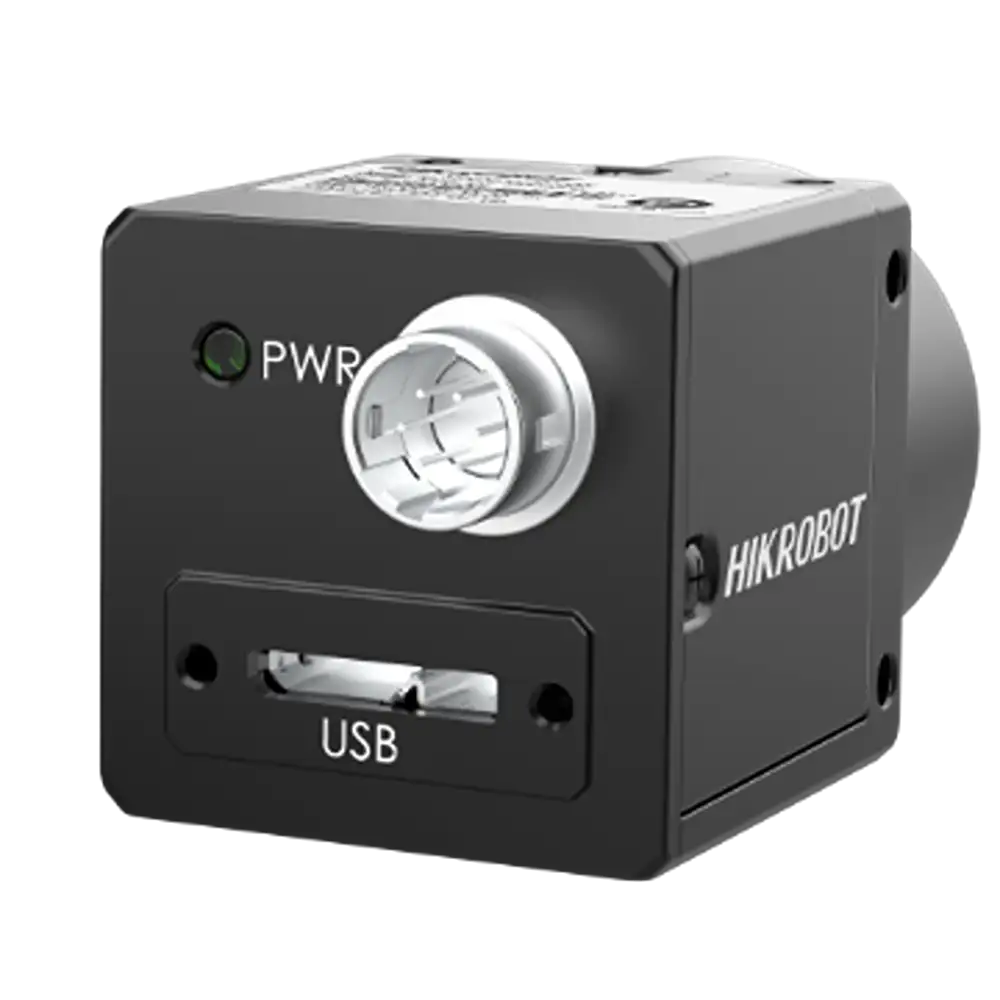

HikRobot Flächenkamera MV-CH050-60UC – Bild 2

HikRobot Flächenkamera MV-CH050-60UC

  • 5 MP USB 3.0 Flächenkamera
  • Adopts brand new structure design and supports installation from four sides.
  • Supports Sequencer, Super Palette and Super Bayer to provide high-quality images.
  • Supports auto or manual adjustment of gain, exposure time, white balance, LUT, Gamma correction, etc.
  • Supports hard trigger, software trigger, free run, etc.

Die HikRobot Flächenkamera MV-CH050-60UC ist eine hochauflösende 5 MP Farb-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Adopts brand new structure design and unterstützt installation from four sides.

  • Unterstützt Sequencer, Super Palette and Super Bayer to provide high-quality images.

  • Unterstützt auto or manual adjustment of gain, exposure time, white balance, LUT, Gamma correction, etc.

  • Unterstützt hard trigger, software trigger, free run, etc.

  • Unterstützt customized ROI, horizontal and vertical reverse image output.

  • Compatible with USB3 Vision Protocol, GenlCam Standard, and the third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH050-60UC
Typ 5 MP Flächenkamera, USB 3.0, Farbe
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Stacked BSI
Pixelgröße 3.45 μm × 3.45 μm
Sensorgröße 2/3″
Auflösung 2448 × 2048
Max. Bildrate 79 fps @ 2448 × 2048 Bayer GR 8
Dynamikbereich 73.9 dB
Signal-Rausch-Verhältnis (SNR) 42.4 dB
Verstärkung LCG: 0 dB bis 13 dB
HCG: 0 dB bis 24 dB
Belichtungszeit LCG: 30 μs bis 10 sec
HCG: 5 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Color
Pixelformat Mono 8/10/12,
Bayer GR 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed,
RGB 8, BGR 8
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle USB 3.0, compatible with USB 2.0
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung 9 VDC bis 24 VDC, supports USB 3.0 power supply
Leistungsaufnahme Typ. 2.2 W @ 5 VDC
(USB 3.0 provides power supply)
Mechanisch Objektivanschluss C-mount
Abmessungen 29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Gewicht Approx. 80 g (0.2 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: –10 °C bis 50 °C (–14 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with USB3 Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität USB3 Vision, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH050-60UC Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

USB 3.0
Farbe/Mono

Farbe
Auflösung

5 MP
Auflösung (H x B)

2448 × 2048
Sensortyp

CMOS
Sensormodell

Stacked BSI
Framerate

79 fps
