HikRobot Flächenkamera MV-CH050-10UM

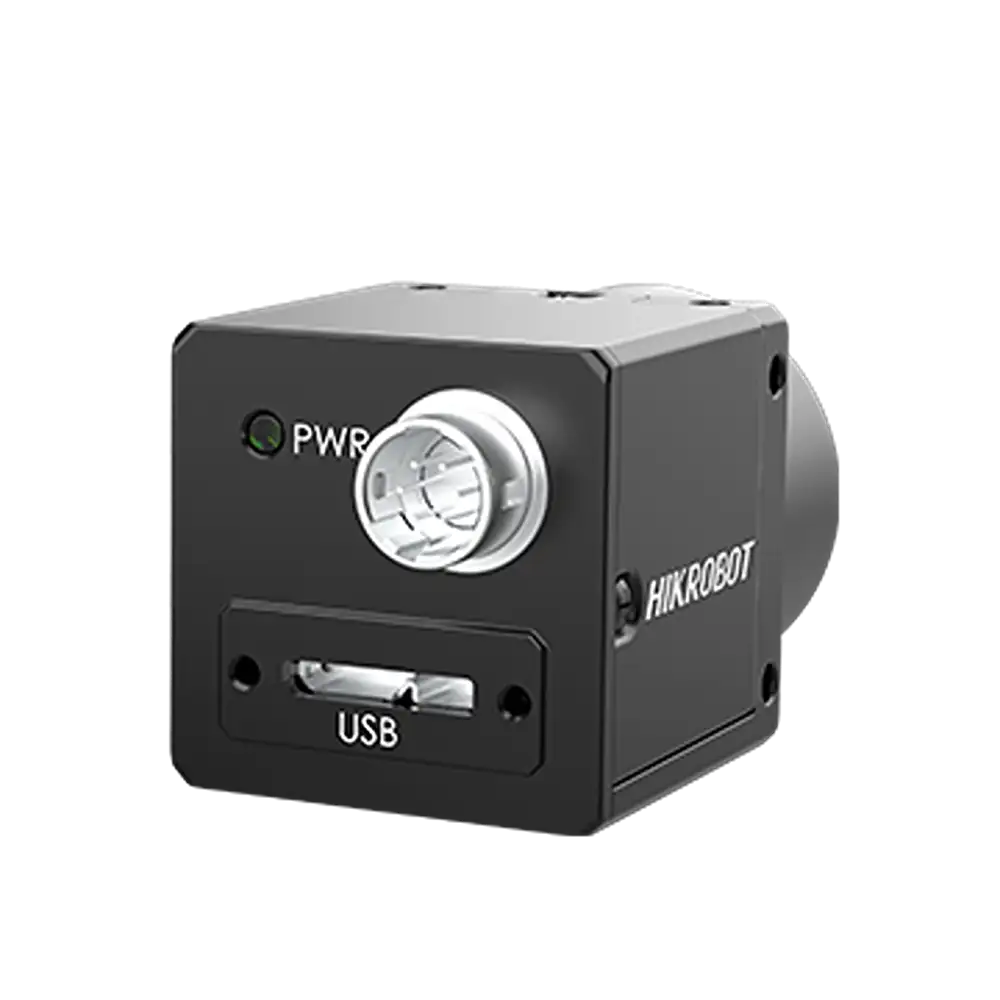

HikRobot Flächenkamera MV-CH050-10UM – Bild 2

HikRobot Flächenkamera MV-CH050-10UM

  • 5 MP USB 3.0 Flächenkamera
  • Compact design with mounting holes on panels for flexible mounting from 4 sides.
  • Supports LSC, Sequencer, Super Palette, etc.
  • Supports customized ROI, horizontal and vertical reverse image output.
  • Kompatibel mit USB3 Vision und GenICam

Die HikRobot Flächenkamera MV-CH050-10UM ist eine hochauflösende 5 MP Mono-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Compact design with mounting holes on panels for flexible mounting from 4 sides.

  • Unterstützt LSC, Sequencer, Super Palette, etc.

  • Unterstützt customized ROI, horizontal and vertical reverse image output.

  • Compatible with USB3 Vision Protocol, GenlCam Standard, and the third-party software based on these protocol and standard.

Technische Daten

Modell Produktmodell MV-CH050-10UM
Typ 5 MP Flächenkamera, USB 3.0, IMX250, Mono, V4
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Sony® IMX250
Pixelgröße 3.45 μm × 3.45 μm
Sensorgröße 2/3″
Auflösung 2448 × 2048
Max. Bildrate 74.1 fps @2448 × 2048 Mono 8
Dynamikbereich 71 dB
Signal-Rausch-Verhältnis (SNR) 40 dB
Verstärkung 0 dB bis 24 dB
Belichtungszeit UltraShort exposure mode: 1 μs bis 14 μs
Standard exposure mode: 15 μs bis 10 sec
Mono/Farbe Mono
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle USB3.0, compatible with USB2.0
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung 9 VDC bis 24 VDC, supports USB3.0 power supply
Leistungsaufnahme Typ. 3.3 W@5 VDC (USB3.0 provides power supply)
Mechanisch Objektivanschluss C-mount
Abmessungen 29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Gewicht Approx. 80 g (0.2 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: –10 °C bis 50 °C (14 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with USB3 Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, 32/64-bit Linux
Kompatibilität USB3 Vision, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH050-10UM Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

USB 3.0
Farbe/Mono

Mono
Auflösung

5 MP
Auflösung (H x B)

2448 × 2048
Sensortyp

CMOS
Sensormodell

Sony® IMX250
Framerate

74.1 fps
