HikRobot Flächenkamera MV-CH120-10GC

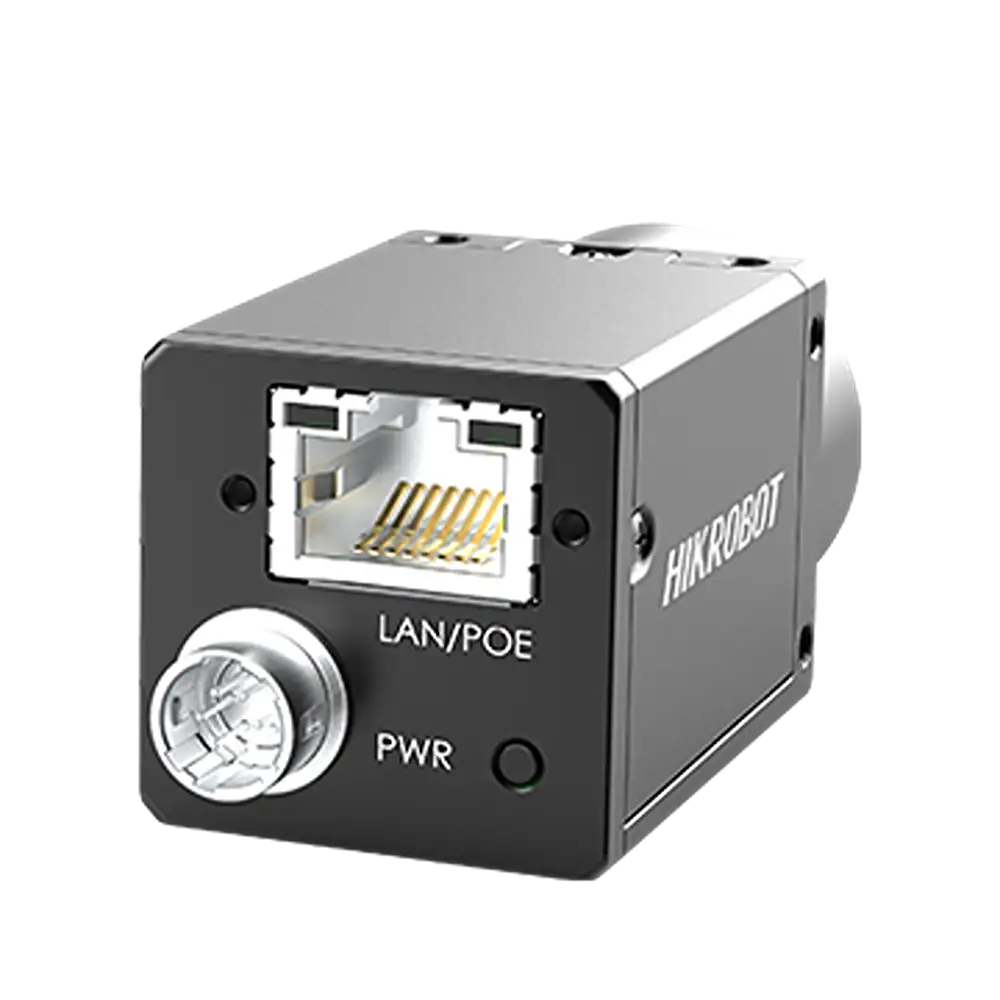

HikRobot Flächenkamera MV-CH120-10GC – Bild 2

HikRobot Flächenkamera MV-CH120-10GC

  • 12 MP GigE Flächenkamera
  • Supports LSC, Sequencer, passive transmission, Super Bayer, Super Palette, etc.
  • Compact design with mounting holes on panels for flexible mounting from 4 sides.
  • Adopts GigE interface and max. transmission distance of 100 meters without relay.
  • Supports hardware trigger, software trigger, free run, etc.

Die HikRobot Flächenkamera MV-CH120-10GC ist eine hochauflösende 12 MP Farb-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Unterstützt LSC, Sequencer, passive transmission, Super Bayer, Super Palette, etc.

  • Compact design with mounting holes on panels for flexible mounting from 4 sides.

  • Adopts GigE interface and max. transmission distance of 100 meters without relay.

  • Unterstützt hardware trigger, software trigger, free run, etc.

  • Compatible with GigE Vision Protocol V2.0, GenlCam Standard, and third-party software based on these protocol and standard.

Technische Daten

Modell Produktmodell MV-CH120-10GC
Typ 12 MP Flächenkamera, GigE, IMX304, Farbe, V4
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Sony® IMX304
Pixelgröße 3.45 μm × 3.45 μm
Sensorgröße 1.1″
Auflösung 4096 × 3000
Max. Bildrate 9.9 fps @ 4096 × 3000 Bayer RG 8
Dynamikbereich 70.4 dB
Signal-Rausch-Verhältnis (SNR) 40 dB
Verstärkung 0 dB bis 24 dB
Belichtungszeit UltraShort exposure mode: 2 μs bis 14 μs
Standard exposure mode: 15 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono Color
Pixelformat Mono 8/10/12,
Bayer RG 8/10/10Packed /12/12Packed, YUV422Packed, YUV422_YUYV_Packed,
RGB 8, BGR 8
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle Gigabit Ethernet, compatible with Fast Ethernet
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung 9 VDC bis 24 VDC, supports PoE
Leistungsaufnahme Typ. 3.0 W@12 VDC
Mechanisch Objektivanschluss C-mount
Abmessungen 29 mm × 29 mm × 42 mm (1.1″ × 1.1″ × 1.7″)
Gewicht 100 g (0.2 lb.)
Schutzart IP 40 (under proper lens installation and wiring)
Temperaturbereich Betriebstemperatur: –10 °C bis 50 °C (14 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with GigE Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität GigE Vision 2.0, GenlCam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH120-10GC Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GigE
Farbe/Mono

Farbe
Auflösung

12 MP
Auflösung (H x B)

4096 × 3000
Sensortyp

CMOS
Sensormodell

Sony® IMX304
Framerate

9.9 fps
