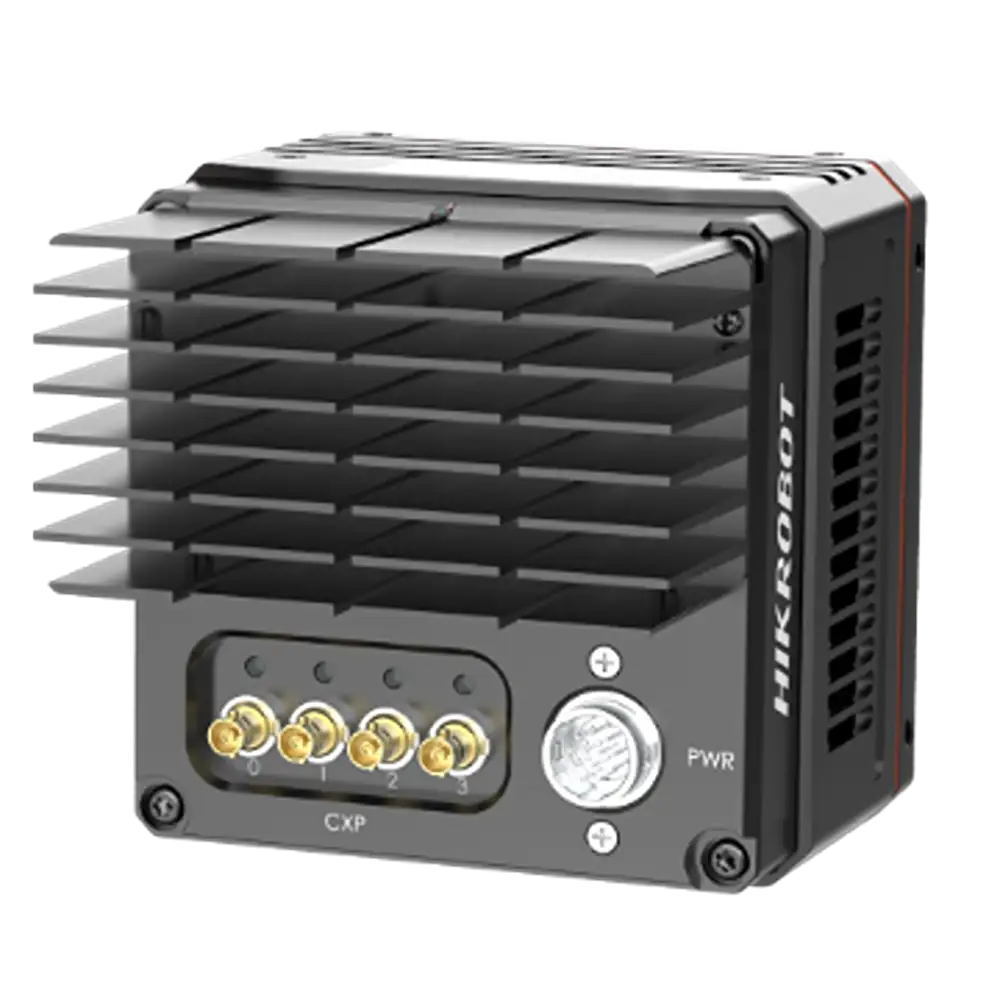

HikRobot Flächenkamera MV-CH650-90YC-M58S-NN – Bild 2

HikRobot Flächenkamera MV-CH650-90YC-M58S-NN

  • 65 MP CoaxPress Flächenkamera
  • Auflösung von 9344 × 7000, Pixelgröße von 3.2 µm × 3.2 µm.
  • Global Shutter CMOS für hohen Dynamikbereich und hochwertige Bildqualität
  • Supports LSC sequencer polling function.
  • CXP-12-Schnittstelle zur Datenübertragung.

Die HikRobot Flächenkamera MV-CH650-90YC-M58S-NN ist eine hochauflösende 65 MP Farb-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 9344 × 7000, Pixelgröße von 3.2 µm × 3.2 µm.

  • Global Shutter CMOS für hohen Dynamikbereich, hohen SNR und hochwertige Bildqualitäts.

  • Unterstützt LSC sequencer polling function.

  • CXP-12-Schnittstelle zur schnellen Datenübertragung.

  • Unterstützt the flat field correction.

  • Compatible with CoaXPress Protocol, GenlCam Standard, and third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH650-90YC-M58S-NN
Typ 65 MP Flächenkamera, CoaXPress CXP-12, GMAX3265, Farbe, M58-Fassung, ohne Lüfter
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Gpixel GMAX3265
Pixelgröße 3.2 μm × 3.2 μm
Sensorgröße 29.9 mm × 22.4 mm
Auflösung 9344 × 7000
Max. Bildrate 71 fps @ 9344 × 7000
Dynamikbereich 66 dB
Signal-Rausch-Verhältnis (SNR) 40 dB
Verstärkung 1.25x
Belichtungszeit 12 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono Color
Pixelformat Bayer BG 8/10/12
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle CoaXPress with Micro-BNC interface
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Stromversorgung 24 VDC, CXP-0 and CXP-1 connectors support PoCXP
Leistungsaufnahme Typ. 13.2 W@24 VDC
Mechanisch Objektivanschluss M58*0.75, flange back length 11.48 mm
Abmessungen 84 mm × 84 mm × 92.5 mm (3.3″ × 3.3″ × 3.6″)
Gewicht Approx. 650 g (1.4 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or frame grabber software meeting with CoaXPress Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11 mit mind. 8 GB RAM
Kompatibilität CoaXPress, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH650-90YC-M58S-NN Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

CoaXPress
Farbe/Mono

Farbe
Auflösung

65 MP
Auflösung (H x B)

9344 × 7000
Sensortyp

CMOS
Sensormodell

Gpixel GMAX3265
Framerate

71 fps
