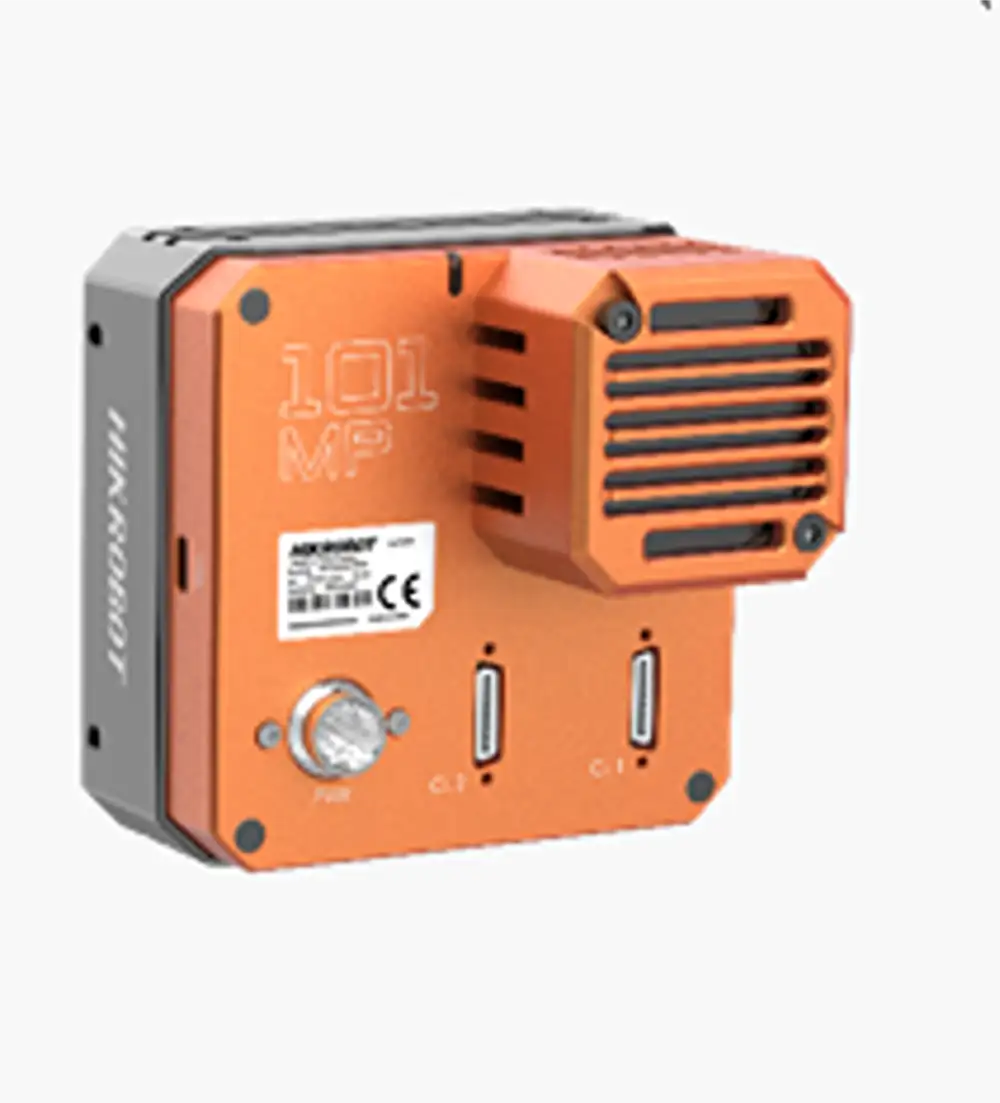

HikRobot Flächenkamera MV-CH1010-10CM-M72-NF
HikRobot Flächenkamera MV-CH1010-10CM-M72-NF – Bild 2

HikRobot Flächenkamera MV-CH1010-10CM-M72-NF

  • 101 MP Camera Link Flächenkamera
  • Supports auto or manual adjustment of gain and exposure time, and manual adjustment of LUT and Gamma correction.
  • Supports FFC correction function.
  • Provides camera with fan or TEC to meet different working temperature requirements.
  • Supports 16-bit ADC output with high acquisition accuracy and wide dynamic range.

Die HikRobot Flächenkamera MV-CH1010-10CM-M72-NF ist eine hochauflösende 101 MP Mono-Industriekamera mit Camera Link-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Unterstützt auto or manual adjustment of gain and exposure time, and manual adjustment of LUT and Gamma correction.

  • Unterstützt FFC correction function.

  • Provides camera with fan or TEC to meet different working temperature requirements.

  • Unterstützt 16-bit ADC output with high acquisition accuracy and wide dynamic range.

  • Unterstützt configuration modes of Base, Medium, Full and 80-bit via the Camera Link interface.

  • Compatible with Camera Link V2.0 Protocol, GenlCam Standard, and the frame grabber software meeting with GenICam Protocol.

Technische Daten

Modell Produktmodell MV-CH1010-10CM-M72-NF
Typ 101 MP Flächenkamera, Camera Link, IMX461, Mono, M72-Fassung, mit Lüfter
Leistung Sensortyp CMOS, Rolling Shutter
Sensormodell Sony® IMX461
Pixelgröße 3.76 μm × 3.76 μm
Sensorgröße 55 mm
Auflösung 11648 × 8740
Max. Bildrate 8.1 fps @ 11648 × 8740 Mono 8
Configuration mode Base, Medium, Full, 80-bit
Tap geometry 2X_1Y, 4X_1Y, 8X_1Y, 10X_1Y
Tap number 2 Taps, 4 Taps, 8 Taps, 10 Taps
Pixel clock 40 MHz, 60 MHz, 70 MHz, 85 MHz
Dynamikbereich 78 dB
Signal-Rausch-Verhältnis (SNR) 45 dB
Verstärkung 0 dB bis 36 dB
Belichtungszeit 14 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung, supports Global Reset
Mono/Farbe Mono
Pixelformat ADC 12-bit mode: Mono 8/10/12
ADC 16-bit mode: Mono 8/10/12/16
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildumkehr Supports horizontal reverse image output
Elektrische Eigenschaften Datenschnittstelle Camera Link with SDR interface
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Camera Link interface provides I/O (CC1/CC2/CC3/CC4)
Stromversorgung Camera with fan: 12 VDC bis 24 VDC; Camera with TEC: 24 VDC
Leistungsaufnahme Typ. 14 W @ 24 VDC
Mechanisch Objektivanschluss M72*0.75, flange back length 19.55 mm
Abmessungen Camera with fan: 90 mm × 90 mm × 71.5 mm (3.5″ × 3.5″ × 2.8″)
Camera with TEC: 100 mm × 100 mm × 87.2 mm (3.9″ × 3.9″ × 3.4″)
Gewicht Camera with fan: Approx. 790 g (1.7 lb.)
Camera with TEC: Approx. 1.7 kg (3.7 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or frame grabber software meeting with GenlCam Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11
Kompatibilität Camera Link V2.0, GenlCam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH1010-10CM-M72-NF Abmessung

HikRobot Flächenkamera MV-CH1010-10CM-M72-NF Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

Camera Link
Farbe/Mono

Mono
Auflösung

101 MP
Auflösung (H x B)

11648 × 8740
Sensortyp

CMOS
Sensormodell

Sony® IMX461
Framerate

8.1 fps
