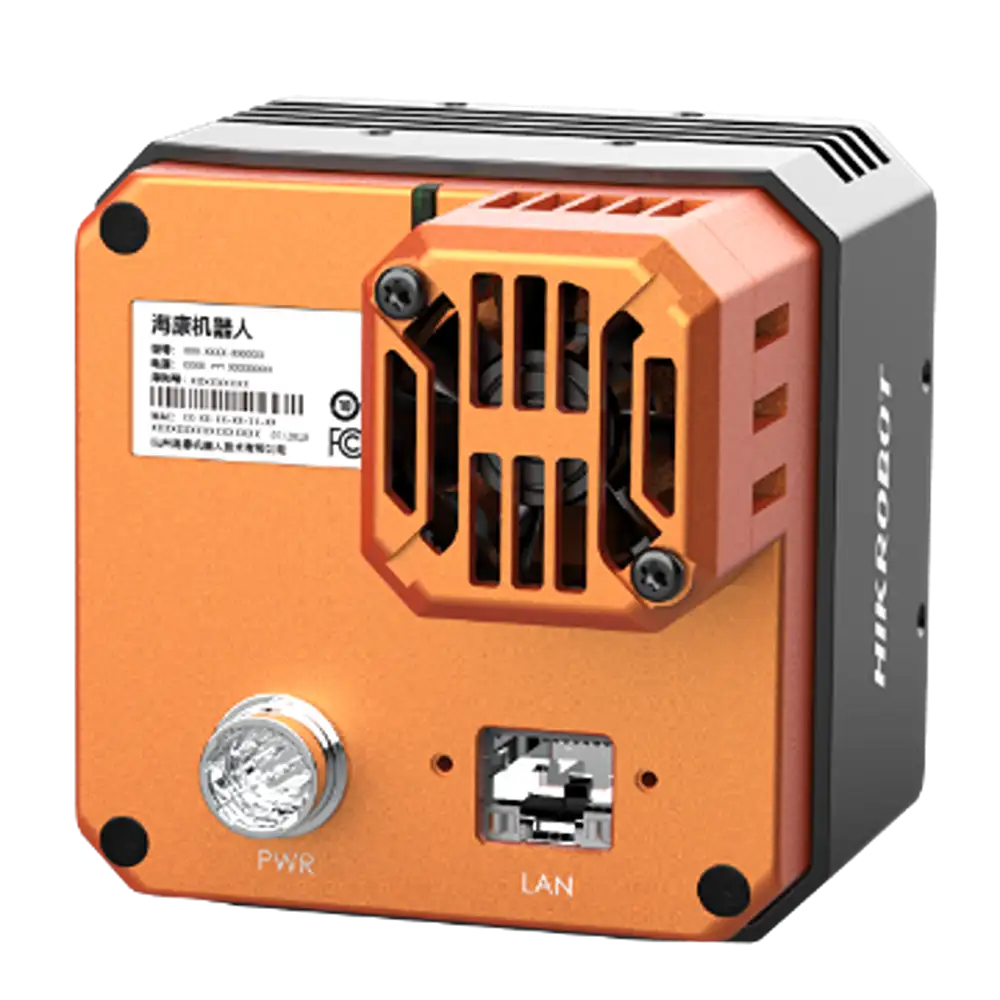

HikRobot Flächenkamera MV-CH250-60TM-M58S-NF – Bild 2

HikRobot Flächenkamera MV-CH250-60TM-M58S-NF

  • 25 MP 10 GigE Flächenkamera
  • Auflösung von 5120 × 5120, and Pixelgröße von 4.5 μm × 4.5 μm.
  • Supports auto or manual adjustment of exposure time, and manual adjustment of gain, Gamma correction, LUT, etc.
  • Adopts 10 GigE interface, compatible with GigE, and max. transmission distance of 100 meters.
  • Compact design with mounting holes on panels for flexible mounting.

Die HikRobot Flächenkamera MV-CH250-60TM-M58S-NF ist eine hochauflösende 25 MP Mono-Industriekamera mit 10 GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 5120 × 5120, and Pixelgröße von 4.5 μm × 4.5 μm.

  • Unterstützt auto or manual adjustment of exposure time, and manual adjustment of gain, Gamma correction, LUT, etc.

  • Adopts 10 GigE interface, compatible with GigE, and max. transmission distance of 100 meters.

  • Compact design with mounting holes on panels for flexible mounting.

  • Compatible with GigE Vision V2.0 Protocol, GenlCam Standard, and third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH250-60TM-M58S-NF
Typ 25 MP Flächenkamera, 10-GigE, Mono, M58-Fassung, mit Lüfter
Leistung Sensortyp CMOS, Global Shutter
Pixelgröße 4.5 μm × 4.5 μm
Sensorgröße 23 mm × 23 mm
Auflösung 5120 × 5120
Max. Bildrate 31.7 fps @ 5120 × 5120 Mono 8
Dynamikbereich 66 dB
Signal-Rausch-Verhältnis (SNR) 40 dB
Verstärkung 0 dB bis 15.6 dB
Belichtungszeit 15 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono Mono
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning 1 × 1, 2 × 2, 4 × 4
Dezimierung 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1
Stromversorgung 12 VDC bis 24 VDC
Leistungsaufnahme Typ. 15.1 W @ 12 VDC
Mechanisch Objektivanschluss M58*0.75, flange back length 11.48 mm
Abmessungen 74 mm × 74 mm × 78.8 mm (2.9″ × 2.9″ × 3.1″)
Gewicht Approx. 550 g (1.2 lb)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with GigE Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-bit Window 11, and 32/64-bit Linux
Kompatibilität GigE Vision V2.0, GenlCam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH250-60TM-M58S-NF Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

10 GigE
Farbe/Mono

Mono
Auflösung

25 MP
Auflösung (H x B)

5120 × 5120
Sensortyp

CMOS
Framerate

31.7 fps
