HikRobot Flächenkamera MV-CH050-90TM-C-NF

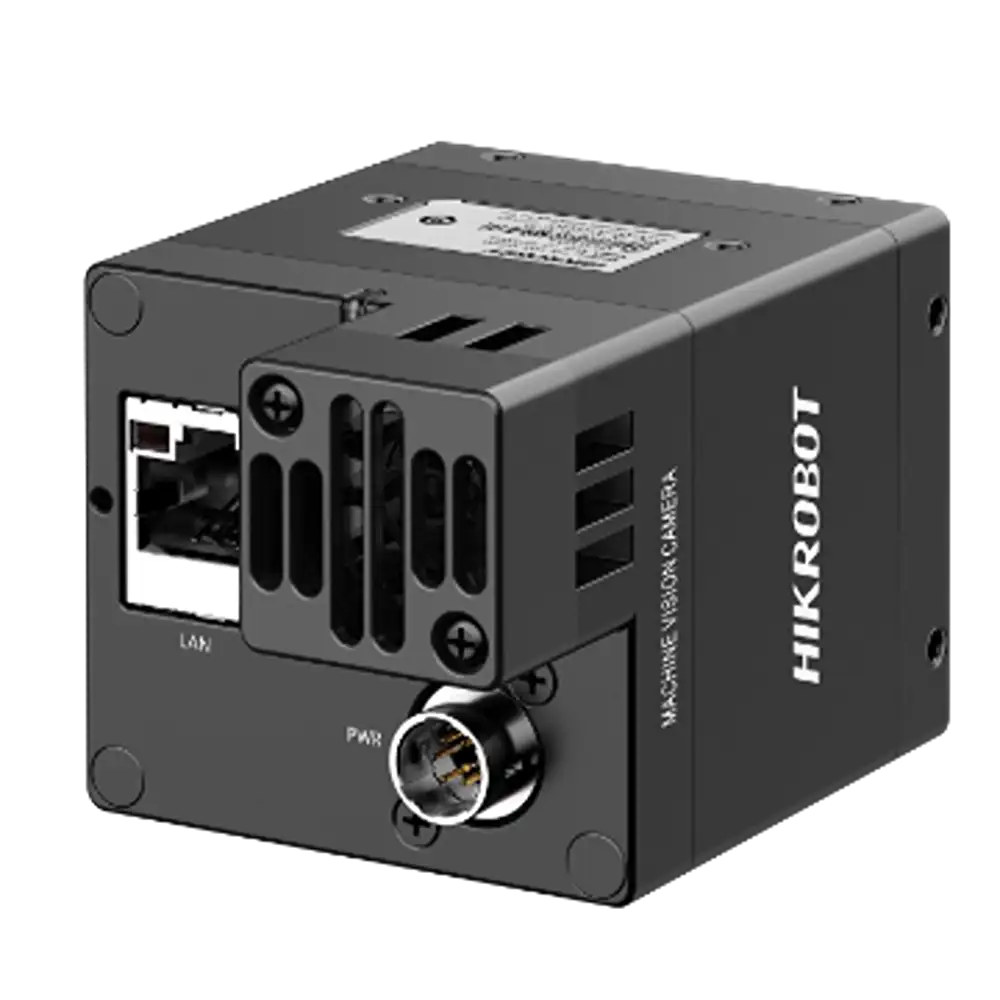

HikRobot Flächenkamera MV-CH050-90TM-C-NF – Bild 2

HikRobot Flächenkamera MV-CH050-90TM-C-NF

  • 5 MP 10 GigE Flächenkamera
  • Auflösung von 2448 × 2048, and Pixelgröße von 3.4 μm × 3.4 μm.
  • Compatible with C-mount lens.
  • Adopts 10 GigE interface, compatible with GigE, and max. transmission distance of 100 meters.
  • Provides mounting holes on panels for flexible mounting.

Die HikRobot Flächenkamera MV-CH050-90TM-C-NF ist eine hochauflösende 5 MP Mono-Industriekamera mit 10 GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 2448 × 2048, and Pixelgröße von 3.4 μm × 3.4 μm.

  • Compatible with C-mount lens.

  • Adopts 10 GigE interface, compatible with GigE, and max. transmission distance of 100 meters.

  • Provides mounting holes on panels for flexible mounting.

  • Compatible with GigE Vision Protocol V2.0, GenlCam Standard, and third-party software based on protocols.

Technische Daten

Modell Produktmodell MV-CH050-90TM-C-NF
Typ 5 MP Flächenkamera, GMAX3405, 10-GigE, Mono, C-Fassung, mit Lüfter
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Gpixel GMAX3405
Pixelgröße 3.4 μm × 3.4 μm
Sensorgröße 2/3″
Auflösung 2448 × 2048
Max. Bildrate 163.4 fps @ 2448 × 2048 Mono 8
Dynamikbereich 64.6 dB
Signal-Rausch-Verhältnis (SNR) 39.0 dB
Verstärkung 0 dB bis 6.1 dB
Belichtungszeit 2 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung, supports Trigger Width
Mono/Farbe Mono
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung 9 VDC bis 24 VDC
Leistungsaufnahme Typ. 8.0 W @ 12 VDC
Mechanisch Objektivanschluss C-mount
Abmessungen 50 mm × 45 mm × 68.6 mm (2.0″ × 1.8″ × 2.7″)
Gewicht Approx. 212 g (0.5 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with GigE Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, 32/64-bit Linux
Kompatibilität GigE Vision V2.0, GenlCam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH050-90TM-C-NF Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

10 GigE
Farbe/Mono

Mono
Auflösung

5 MP
Auflösung (H x B)

2448 × 2048
Sensortyp

CMOS
Sensormodell

Gpixel GMAX3405
Framerate

163.4 fps
