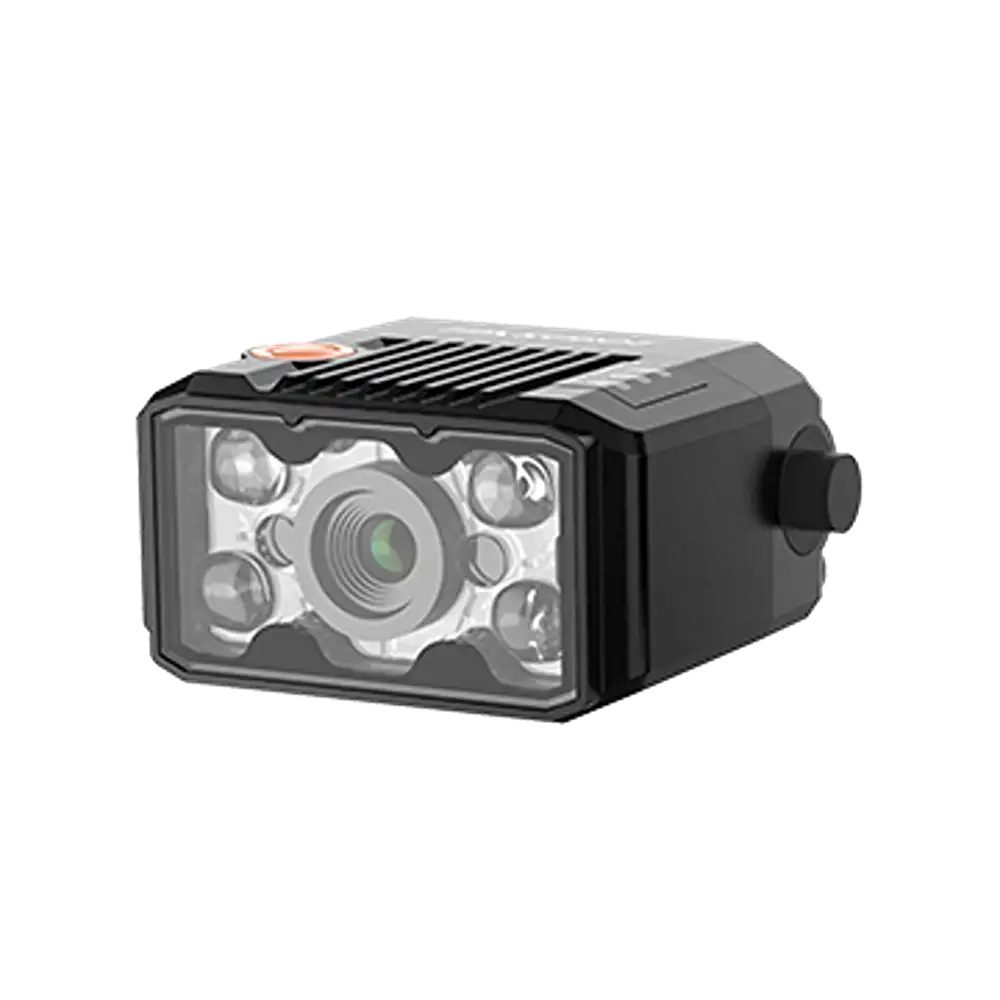

HikRobot Code Scanner MV-ID2016M-06S-RBN

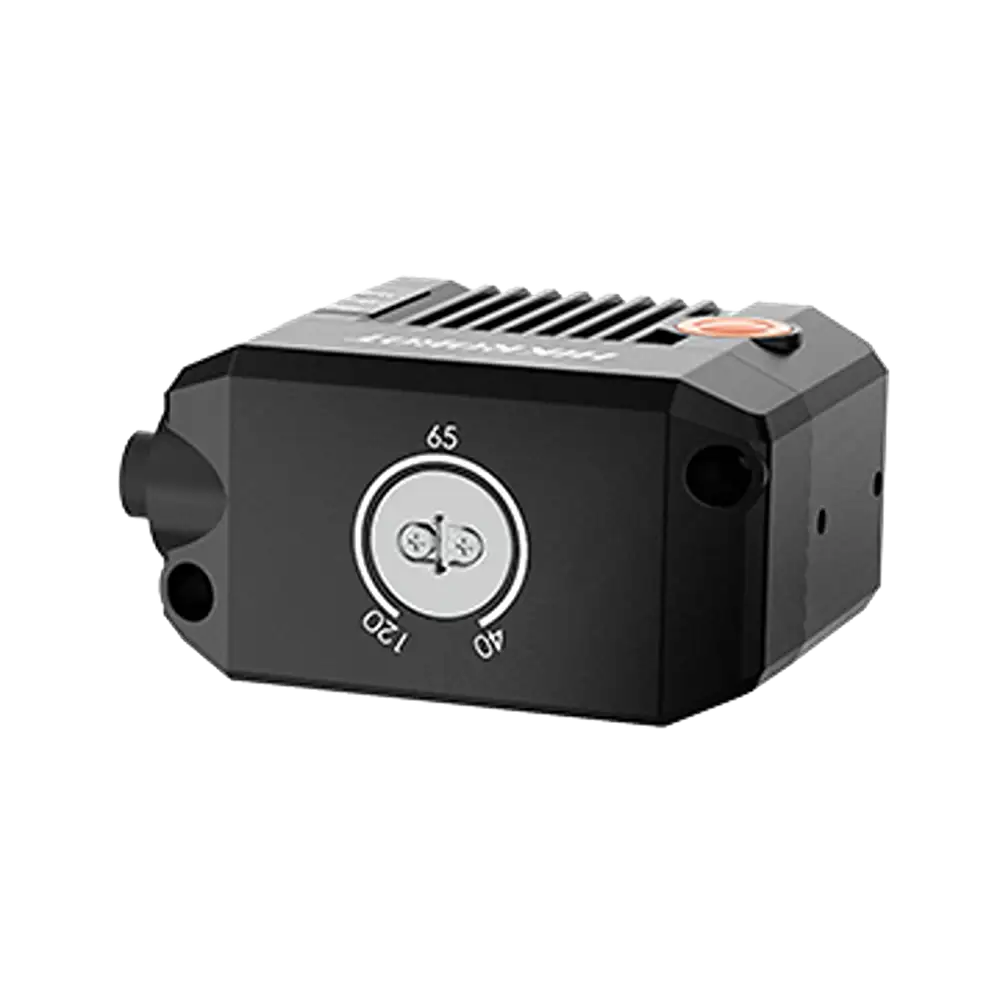

HikRobot Code Scanner MV-ID2016M-06S-RBN – Bild 2

HikRobot Code Scanner MV-ID2016M-06S-RBN

Der HikRobot MV-ID2016M-06S-RBN ist ein kompakter industrieller Codeleser der ID2000-Serie. Er unterstützt das Lesen von 1D- und 2D-Barcodes sowie DPM-Codes mit hoher Zuverlässigkeit und eignet sich für den Einsatz in automatisierten Produktionsanlagen.

Der HikRobot MV-ID2016M-06S-RBN gehört zur ID2000-Serie – kompakte, stationäre Industriecodeleser von Hikrobot für anspruchsvolle Automatisierungsaufgaben. Die Serie ermöglicht das zuverlässige Lesen von 1D- und 2D-Barcodes sowie DPM-Codes (Direktmarkierung) wie Lasergravur, Tintenstrahldruck und Nadelprägen.

Hauptmerkmale

  • Compact design und small in size.
  • Adopts aviation Stecker for single cable wiring.
  • Adopts LED aiming light bis help aim codes.
  • Adopts focus knob for adjusting focusing manuell.
  • Adopts multiple IO interfaces und plug-in power interface.

Die kompakten Abmessungen (46 × 25 × 38 mm) erlauben zwei Montagemethoden (seitlich/rückseitig) und ermöglichen die einfache Integration in bestehende Maschinenkonzepte. Der MV-ID2016M-06S-RBN ist IP65-geschützt und für Betriebstemperaturen von 0 °C bis 50 °C ausgelegt.

Technische Daten

Modell Details
Produktmodell MV-ID2016M-06S-RBN
Typ 6 mm Brennweite 1,6 MP PRO Series Kompakter industrieller Codeleser
Leistung
Codearten 1D-Codes: Code 39, Code 93, Code 128, ITF 14, ITF 25, CodaBar, EAN 8, EAN 13, UPCA, UPCE
2D-Codes: QR Code, Data Matrix
Max. Bildrate 60 fps
Max. Lesegeschwindigkeit 68 Codes/s
Sensortyp CMOS, Global-Verschluss
Pixelgröße 3.45 μm × 3.45 μm
Sensorgröße 1/2.9″
Auflösung 1408 × 1024
Belichtungszeit 16 μs bis 1 sec
Verstärkung 0 dB bis 15 dB
Farbe/Mono Farbe/Mono
Kommunikationsprotokoll SmartSDK, TCP Client, Serial, FTP, TCP Server, Profinet, MELSEC/SLMP, Ethernet/IP, ModBus, UDP, Fins
Elektrische Eigenschaften
Datenschnittstelle Fast Ethernet (100 Mbit/s)
Digital I/O 17-pin M12 Stecker für Stromversorgung und I/O, einschließlich nicht isoliert Eingang × 1 (Line 2), nicht isoliert Ausgang × 1 (Line 3), bidirektional nicht isoliert I/O × 2 (Line 0/1), und RS-232 × 1. Gerätetrigger über Seitentaste unterstützt.
Stromversorgung 12 VDC bis 24 VDC
Max. Leistungsaufnahme Ca. 4 W @ 24 VDC
Mechanisch
Brennweite 6.72 mm
Objektivanschluss M10-mount, Manuelle Fokussierung unterstützt
Arbeitsabstand 40 mm bis 120 mm
Umgebungsbeleuchtung 0 lux bis 50000 lux
Lichtquelle Rot
Zielsystem Grüne LED
Anzeige Betriebsanzeige (PWR), Netzwerkanzeige (LNK), und Statusanzeige (STS)
Abmessungen 46 mm × 38 mm × 25 mm (1.8″ × 1.5″ × 1.0″)
Gewicht Ca. 160 g (0.4 lb.)
Schutzart IP65
Temperatur Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (keine Kondensation)
Allgemein
Clientsoftware IDMVS
Zertifizierung CE, RoHS, KC

Zeichnung

MV-ID2016M-06S-RBN Maßzeichnung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

Ethernet
Farbe/Mono

Mono
Auflösung

1, 6 MP
Auflösung (H x B)

1408 × 1024
