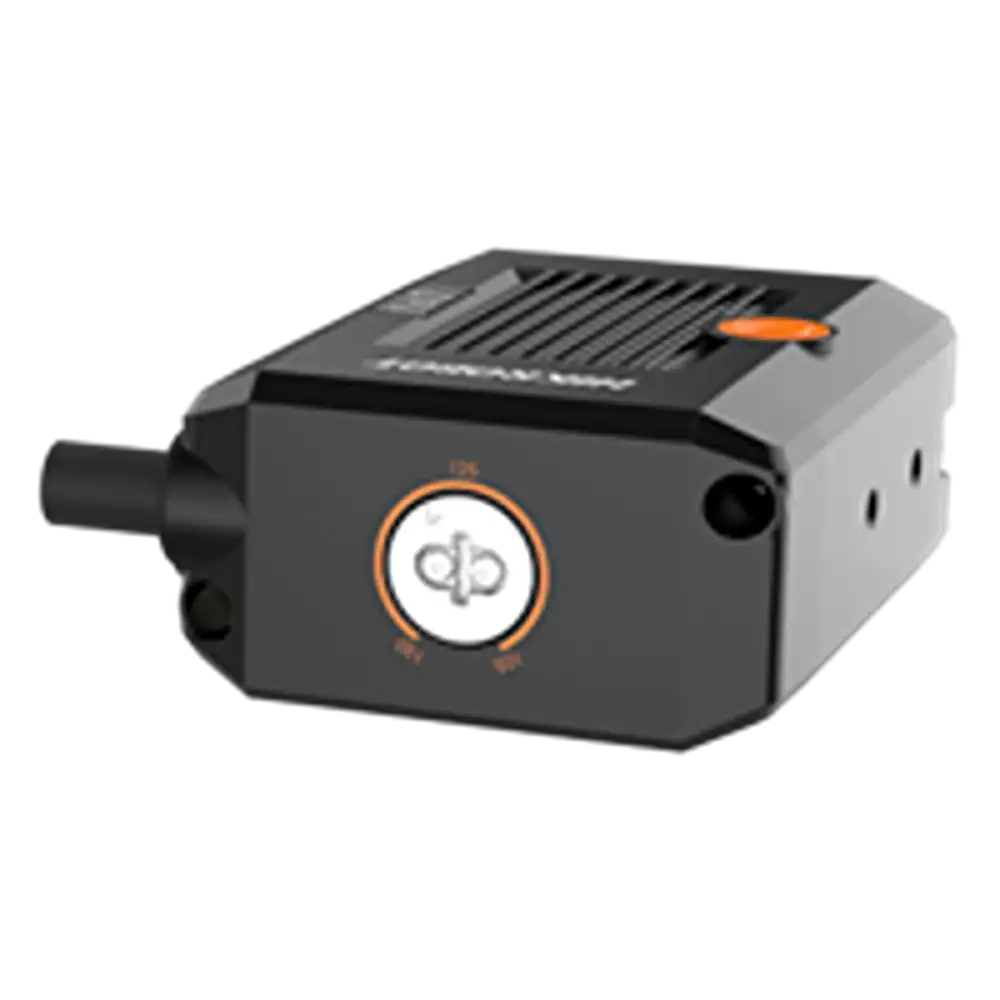

HikRobot Code Scanner MV-ID2013M-16S-RBN – Bild 2

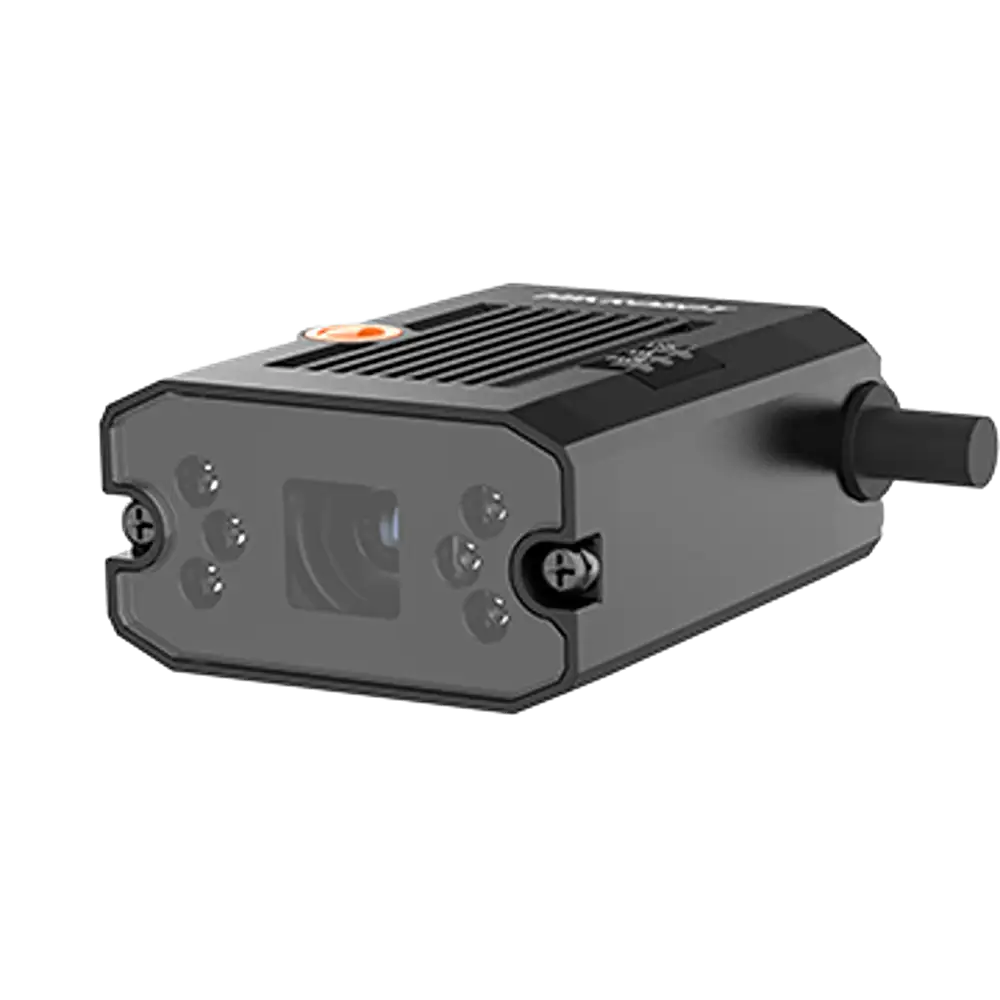

HikRobot Code Scanner MV-ID2013M-16S-RBN

Der HikRobot MV-ID2013M-16S-RBN ist ein kompakter industrieller Codeleser der ID2000-Serie. Er unterstützt das Lesen von 1D- und 2D-Barcodes sowie DPM-Codes mit hoher Zuverlässigkeit und eignet sich für den Einsatz in automatisierten Produktionsanlagen.

Der HikRobot MV-ID2013M-16S-RBN gehört zur ID2000-Serie – kompakte, stationäre Industriecodeleser von Hikrobot für anspruchsvolle Automatisierungsaufgaben. Die Serie ermöglicht das zuverlässige Lesen von 1D- und 2D-Barcodes sowie DPM-Codes (Direktmarkierung) wie Lasergravur, Tintenstrahldruck und Nadelprägen.

Hauptmerkmale

  • Compact design und small in size.
  • Adopts focus knob for adjusting focusing manuell.
  • Adopts multiple IO interfaces und plug-in power interface.
  • Supports multiple communication protocols, einschließlich SmartSDK, TCP Server, Serial, FTP, TCP Client, Profinet, Melsec/SLMP, Ethernet/IP, Modbus, UDP, und Fins.

Die kompakten Abmessungen (46 × 25 × 38 mm) erlauben zwei Montagemethoden (seitlich/rückseitig) und ermöglichen die einfache Integration in bestehende Maschinenkonzepte. Der MV-ID2013M-16S-RBN ist IP65-geschützt und für Betriebstemperaturen von 0 °C bis 50 °C ausgelegt.

Technische Daten

Modell Details
Produktmodell MV-ID2013M-16S-RBN
Typ 1,3 MP long-Lens Ultra-kompakter industrieller Codeleser(16 mm）
Leistung
Codearten 1D-Codes: Code 39, Code 93, Code 128 (include GS1-128), ITF 14, ITF 25, CodaBar, EAN 8, EAN 13, UPCA, UPCE, Matrix 25, MSI, China Post, Code 11, Industrial 2of5, Pharmacode
2D-Codes: QR Code (include GS1-QR), Data Matrix (include GS1-DM), MicroQR, AZTEC, HanXin
Stacked codes: PDF 417
Max. Bildrate 60 fps
Max. Lesegeschwindigkeit 45 Codes/s
Sensortyp CMOS, Global-Verschluss
Pixelgröße 4 μm × 4 μm
Sensorgröße 1/2.7″
Auflösung 1280 × 1024
Belichtungszeit 35 μs bis 1 sec
Verstärkung 0 dB bis 15 dB
Farbe/Mono Farbe/Mono
Kommunikationsprotokoll SmartSDK, TCP Server, Serial, FTP, TCP Client, Profinet, Melsec/SLMP, Ethernet/IP, Modbus, UDP, und Fins
Elektrische Eigenschaften
Datenschnittstelle Fast Ethernet (100 Mbit/s)
Digital I/O 17-pin M12 Stecker für Stromversorgung und I/O, einschließlich nicht isoliert Eingang × 1 (Line 2), nicht isoliert Ausgang × 1 (Line 3), configurable bidirektional nicht isoliert I/O × 2 (Line 0/1), RS-232 × 1.
Supports device triggering via pressing button on side.
Stromversorgung 12 VDC bis 24 VDC
Max. Leistungsaufnahme Ca. 24 W @ 24 VDC
Mechanisch
Brennweite 16 mm
Objektivanschluss M12-mount, Manuelle Fokussierung unterstützt
Arbeitsabstand 105 mm bis 150 mm
Umgebungsbeleuchtung 0 lux bis 50000 lux
Lichtquelle Rot
Zielsystem Not supported
Abmessungen 46 mm × 25 mm × 57.6 mm (1.8″ × 1.0″ × 2.3″)
Anzeige Betriebsanzeige (PWR), Netzwerkanzeige (LNK), und Statusanzeige (STS).
Temperatur Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Schutzart IP65
Gewicht Ca. 215 g (0.5 lb.)
Luftfeuchtigkeit 20% RH bis 95% RH (keine Kondensation)
Allgemein
Clientsoftware IDMVS
Zertifizierung CE, RoHS, KC

Zeichnung

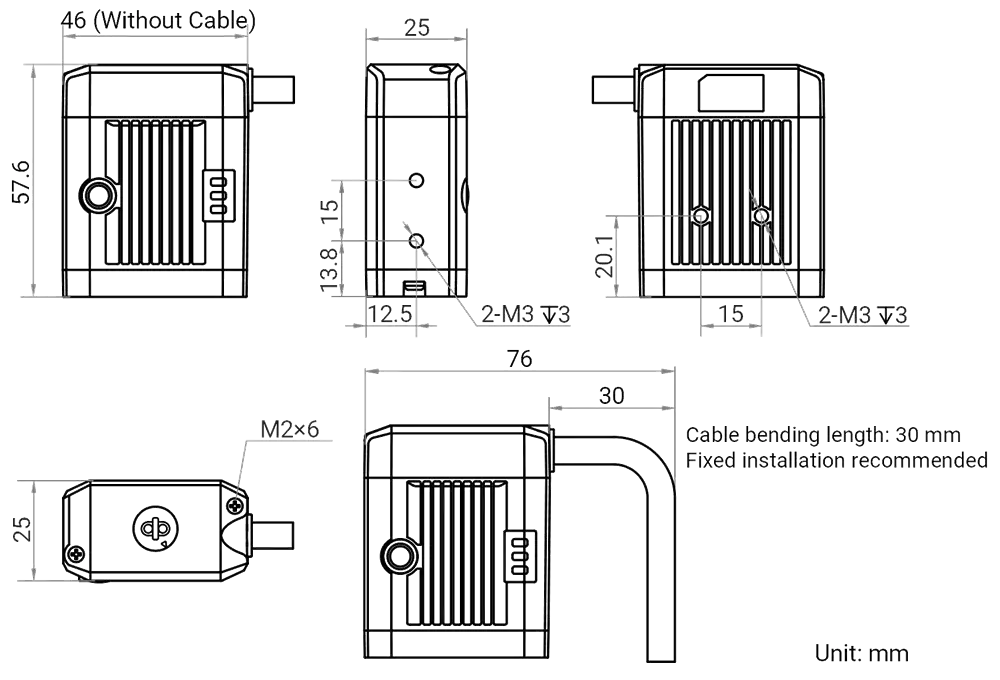

MV-ID2013M-16S-RBN Maßzeichnung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

Ethernet
Farbe/Mono

Mono
Auflösung

1, 3 MP
Auflösung (H x B)

1280 × 1024
