HIKROBOT Koaxiallicht MV-LCDS-H-40-40-W
Das HIKROBOT Koaxiallicht MV-LCDS-H-40-40-W ist eine spezialisierte koaxiale Lichtquelle für reflexionsarme Auflichtbeleuchtung auf spiegelnden und reflektierenden Oberflächen. Der koaxiale Strahlengang eliminiert Spiegelungsartefakte vollständig und hebt flache Oberflächenmerkmale – wie Kratzer, Prägungen, Gravuren oder Beschriftungen – hervor, die bei herkömmlicher Beleuchtung unsichtbar bleiben. Unverzichtbar für Halbleiter-, Elektronik- und Metallinspektion.
Optische Kenndaten
Die optischen Kenndaten des MV-LCDS-H-40-40-W auf einen Blick: Farbe: Weiß | Farbtemperatur: 6000K to 7000K. Die Farbtemperatur von 6000K to 7000K sorgt für natürliches Weißlicht, das eine akkurate Farbwiedergabe bei Farbkameras gewährleistet.
Elektrische Spezifikationen
Elektrisch zeichnet sich das MV-LCDS-H-40-40-W durch Effizienz und einfache Integration aus: Leistungsaufnahme: 5.4 W | Anschlusstyp: SMR-03V-B | Kabellänge: 1 m. Das Licht ist für den Betrieb an HIKROBOT MV-LE-Lichtreglern optimiert und lässt sich direkt in bestehende Maschinenvisionssetups integrieren.
Mechanische Abmessungen & Aufbau

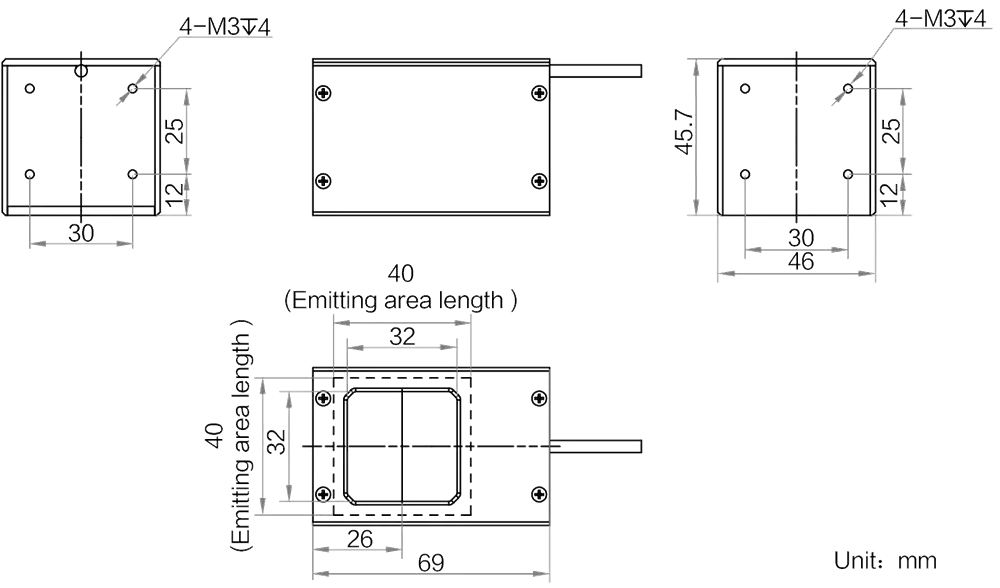

Mechanische Spezifikationen des MV-LCDS-H-40-40-W: Abmessungen: 69 mm × 45.7 mm × 46 mm | Abstrahlflächenabmessungen: 40 mm × 40 mm | Gewicht: 167 g. Diffusionsplatte (Included) inklusive für gleichmäßigere Lichtverteilung.
Umgebungsbedingungen & Schutzklasse
Das MV-LCDS-H-40-40-W ist für raue Industrieumgebungen ausgelegt: Betriebstemperatur 0 °C bis 40 °C (32 °F bis 104 °F), Lagertemperatur –20 °C bis 60 °C (–4 °F bis 140 °F), Luftfeuchtigkeit 20% RH to 90% RH (no condensation). Sicherheitsklasse: No danger. Die robuste Konstruktion gewährleistet langlebigen, störungsfreien Betrieb auch unter schwierigen Produktionsbedingungen mit Staub, Vibrationen und wechselnden Temperaturen.
Einsatzgebiete
Das MV-LCDS-H-40-40-W ist unverzichtbar für: Inspektion von Wafern und Halbleiterbauteilen, Erkennung von Kratzern auf polierten Metalloberflächen, Überprüfung von Lasermarkierungen und Gravuren, Qualitätskontrolle von Spiegeln und optischen Elementen sowie Inspektion von Leiterplatten (PCB) auf Lötfehler und Bauteilbestückung. Das HIKROBOT Koaxiallicht MV-LCDS-H-40-40-W ist vollständig kompatibel mit allen gängigen HIKROBOT Industriekameras und lässt sich mit HIKROBOT MV-LE-Lichtreglern optimal betreiben. Auf Anfrage ist das Produkt auch in Sondervarianten (abweichende Längen, Wellenlängen oder Sonderanfertigungen) erhältlich.
Integration & Systemaufbau
Für die optimale Nutzung des MV-LCDS-H-40-40-W empfehlen wir den Betrieb an einem HIKROBOT MV-LE-Lichtregler, der Strobe-Betrieb, PWM-Dimmung und externe Triggerung ermöglicht. Koaxiallichter werden optisch zwischen Kamera und Objektiv oder direkt in den Strahlengang integriert. Der halbdurchlässige Spiegel lenkt das Licht koaxial auf das Objekt und lässt das reflektierte Licht zur Kamera passieren. Der optimale Arbeitsabstand ist für jedes Modell definiert; außerhalb dieses Bereichs nimmt die Gleichmäßigkeit der Ausleuchtung ab. Für hochglänzende Metalloberflächen ist diese Beleuchtungstechnik oft die einzige Möglichkeit, Merkmale zuverlässig sichtbar zu machen.
Warum HIKROBOT?
HIKROBOT (Hikvision Machine Vision) gehört zu den weltweit führenden Herstellern von Bildverarbeitungskomponenten und bietet ein durchgängiges Ökosystem aus Kameras, Objektiven, Lichtquellen und Lichtreglern aus einer Hand. Die HIKROBOT Lichtquellen zeichnen sich durch hohe Qualitätskonsistenz, lange Lebensdauer der LED-Arrays und präzise Fertigungstoleranzen aus. Alle Produkte werden nach strengen Qualitätsstandards gefertigt und durchlaufen umfangreiche Funktionstests vor der Auslieferung. Die nahtlose Kompatibilität mit der gesamten HIKROBOT-Produktpalette reduziert den Integrationsaufwand erheblich und ermöglicht eine schnelle Inbetriebnahme des Gesamtsystems. Bei VisionTechnik erhalten Sie das MV-LCDS-H-40-40-W mit kompetenter Fachberatung, schneller Lieferung und technischem Support für Ihre Bildverarbeitungsapplikation.
