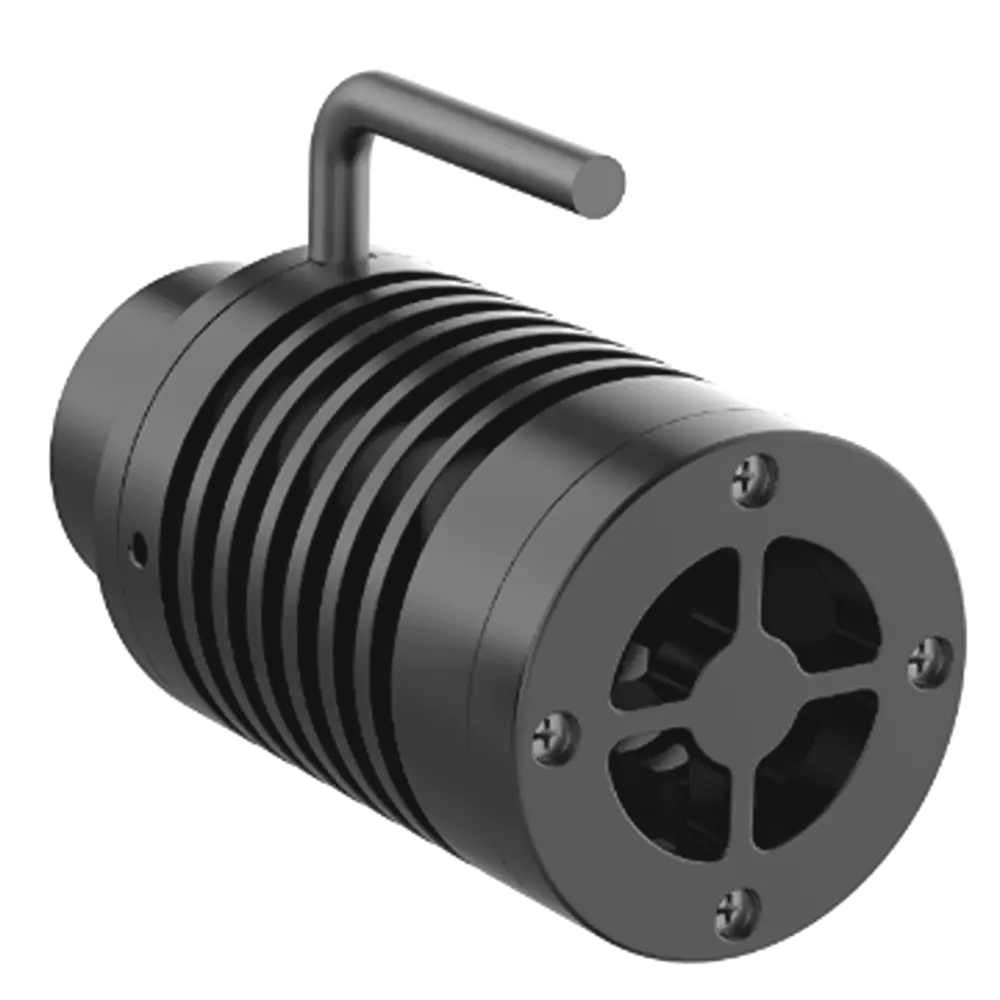

HIKROBOT Flächenlicht MV-LDFM-H-20-10-W
Das HIKROBOT Flächenlicht MV-LDFM-H-20-10-W ist eine großflächige Hintergrundbeleuchtung (Backlight) für Silhouetten-Messungen, Transparenztests und Durchlichttechnik. Optimaler Arbeitsabstand: 50 ~ 500 mm. Die homogene Leuchtdichte über die gesamte Abstrahlfläche garantiert reproduzierbare Messergebnisse ohne Randabschattung – ideal für Konturerfassung, Maßprüfung und Schablonenerkennung.
Optische Kenndaten
Die optischen Kenndaten des MV-LDFM-H-20-10-W auf einen Blick: Farbe: Weiß | Farbtemperatur: 6000 ~ 7000K | Beleuchtungsstärke: > 400K lux@WD=100 mm | Arbeitsabstand: 50 ~ 500 mm | Ausgangsdurchmesser: Ø18.5 mm. Die Farbtemperatur von 6000 ~ 7000K sorgt für natürliches Weißlicht, das eine akkurate Farbwiedergabe bei Farbkameras gewährleistet.
Elektrische Spezifikationen
Elektrisch zeichnet sich das MV-LDFM-H-20-10-W durch Effizienz und einfache Integration aus: Leistungsaufnahme: 9 W | Anschlusstyp: 12M-5A | Kabellänge: 1 m. Das Licht ist für den Betrieb an HIKROBOT MV-LE-Lichtreglern optimiert und lässt sich direkt in bestehende Maschinenvisionssetups integrieren.
Mechanische Abmessungen & Aufbau
Mechanische Spezifikationen des MV-LDFM-H-20-10-W: Abmessungen: 75.3 mm × Ø40 mm | Gewicht: 0.1 kg.
Umgebungsbedingungen & Schutzklasse
Das MV-LDFM-H-20-10-W ist für raue Industrieumgebungen ausgelegt: Betriebstemperatur 0 °C bis 40 °C (32 °F bis 104 °F), Lagertemperatur –20 °C bis 80°C (–4 °F bis 176 °F), Luftfeuchtigkeit 20% RH to 90% RH (no condensation). Sicherheitsklasse: RG2. Sicherheitsabstand: 5.40 m. Die robuste Konstruktion gewährleistet langlebigen, störungsfreien Betrieb auch unter schwierigen Produktionsbedingungen mit Staub, Vibrationen und wechselnden Temperaturen.
Einsatzgebiete
Das MV-LDFM-H-20-10-W eignet sich ideal für: Maßprüfung und Konturerfassung von Bauteilen, Transparenzinspektion von Glas, Folien und Flüssigkeiten, Schablonenerkennung und Vollständigkeitsprüfung, Blaskörper-Inspektion in der Pharmaindustrie sowie Silhouettenmessung von Stanz- und Spritzgussteilen. Das HIKROBOT Flächenlicht MV-LDFM-H-20-10-W ist vollständig kompatibel mit allen gängigen HIKROBOT Industriekameras und lässt sich mit HIKROBOT MV-LE-Lichtreglern optimal betreiben. Auf Anfrage ist das Produkt auch in Sondervarianten (abweichende Längen, Wellenlängen oder Sonderanfertigungen) erhältlich.
Integration & Systemaufbau
Für die optimale Nutzung des MV-LDFM-H-20-10-W empfehlen wir den Betrieb an einem HIKROBOT MV-LE-Lichtregler, der Strobe-Betrieb, PWM-Dimmung und externe Triggerung ermöglicht. Flächenlichter (Backlights) werden hinter dem Prüfobjekt platziert, sodass die Kamera das Silhouettenbild des Objekts vor dem gleichmäßig leuchtenden Hintergrund aufnimmt. Für beste Ergebnisse sollte die Leuchtfläche größer als das Sichtfeld der Kamera sein. Die Homogenität der Leuchtdichte über die gesamte Fläche ist entscheidend für präzise Kantenbestimmung und Maßmessung.
Warum HIKROBOT?
HIKROBOT (Hikvision Machine Vision) gehört zu den weltweit führenden Herstellern von Bildverarbeitungskomponenten und bietet ein durchgängiges Ökosystem aus Kameras, Objektiven, Lichtquellen und Lichtreglern aus einer Hand. Die HIKROBOT Lichtquellen zeichnen sich durch hohe Qualitätskonsistenz, lange Lebensdauer der LED-Arrays und präzise Fertigungstoleranzen aus. Alle Produkte werden nach strengen Qualitätsstandards gefertigt und durchlaufen umfangreiche Funktionstests vor der Auslieferung. Die nahtlose Kompatibilität mit der gesamten HIKROBOT-Produktpalette reduziert den Integrationsaufwand erheblich und ermöglicht eine schnelle Inbetriebnahme des Gesamtsystems. Bei VisionTechnik erhalten Sie das MV-LDFM-H-20-10-W mit kompetenter Fachberatung, schneller Lieferung und technischem Support für Ihre Bildverarbeitungsapplikation.
