OPT
OPT-VGP116/4.8-0.75X V58 Objektiv
Hersteller-Artikelnummer: OPT-VGP116/4.8-0.75X
Serie: Grampus-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k / 12k / 16k bei 5 µm/7 µm µm
- Bildkreis
- Ø82 mm
- Abbildungsmaßstab
- 0,65 × | 0,75 × | 0,85 ×
- Brennweite
- 116 mm
- Arbeitsabstand
- 248.4 (0.65×) | 224.6 (0.75×) | 206.4 (0.85×)
- Anschluss
- V58 (V-Mount)
- Blende
- F4.8 - F22
- Verzeichnung
- 0,08 (0,65×) | 0,01 (0,75×) | 0,04 (0,85×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VGP116/4.8-0.75X |
|---|---|
| Zeilenauflösung | 16k (5 µm) | 12k (5 µm) | 8k (7 µm) |
| Brennweite | 116 mm |
| Blende | F4,8 – F22 |
| Bildkreis | Ø82 mm |
| Anschluss | V58 |
| Gewicht | 0,63 kg |
| Abmessungen | 68 × 60,01 |
| Filtergewinde | M58×P0,75 |
| Betriebstemperatur | -20 °C-60 °C |
| Verzeichnung | 0,08 (0,65 ×) | 0,01 (0,75 ×) | 0,04 (0,85 ×) |
| Abbildungsmaßstab | 0,65 × | 0,75 × | 0,85 × |
| Arbeitsabstand | 248,4 (0,65 ×) | 224,6 (0,75 ×) | 206,4 (0,85 ×) |
| Auflagemaß | 176,94 (0,65 ×) | 188,54 (0,75 ×) | 200,14 (0,85 ×) |
| Objekt-Bild-Abstand | 485,35 (0,65 ×) | 473,15 (0,75 ×) | 466,55 (0,85 ×) |
| Koaxiale Einkopplung | nein |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

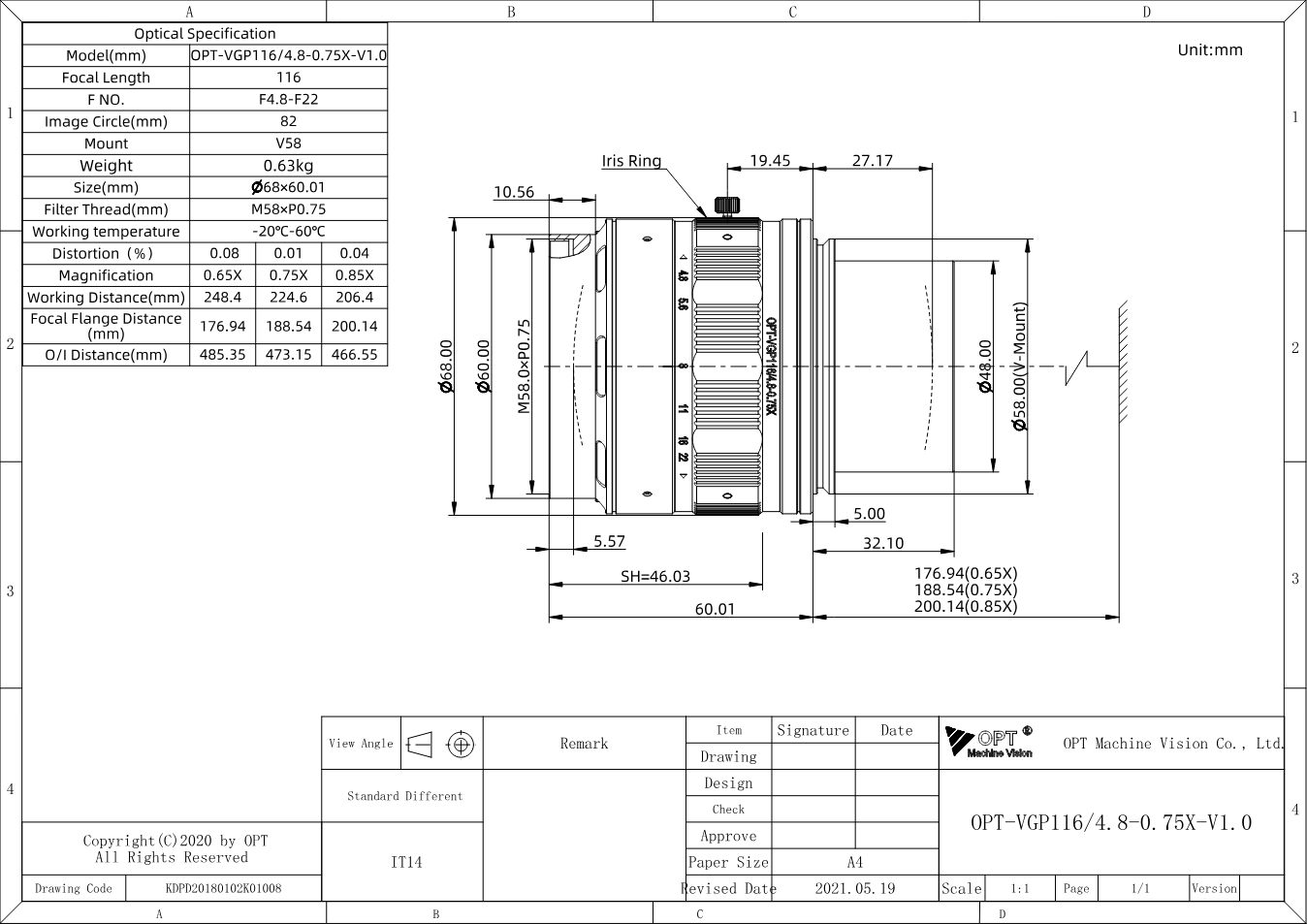

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VGP116/4.8-0.75X (PDF)
Datenblatt · EN · 204 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VGP116/4.8-0.75X
Datenblatt · EN · 383 KB
- Datenblatt herunterladen
Grampus-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 1519 KB
- Herunterladen
3D-Modell OPT-VGP116/4.8-0.75X (STEP)
Technische Zeichnung · EN · 4650 KB
Beschreibung
Das OPT-VGP116/4.8-0.75X steht in OPTs Serie „Grampus-Zeilenobjektive“ für Brennweite 116 mm, Blende F4,8 - F22, Bildkreis Ø82 mm. Dazu kommen Arbeitsabstand 248,4 (0,65 ×) | 224,6 (0,75 ×) | 206,4 (0,85 ×), V58.
Die Grampus-Serie hat mit Ø82 mm den größten Bildkreis im OPT-Zeilenprogramm und passt zu 16k/5 µm, 12k/5 µm und 8k/7 µm Zeilenkameras. Die Verzeichnung bleibt bis hinunter zu 0,01 %, der Abbildungsmaßstab reicht von 0,22 bis 1,56×. Sie ist für die längsten Zeilensensoren gemacht - breite Bahnen und große Panels in einem Durchgang.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
