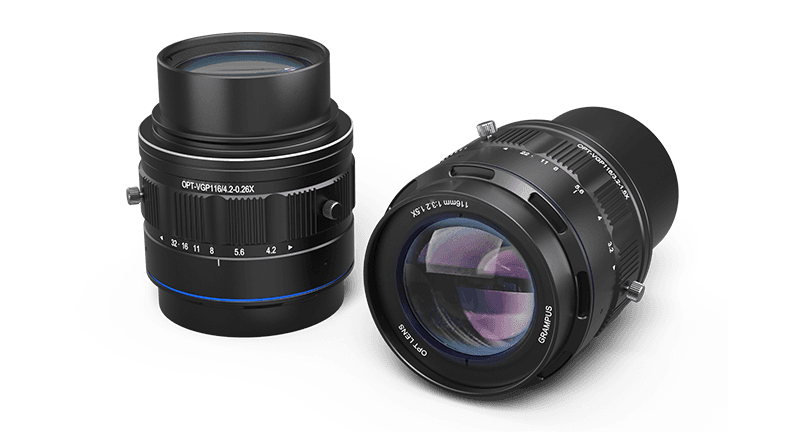

OPT-VGP116/3.2-1.5X V58 Objektiv
Hersteller-Artikelnummer: OPT-VGP116/3.2-1.5X
Serie: Grampus-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k / 12k / 16k bei 5 µm/7 µm µm
- Bildkreis
- Ø82 mm
- Abbildungsmaßstab
- 1,43 × | 1,5 × | 1,56 ×
- Brennweite
- 116 mm
- Arbeitsabstand
- 140.2 (1.43×) | 136.4 (1.5×) | 133.4 (1.56×)
- Anschluss
- V58 (V-Mount)
- Blende
- F3.2 - F22
- Verzeichnung
- 0,058 % (1,43×) | 0,018 % (1,5×) | 0,023 % (1,56×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VGP116/3.2-1.5X |
|---|---|
| Zeilenauflösung | 16k (5 µm) | 12k (5 µm) | 8k (7 µm) |
| Brennweite | 116 mm |
| Blende | F3,2 – F22 |
| Bildkreis | Ø82 mm |
| Anschluss | V58 |
| Gewicht | 0,68 kg |
| Abmessungen | Ø68,00 × 60,20 |
| Filtergewinde | M58×P0,75 |
| Betriebstemperatur | -20 °C – 60 °C |
| Verzeichnung | 0,058 % (1,43 ×) | 0,018 % (1,5 ×) | 0,023 % (1,56 ×) |
| Abbildungsmaßstab | 1,43 × | 1,5 × | 1,56 × |
| Arbeitsabstand | 140,2 (1,43 ×) | 136,4 (1,5 ×) | 133,4 (1,56 ×) |
| Auflagemaß | 245,8 (1,43 ×) | 254 (1,5 ×) | 261 (1,56 ×) |
| Objekt-Bild-Abstand | 446,2 (1,43 ×) | 450,6 (1,5 ×) | 454,3 (1,56 ×) |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

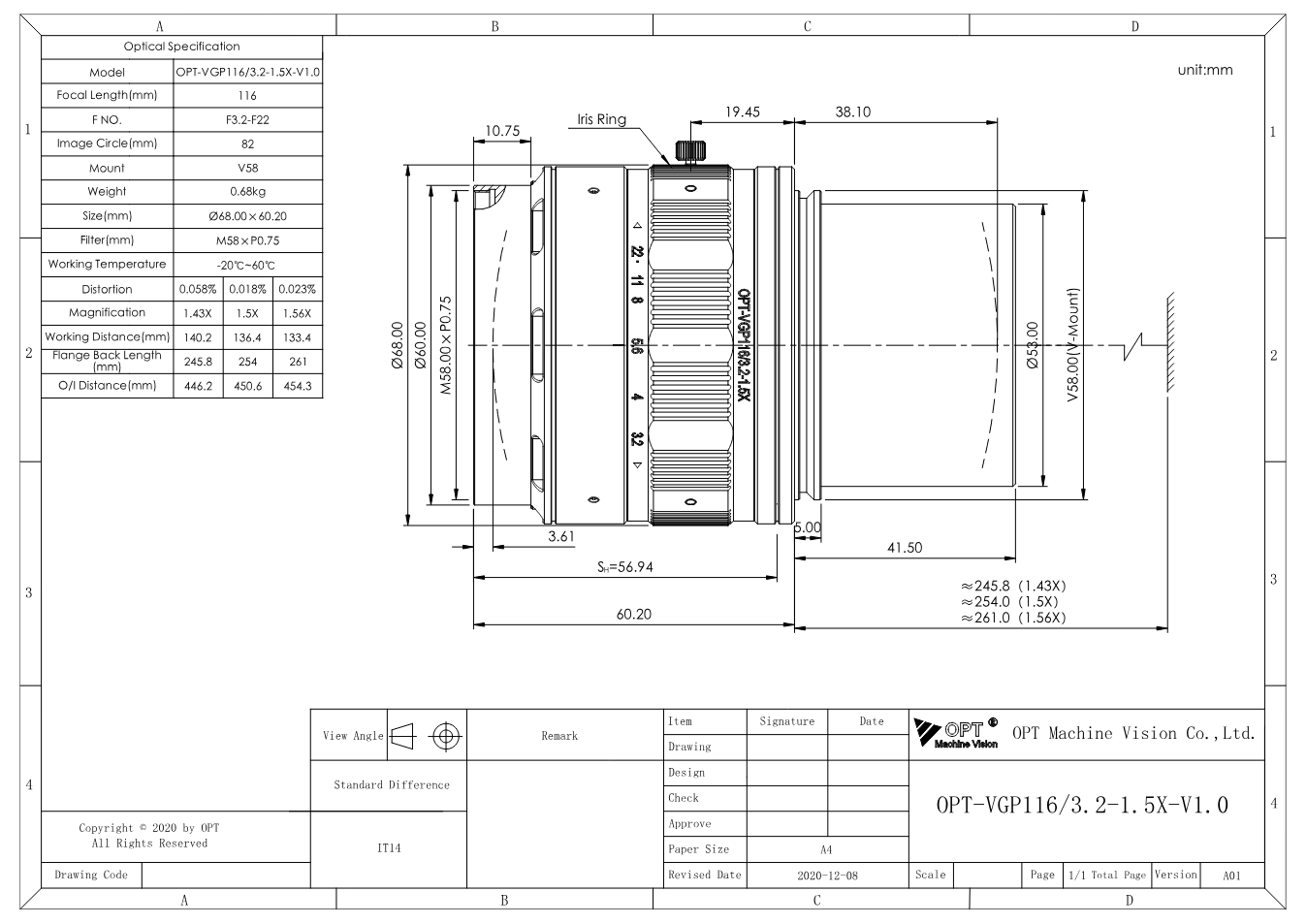

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VGP116/3.2-1.5X (PDF)
Datenblatt · EN · 102 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VGP116/3.2-1.5X
Datenblatt · EN · 589 KB
- Datenblatt herunterladen
Grampus-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 1519 KB
- Herunterladen
3D-Modell OPT-VGP116/3.2-1.5X (STEP)
Technische Zeichnung · EN · 2909 KB
Beschreibung
OPT-VGP116/3.2-1.5X ist ein Zeilenkameraobjektiv aus der Serie „Grampus-Zeilenobjektive“ von OPT: Brennweite 116 mm, Blende F3,2 - F22, Bildkreis Ø82 mm. Außerdem: Arbeitsabstand 140,2 (1,43 ×) | 136,4 (1,5 ×) | 133,4 (1,56 ×), V58.
Die Grampus-Serie hat mit Ø82 mm den größten Bildkreis im OPT-Zeilenprogramm und passt zu 16k/5 µm, 12k/5 µm und 8k/7 µm Zeilenkameras. Die Verzeichnung bleibt bis hinunter zu 0,01 %, der Abbildungsmaßstab reicht von 0,22 bis 1,56×. Sie ist für die längsten Zeilensensoren gemacht - breite Bahnen und große Panels in einem Durchgang.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
