OPT-VGP116/4.8-1.0X V58 Objektiv
Hersteller-Artikelnummer: OPT-VGP116/4.8-1.0X
Serie: Grampus-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k / 12k / 16k bei 5 µm/7 µm µm
- Bildkreis
- Ø82 mm
- Abbildungsmaßstab
- 0,875 × | 1 × | 1,125 ×
- Brennweite
- 116 mm
- Arbeitsabstand
- 200.4 (0.875×) | 183.8 (1.0×) | 170.9 (1.125×)
- Anschluss
- V58 (V-Mount)
- Blende
- F4.8 - F22
- Verzeichnung
- 0,06 (0,875×) | 0,01 (1,0×) | 0,045 (1,125×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VGP116/4.8-1.0X |
|---|---|
| Zeilenauflösung | 16k (5 µm) | 12k (5 µm) | 8k (7 µm) |
| Brennweite | 116 mm |
| Blende | F4,8 – F22 |
| Bildkreis | Ø82 mm |
| Anschluss | V58 |
| Gewicht | 0,63 kg |
| Abmessungen | 68 × 61,92 |
| Filtergewinde | M58×P0,75 |
| Betriebstemperatur | -20 °C-60 °C |
| Verzeichnung | 0,06 (0,875 ×) | 0,01 (1,0 ×) | 0,045 (1,125 ×) |
| Abbildungsmaßstab | 0,875 × | 1,0 × | 1,125 × |
| Arbeitsabstand | 200,4 (0,875 ×) | 183,8 (1,0 ×) | 170,9 (1,125 ×) |
| Auflagemaß | 200,08 (0,875 ×) | 214,58 (1,0 ×) | 229,08 (1,125 ×) |
| Objekt-Bild-Abstand | 462,4 (0,875 ×) | 460,4 (1,0 ×) | 461,9 (1,125 ×) |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

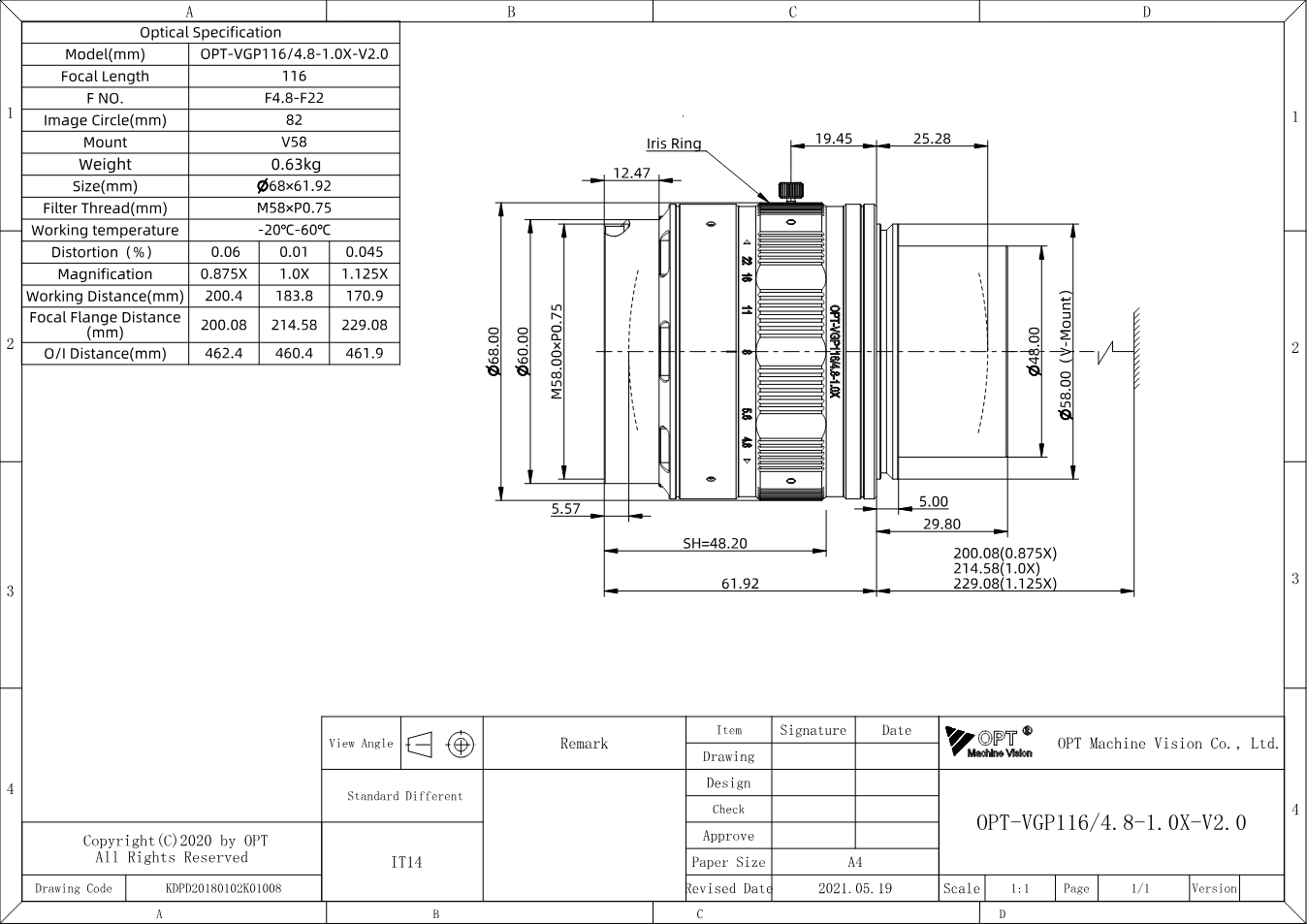

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VGP116/4.8-1.0X (PDF)
Datenblatt · EN · 204 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VGP116/4.8-1.0X
Datenblatt · EN · 382 KB
- Datenblatt herunterladen
Grampus-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 1519 KB
- Herunterladen
3D-Modell OPT-VGP116/4.8-1.0X (STEP)
Technische Zeichnung · EN · 4585 KB
Beschreibung
OPT-VGP116/4.8-1.0X, ein Zeilenkameraobjektiv der Serie „Grampus-Zeilenobjektive“ von OPT, bringt Brennweite 116 mm, Blende F4,8 - F22, Bildkreis Ø82 mm mit. Dazu kommen Arbeitsabstand 200,4 (0,875 ×) | 183,8 (1,0 ×) | 170,9 (1,125 ×), V58.
Die Grampus-Serie hat mit Ø82 mm den größten Bildkreis im OPT-Zeilenprogramm und passt zu 16k/5 µm, 12k/5 µm und 8k/7 µm Zeilenkameras. Die Verzeichnung bleibt bis hinunter zu 0,01 %, der Abbildungsmaßstab reicht von 0,22 bis 1,56×. Sie ist für die längsten Zeilensensoren gemacht - breite Bahnen und große Panels in einem Durchgang.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
