OPT
OPT-VGP116/4.2-0.33X V58 Objektiv
Hersteller-Artikelnummer: OPT-VGP116/4.2-0.33X
Serie: Grampus-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k / 12k / 16k bei 5 µm/7 µm µm
- Bildkreis
- Ø82 mm
- Abbildungsmaßstab
- 0,29 × | 0,33 × | 0,38 ×
- Brennweite
- 116 mm
- Arbeitsabstand
- 462.5 (0.29×) | 414.5 (0.33×) | 367.5 (0.38×)
- Anschluss
- V58 (V-Mount)
- Blende
- F4.2 - F32
- Verzeichnung
- 0,085 % (0,29×) | 0,010 % (0,33×) | 0,107 % (0,38×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VGP116/4.2-0.33X |
|---|---|
| Zeilenauflösung | 16k (5 µm) | 12k (5 µm) | 8k (7 µm) |
| Brennweite | 116 mm |
| Blende | F4,2 – F32 |
| Bildkreis | Ø82 mm |
| Anschluss | V58 |
| Gewicht | 0,53 kg |
| Abmessungen | Ø68,00 × 58,99 |
| Filtergewinde | M58×P0,75 |
| Betriebstemperatur | -20 °C – 60 °C |
| Verzeichnung | 0,085 % (0,29 ×) | 0,010 % (0,33 ×) | 0,107 % (0,38 ×) |
| Abbildungsmaßstab | 0,29 × | 0,33 × | 0,38 × |
| Arbeitsabstand | 462,5 (0,29 ×) | 414,5 (0,33 ×) | 367,5 (0,38 ×) |
| Auflagemaß | 116,4 (0,29 ×) | 120,9 (0,33 ×) | 126,8 (0,38 ×) |
| Objekt-Bild-Abstand | 639,5 (0,29 ×) | 596 (0,33 ×) | 554,8 (0,38 ×) |
| Koaxiale Einkopplung | nein |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

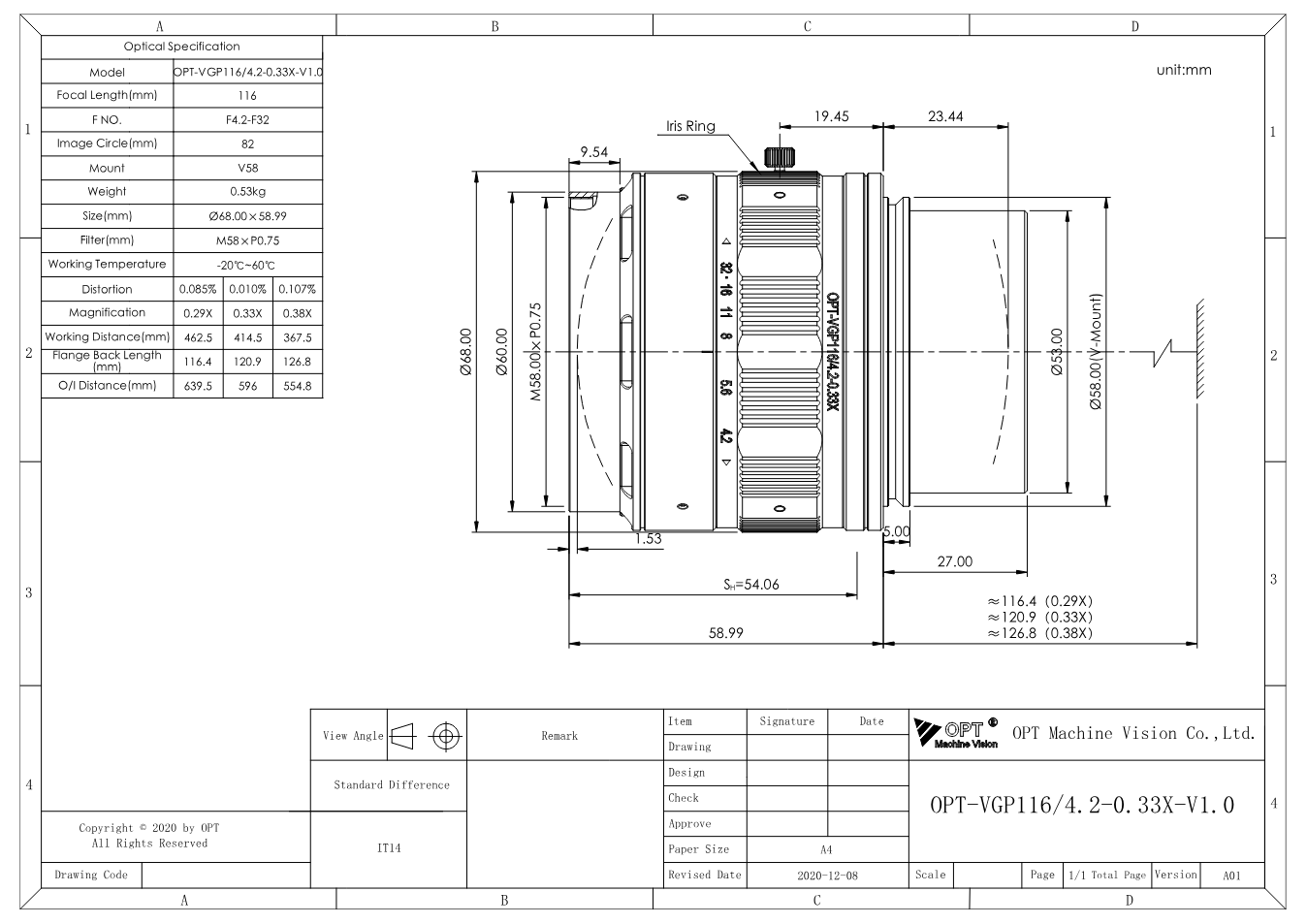

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VGP116/4.2-0.33X (PDF)
Datenblatt · EN · 103 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VGP116/4.2-0.33X
Datenblatt · EN · 625 KB
- Datenblatt herunterladen
Grampus-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 1 MB
- Herunterladen
3D-Modell OPT-VGP116/4.2-0.33X (STEP)
Technische Zeichnung · EN · 3 MB
Beschreibung
Das OPT-VGP116/4.2-0.33X steht in OPTs Serie „Grampus-Zeilenobjektive“ für Brennweite 116 mm, Blende F4,2 - F32, Bildkreis Ø82 mm. Weitere Eckdaten: Arbeitsabstand 462,5 (0,29 ×) | 414,5 (0,33 ×) | 367,5 (0,38 ×), V58.
Die Grampus-Serie hat mit Ø82 mm den größten Bildkreis im OPT-Zeilenprogramm und passt zu 16k/5 µm, 12k/5 µm und 8k/7 µm Zeilenkameras. Die Verzeichnung bleibt bis hinunter zu 0,01 %, der Abbildungsmaßstab reicht von 0,22 bis 1,56×. Sie ist für die längsten Zeilensensoren gemacht - breite Bahnen und große Panels in einem Durchgang.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
