OPT-F5045-78M F-Mount Objektiv
Hersteller-Artikelnummer: OPT-F5045-78M
Serie: 78-MP-Festbrennweiten
- Brennweite
- 50 mm
- Anschluss
- F-Mount
- Mindestobjektdistanz (MOD)
- 150 mm
- Blende
- F4.5 - F32
- Filtergewinde
- M58 × 0,75
- Auflösung
- 78 MP
- Fokusbereich (ab Objektivvorderseite)
- 150 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-F5045-78M |
|---|---|
| Brennweite | 50 mm |
| Einstellung | manuell |
| Blende | F4,5 – F32 |
| Bildkreis | Ø44 mm |
| Arbeitsabstand | 150 mm – ∞ |
| Auflösungsvermögen | 3,2 µm |
| Wirksamer Durchmesser vorn | 37,4 mm |
| Wirksamer Durchmesser hinten | 27,9 mm |
| Schnittweite | 45,73 mm |
| Anschluss | F-Mount |
| Gewicht | 0,75 kg |
| Abmessungen | 62 × 125 |
| Filtergewinde | M58×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Abbildungsmaßstab | 0,326 × bei WD 150 | 0,247 × bei WD 200 | 0,166 × bei WD 300 | 0,125 × bei WD 400 | 0,100 × bei WD 500 | 0,072 × bei WD 700 | 0,050 × bei WD 1000 |
| Verzeichnung | <0,61 % bei WD 150 | <0,42 % bei WD 200 | <0,16 % bei WD 300 | <0,28 % bei WD 500 |
| Koaxiale Einkopplung | nein |
| Auflagemaß | 46,5 mm |
| Auflösung | 78 MP |
| Mindestobjektdistanz (MOD) | 150 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

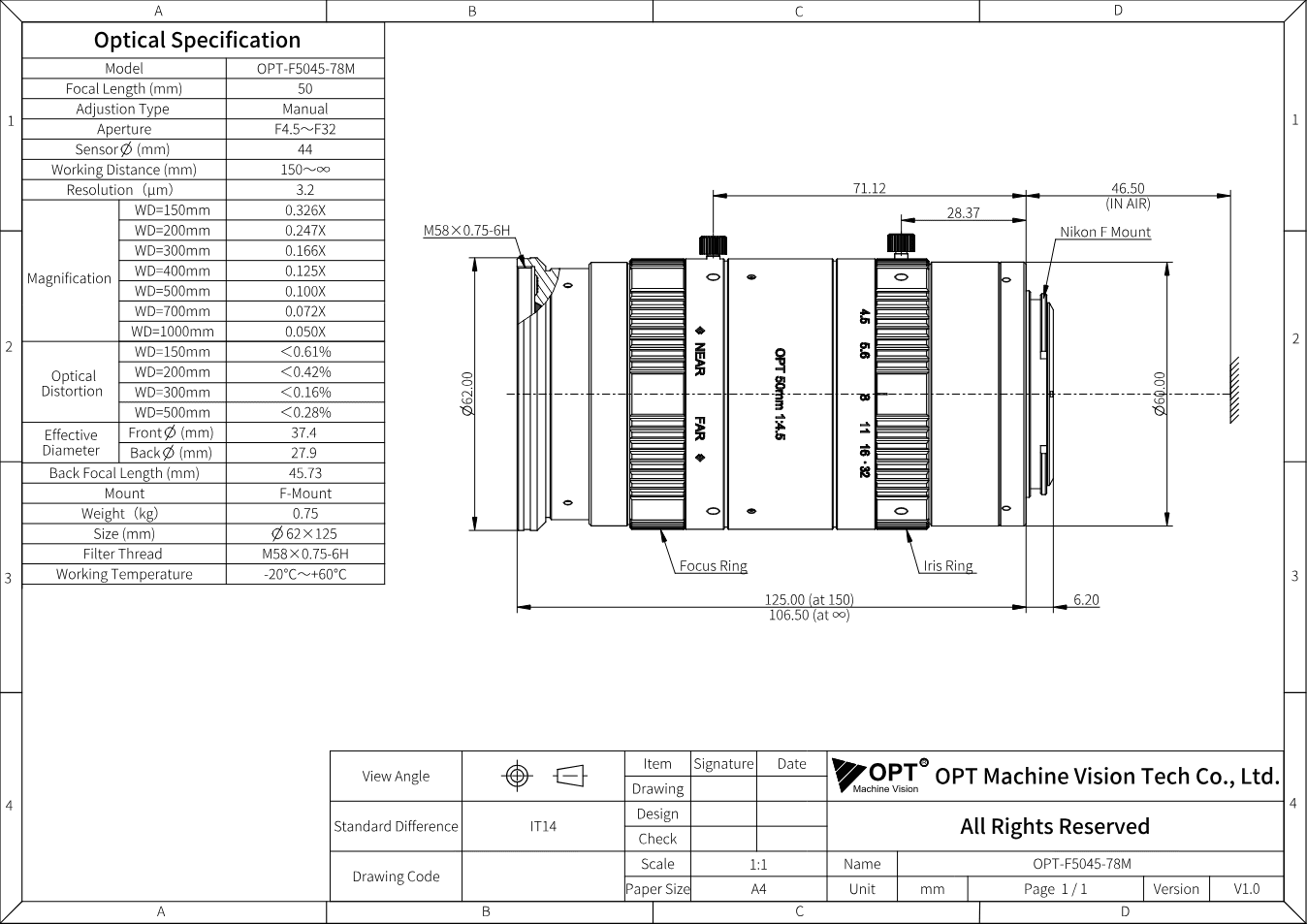

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-F5045-78M (PDF)
Datenblatt · EN · 355 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-F5045-78M
Datenblatt · EN · 4 MB
- Datenblatt herunterladen
78-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1 MB
- Herunterladen
3D-Modell OPT-F5045-78M (STEP)
Technische Zeichnung · EN · 4 MB
Weitere Varianten der Serie
Weitere Produkte von OPT in dieser Kategorie
Beschreibung
Das OPT-F5045-78M steht in OPTs Serie „78-MP-Festbrennweiten“ für Brennweite 50 mm, Blende F4,5 - F32, Bildkreis Ø44 mm. Außerdem: Arbeitsabstand 150 mm - ∞, F-Mount.
Die 78-MP-Serie bedient Vollformatsensoren bis Ø44 mm mit Pixeln ab 3,2 µm und löst über das ganze Feld bis 160 lp/mm auf. Die Vergütung deckt 400 bis 1000 nm ab, die schwebende Fokussierung sichert die Leistung über einen weiten Arbeitsabstand. Gedacht für Kameras der 60- bis 80-Megapixel-Klasse in der Halbleiter-, Display- und Präzisionsvermessung.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
